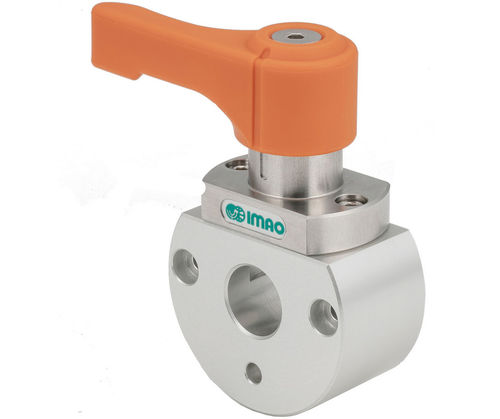

Manuelle Spanneinheit QCSHL-DK

mechanischhandbedientFederdruck

Produktübersicht
Diese Push-Lock-Klemmvorrichtung ermöglicht werkzeugloses Verriegeln durch 90°-Drehung des Hebels für schnelle Schiebe- und Winkelverstellung. Die vormontierte Einheit lässt sich direkt auf Ø14 mm Rundwellen montieren und erspart kundenspezifische Befestigungsteile. Eine innere Feder hält die Klemmkraft konstant, um Über- oder Unterschrauben zu vermeiden und wiederholgenaue Positionierung in industriellen Anwendungen zu gewährleisten.

Hauptmerkmale

• Werkzeugloses Verriegeln durch 90° Hebeldrehung für schnelles Verriegeln/Entriegeln
• Vormontierte Einheit zur direkten Montage auf Ø14 mm Rundwellen
• Innere Feder hält Klemmkraft konstant, vermeidet Über-/Unterschrauben
• Für Schiebe- und Winkelverstellung in Vorrichtungen und Baugruppen ausgelegt

Materialien

• Klemmkörper: 303 Edelstahl
• Hebel: Polyamid (orange)
• Bund/Collar: A5052 eloxiertes Aluminium

Technische Daten

• Bohrungsdurchmesser: 14 mm (Wellenkompatibilität)
• Befestigungsloch Ø: 4 mm, Tiefe 6 mm
• Abstand zwischen Befestigungsbolzen (Durchmesser): 46 mm
• Gehäuselänge: 24 mm
• Hebelhöhe: 39 mm
• Abstand zwischen Befestigungslochzentren (Breite): 36 mm
• Klemmkraft: 90 lbs (≈401 N)

Montage & Kompatibilität

• Vormontiert für direkte Installation auf Rundwellen; keine kundenspezifischen Halterungen erforderlich
• Geeignet für Linearführungen, einstellbare Vorrichtungen und Schnellpositioniersysteme
• Auf Ø14 mm Welle und die angegebenen Bohrungsmaße achten für sicheren Halt

Medien

• Produktvideo verfügbar
• Produktspezifikationsdokument (PDF) verfügbar
