Edelstahl-WelleSchelle QCSPL-S

KunststoffFederdruckmit Schnellverriegelung

Produktübersicht

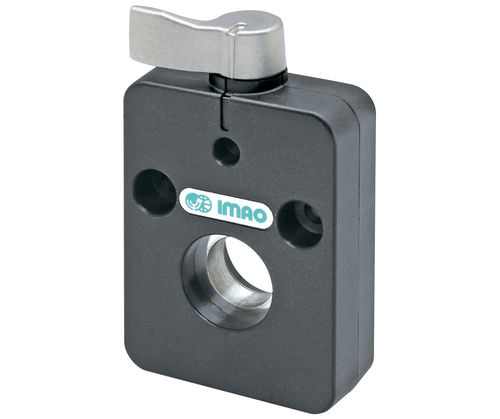

Die QCSPL-S Wellenarretierklemmen ermöglichen ein schnelles, positives Arretieren einer Welle ohne Werkzeug. Durch Drücken der Handgriffes klemmt ein Arretierblock die Welle; beim Loslassen gibt eine Feder die Klemme frei und die Welle ist wieder beweglich. Die Griffposition und Markierungen am Gehäuse zeigen die arretierte/gelöste Stellung an. Gehäuse mit Montagelöchern für einen externen Positionsanzeiger. Gehäusematerial: glasfaserverstärkter Kunststoff. Klemmkragen: Edelstahl 630. Knopf: Edelstahl 304.

Teileoptionen — Technische Tabelle

• 142188 — QCSPL0408-S — Gewinde M4 — Für Welle Ø 8 mm — Gehäuselänge 36 mm — Haltemoment 2.2 ft·lbs — Gleitlast 90 lbs
• 142189 — QCSPL0410-S — Gewinde M4 — Für Welle Ø 10 mm — Gehäuselänge 36 mm — Haltemoment 2.2 ft·lbs — Gleitlast 90 lbs
• 142190 — QCSPL0412-S — Gewinde M4 — Für Welle Ø 12 mm — Gehäuselänge 36 mm — Haltemoment 2.9 ft·lbs — Gleitlast 90 lbs
• 142191 — QCSPL0414-S — Gewinde M4 — Für Welle Ø 14 mm — Gehäuselänge 36 mm — Haltemoment 2.9 ft·lbs — Gleitlast 90 lbs
• 142192 — QCSPL0912-S — Gewinde M5 — Für Welle Ø 12 mm — Gehäuselänge 51 mm — Haltemoment 3.6 ft·lbs — Gleitlast 110 lbs
• 142193 — QCSPL0915-S — Gewinde M5 — Für Welle Ø 15 mm — Gehäuselänge 51 mm — Haltemoment 3.6 ft·lbs — Gleitlast 110 lbs
• 142194 — QCSPL0916-S — Gewinde M5 — Für Welle Ø 16 mm — Gehäuselänge 51 mm — Haltemoment 4.4 ft·lbs — Gleitlast 110 lbs
• 142195 — QCSPL0920-S — Gewinde M5 — Für Welle Ø 20 mm — Gehäuselänge 51 mm — Haltemoment 4.4 ft·lbs — Gleitlast 110 lbs

Medien & Dokumentation (verfügbar)

• Produktvideo (MP4)
• Spezifikationen (PDF)
• QCSPL Clamp Anleitung (PDF)

Teilauswahloptionen

• Für Wellendurchmesser (mm): 8, 10, 12, 14, 15, 16, 20
• Gehäuselängen (mm): 36, 51

Eigenschaften / Technische Daten

• Betrieb: Durch Drücken der Handgriffes wirkender Arretierblock für positives Arretieren; Federfreigabe ermöglicht freie Bewegung beim Loslassen.
• Gehäusematerial: glasfaserverstärkter Kunststoff.
• Klemmkragen: Edelstahl 630.
• Knopf: Edelstahl 304 (Variante QCSPL-S).
• Markierungen am Gehäuse zeigen arretierte/gelöste Positionen an.
• Gehäuse mit Montagelöchern für Positionsanzeiger.
• Verfügbare Gewindegrößen: M4 (kleinere Durchmesser) und M5 (größere Durchmesser).
• Haltemoment und Gleitlast variieren je nach SKU — siehe Teileoptionen für Werte pro SKU.
• Konstruiert für häufige Positionsanpassungen ohne Werkzeug.
