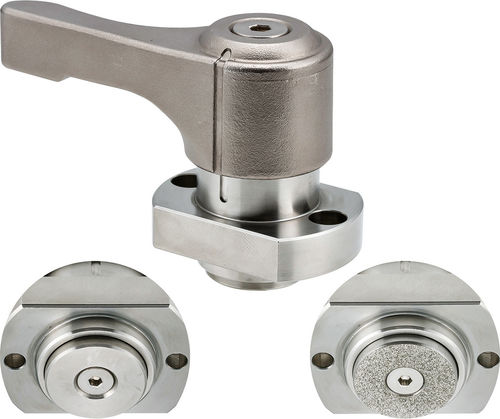

Klemmverbinder QCPSS series

Beschreibung
Die Schiebeschloss-Klemme QCPSS ermöglicht werkzeugloses Verriegeln durch 90°-Drehung des Hebels für schnelle Schiebe- und Winkelanpassungen. Für industrielle Anwendungen konzipiert, klemmt sie Vierkantstangen, runde Wellen und Linearführungen in verschiedenen Größen und bietet hohe Klemmkraft und reproduzierbare Bedienung. Eine Innenfeder hält die Klemmkraft konstant, um Über- oder Unteranzug zu vermeiden; eine Markierlinie und ein hör-/tastbares Klicken signalisieren sichere Verriegelung.

Verfügbare Spitzenarten

• Diamant
• Flach

Teileoptionen / Tabelle
Überschriften: ID | SKU | Teilenummer | Spitzenart | D mm | W mm | L mm | H mm | Gewinde | Klemmkraft (Lbs) | Passende Wellenklemmen
189506 | QCPSS2245-6-S-F | QCPSS2245-6-S-F | Flach | 22 | 45 | 32 | 52 | M4 | 247 | QCPSC2245-20, QCPSC2245-25
189507 | QCPSS2245-6-S-D | QCPSS2245-6-S-D | Diamant | 22 | 45 | 32 | 52 | M4 | 247 | QCPSC2245-20, QCPSC2245-25

Hinweise
Klemmkörper: Edelstahl 303. Griff: Edelstahl 304. Wellenklemme (shaft collar) verfügbar für Montage an runden Wellen.

Technische Daten

• Modell: QCPSS
• Produkttyp: Schiebeschloss / Push lock Klemme, Schwerlast
• Spitzenarten: Flach (minimiert Oberflächenschäden), Diamant (höhere Haltekraft)
• Material Klemmkörper: Edelstahl 303
• Material Griff: Edelstahl 304
• Betätigung: Werkzeugloses Verriegeln durch 90°-Drehung; Innenfeder hält konstante Klemmkraft; hör-/taktbarer Klick und Markierlinie für sichere Bedienung
• Beispielmaße (QCPSS2245-6 Varianten): D = 22 mm, W = 45 mm, L = 32 mm, H = 52 mm
• Gewinde: M4
• Klemmkraft (Beispiel): 247 lbs
• Kompatible Wellenklemmen (Beispiel): QCPSC2245-20, QCPSC2245-25
• Verfügbare Medien: Produktvideo und PDF-Spezifikationen
