Edelstahl-WelleSchelle PSLC-L

AluminiumFederdruckMiniatur

Produktübersicht

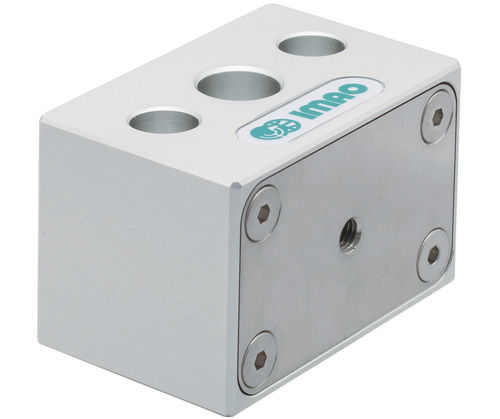

Die pneumatischen Wellen-Arretierklemmen PSLC-L sind für Schnellwechselanwendungen konzipiert und sichern gleitende Wellen und Spindeln nach Positionsanpassungen. Die Klemmung erfolgt durch Federkraft, wenn Luft entfernt wird, und das Lösen pneumatisch, wenn Luft zugeführt wird. Dies verhindert Kraftverlust durch Luftlecks. Gehäuse: 5052A Aluminium; Klemmwelle: 5052A eloxiertes Aluminium; Abdeckung: 304 Edelstahl.

Hauptmerkmale

• Pneumatischer Betrieb mit Federklemmung (klemmt, wenn Luft entfernt wird; löst, wenn Luft zugeführt wird)
• Kompaktes Design für beengte Einbausituationen
• Gehäusematerial: 5052A Aluminium
• Klemmwelle: 5052A eloxiertes Aluminium
• Abdeckung: 304 Edelstahl
• Für Schnellwechselanwendungen und sichere Fixierung von gleitenden Wellen und Spindeln ausgelegt

Verfügbare Varianten

• PSLC08-3L — Drucktyp: Low — D: 8 mm — L: 35 mm — Betriebsdruck: 43-100 — Haltemoment: 0.15 Lbs — Gleitlast: 11.2 Lbs — Geeigneter Wellendurchm.: 8 mm
• PSLC08-5L — Drucktyp: Standard — D: 8 mm — L: 35 mm — Betriebsdruck: 72-100 — Haltemoment: 0.30 Lbs — Gleitlast: 20.2 Lbs — Geeigneter Wellendurchm.: 8 mm
• PSLC10-3L — Drucktyp: Low — D: 10 mm — L: 35 mm — Betriebsdruck: 43-100 — Haltemoment: 0.22 Lbs — Gleitlast: 13.4 Lbs — Geeigneter Wellendurchm.: 10 mm
• PSLC10-5L — Drucktyp: Standard — D: 10 mm — L: 35 mm — Betriebsdruck: 72-100 — Haltemoment: 0.37 Lbs — Gleitlast: 22.5 Lbs — Geeigneter Wellendurchm.: 10 mm
• PSLC12-3L — Drucktyp: Low — D: 12 mm — L: 35 mm — Betriebsdruck: 43-100 — Haltemoment: 0.30 Lbs — Gleitlast: 13.4 Lbs — Geeigneter Wellendurchm.: 12 mm
• PSLC12-5L — Drucktyp: Standard — D: 12 mm — L: 35 mm — Betriebsdruck: 72-100 — Haltemoment: 0.44 Lbs — Gleitlast: 22.5 Lbs — Geeigneter Wellendurchm.: 12 mm
• PSLC16-3L — Drucktyp: Low — D: 16 mm — L: 40 mm — Betriebsdruck: 43-100 — Haltemoment: 0.52 Lbs — Gleitlast: 17.0 Lbs — Geeigneter Wellendurchm.: 16 mm
• PSLC16-5L — Drucktyp: Standard — D: 16 mm — L: 40 mm — Betriebsdruck: 72-100 — Haltemoment: 0.89 Lbs — Gleitlast: 31.5 Lbs — Geeigneter Wellendurchm.: 16 mm
• PSLC20-3L — Drucktyp: Low — D: 20 mm — L: 40 mm — Betriebsdruck: 43-100 — Haltemoment: 0.66 Lbs — Gleitlast: 17.0 Lbs — Geeigneter Wellendurchm.: 20 mm
• PSLC20-5L — Drucktyp: Standard — D: 20 mm — L: 40 mm — Betriebsdruck: 72-100 — Haltemoment: 1.10 Lbs — Gleitlast: 31.5 Lbs — Geeigneter Wellendurchm.: 20 mm

Medien / Dokumente

• Technische Daten (PSLC-L.pdf)
• PSLC-L Shaft Clamp Bedienungsanleitung (PSLC-L-E.pdf)

Technische Daten

• Betrieb: Federklemmung bei Luftentzug; pneumatisches Lösen bei Luftzufuhr — verhindert Kraftverlust durch Luftleckagen
• Gehäusematerial: 5052A Aluminium
• Material der Klemmwelle: 5052A eloxiertes Aluminium
• Abdeckungsmaterial: 304 Edelstahl
• Verfügbare Durchmesser (D): 8 mm, 10 mm, 12 mm, 16 mm, 20 mm
• Drucktyp-Optionen: Low und Standard
• Montagebreiten (zwischen Befestigungsbohrungen): 35 mm oder 45 mm
• Variante-spezifische Betriebsdrücke, Haltemomente und Gleitlasten sind in der Variantenübersicht aufgeführt
