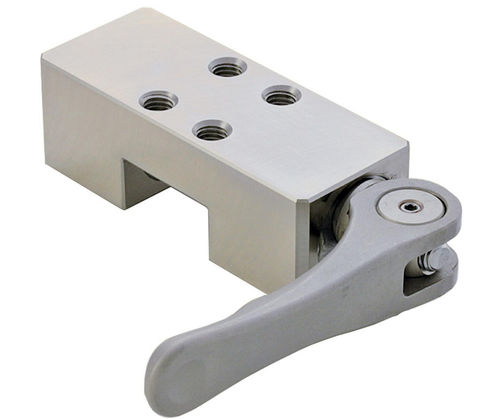

Verriegelung LSM series

Produktübersicht
Sperren und entsperren Sie einen Anschlag auf einer Linearführung schnell und werkzeugfrei mit dem LSM-Schiebeverschluss. Der Mechanismus sorgt für ein positives mechanisches Verriegeln auf Standard-Linearführungen und ist für Anwendungen mit kompakter, nicht schwenkbarer Handhabung ausgelegt.

Hauptmerkmale

• Schnelles manuelles Klemmen/Lösen über Schiebeverschlussgriff.
• Integrierte Feder gewährleistet konstante Klemmkraft.
• Positive Verriegelungswirkung für wiederholbare Positionierung und temporäre Halteaufgaben.
• Kompaktes Design für enge Einbausituationen; Griff dreht nicht.

Materialien und Aufbau

• Gehäuse: vernickelter 1045-Stahl.
• Griff: vernickelter 4140 legierter Stahl, gehärtet und angelassen.
• Druckstange: 1045-Stahl.
• Korrosionsschutz durch Vernickelung; Bauteile für industrielle Linearführungen ausgelegt.

Anwendungen

• Positionsverriegelung und temporäres Spannen an Führungen und Schienen.
• Montagelehren, Werkzeugmaschinen, Prüfstände und Materialflusssysteme.
• Geeignet für beengte Einbaubedingungen, bei denen eine Griffdrehung eingeschränkt ist.

Varianten & maßgebliche Abmessungen

• Verfügbare Nennschienenbreiten: 20 mm (LSM-20), 25 mm (LSM-25), 30 mm (LSM-30), 35 mm (LSM-35).
• Gewindeangaben: LSM-20: M5×0.80 (10 mm Tiefe); LSM-25: M6×1.00 (12 mm Tiefe); LSM-30/35: M8×1.25 (14 mm Tiefe).
• Beispiel Maße/Leistung — LSM-30: L=90 mm, W=36 mm, H=30 mm, R=80 mm, Handgriff-Betriebslast 11 Lbs, Haltekraft 56 Lbs. Siehe Variantenangaben für vollständige Maßtabelle.

Dokumentation & Bestellung

• Verfügbare Unterlagen: Datenblatt und LSM-Anleitung.
• Beim Bestellen Modell angeben (LSM-20 / LSM-25 / LSM-30 / LSM-35) sowie erforderliches Gewinde.
