Aluminium-WelleSchelle QSCA series

GummiFederdruckmit Schnellverriegelung

Produktbeschreibung

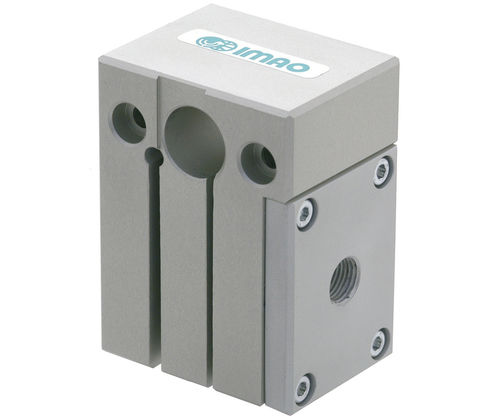

Pneumatische QSCA-N Wellen-Arretierklemmen sind automatisierte Schnellspanner, entwickelt für Werkzeugwechsel und die positionssichere Arretierung von Gleitwellen und Spindeln. Der Mechanismus verriegelt federbetätigt beim Luftabfall und entriegelt pneumatisch bei Luftzufuhr, wodurch die Klemmkraft auch bei geringfügigen Leckagen erhalten bleibt. Das Gehäuse ist aus 5052A-Aluminium gefertigt und sandgestrahlt; Dichtungen sind aus Nitrilkautschuk (O-Ring).

Produkttypen

• QSCA — Wellen-Arretierklemmen (pneumatisch, Gehäuse Aluminium)

Teiletabelle (Auszug)
Überschriften: ID | SKU | Teilenummer | D (mm) | D1 (mm) | L (mm) | L1 (mm) | W (mm) | W1 (mm) | H (mm) | H1 (mm) | H2 (mm) | Haltemoment | Gleitschubbelastung (Lbs) | Passender Wellendurchmesser (h6-h9)
142214 | QSCA10-N | QSCA10-N | 10 | M4 - C-Bohrung Tiefe 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 0.7 | 33 | 10
142215 | QSCA12-N | QSCA12-N | 12 | M4 - C-Bohrung Tiefe 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 0.9 | 33 | 12
142216 | QSCA14-N | QSCA14-N | 14 | M4 - C-Bohrung Tiefe 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 1.0 | 33 | 14
142217 | QSCA15-N | QSCA15-N | 15 | M4 - C-Bohrung Tiefe 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.6 | 45 | 15
142218 | QSCA16-N | QSCA16-N | 16 | M4 - C-Bohrung Tiefe 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.8 | 45 | 16
142241 | QSCA20-N | QSCA20-N | 20 | M4 - C-Bohrung Tiefe 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.9 | 45 | 20

Medien (Dokumente)

• QSCA.pdf (Spezifikationen)
• QSCA-N_Instruct.pdf (QSNA-N Bedienungsanleitung für Wellenklemme)

Technische Spezifikationen

• Betrieb: Feder-Klemmung (klemt bei Luftentzug) und pneumatische Öffnung (öffnet bei Luftzufuhr); Konstruktion verhindert Abnahme der Klemmkraft bei Luftleckage
• Gehäusematerial: 5052A Aluminiumlegierung, sandgestrahlt
• Dichtungen / O-Ring: Nitrilkautschuk
• Verfügbare Artikelnummern und geeignete Nennwellendurchmesser: QSCA10-N (10 mm), QSCA12-N (12 mm), QSCA14-N (14 mm), QSCA15-N (15 mm), QSCA16-N (16 mm), QSCA20-N (20 mm)
• Typische Montage: M4 Senkung (C-Bohrung Tiefe 4,5 mm) laut Tabelle
• Gesamtlängen (L): 45 mm oder 58 mm je nach Variante
• Haltemoment- und Gleitschubwerte: siehe Teiletabelle (Auszug)
• Einsatzbereich: sichere Arretierung von Gleitwellen und Spindeln nach Positionsanpassung bei Maschinenwechsel
