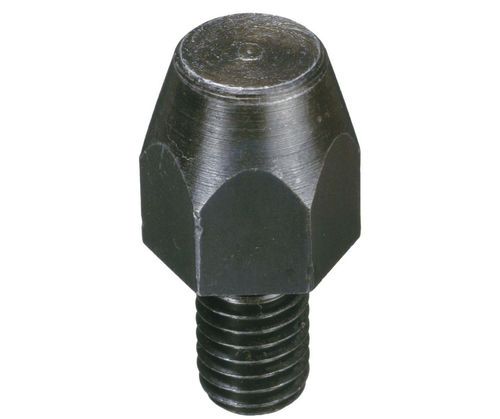

Stahl-Auflagekopf BJ760 series

mit Gewindebohrung

Produktbeschreibung
Diese Schraubanschlag-Pads dienen als Stütz- und Seitenanschlaggeber in Spannvorrichtungen für die Bearbeitung. Das ausgeführte Gewinde ermöglicht die direkte Montage in eingedrehten Gewindebohrungen. Die Kontaktfläche ist klein, kegelförmig und glatt ausgeführt, um punktuelle Unterstützung ohne Beschädigung des Werkstücks zu bieten. Hergestellt aus 1045-Stahl, gehärtet und mit schwarzer Oxidation versehen.

Teileoptionen (Tabelle)

• 142635 | Teilenr.: BJ760-06001 | Gewinde: M6x1.00 | D: 8 mm | L: 10 mm | H: 11 mm | SW: 10 mm
• 142636 | Teilenr.: BJ760-06002 | Gewinde: M6x1.00 | D: 6 mm | L: 20 mm | H: 11 mm | SW: 10 mm
• 142637 | Teilenr.: BJ760-08001 | Gewinde: M8x1.25 | D: 10 mm | L: 15 mm | H: 13 mm | SW: 13 mm
• 142638 | Teilenr.: BJ760-08002 | Gewinde: M8x1.25 | D: 9 mm | L: 30 mm | H: 13 mm | SW: 13 mm
• 142639 | Teilenr.: BJ760-10001 | Gewinde: M10x1.50 | D: 13 mm | L: 20 mm | H: 16 mm | SW: 17 mm
• 142640 | Teilenr.: BJ760-10002 | Gewinde: M10x1.50 | D: 13 mm | L: 40 mm | H: 16 mm | SW: 17 mm
• 142641 | Teilenr.: BJ760-12001 | Gewinde: M12x1.75 | D: 15 mm | L: 25 mm | H: 20 mm | SW: 19 mm
• 142642 | Teilenr.: BJ760-12002 | Gewinde: M12x1.75 | D: 15 mm | L: 50 mm | H: 20 mm | SW: 19 mm

Produkttypen

• Work Rests
• Schraubanschlag-Pad
• Stahl, wärmebehandelt

Dokumente

• Spezifikationen (PDF verfügbar)

Technische Daten

• Material: 1045 Stahl
• Wärmebehandlung: gehärtet
• Oberfläche: schwarze Oxidierung
• Kontaktfläche: glatt, kleine kegelartige Form
• Montage: mit Gewinde zur Montage in eingedrehten Bohrungen
• Verwendungszweck: Stütz- und Seitenanschläge in Bearbeitungsaufbauten
• Verfügbare Gewindegrößen / zugeordnete Teilenummern: M6x1.00 (BJ760-06001, BJ760-06002), M8x1.25 (BJ760-08001, BJ760-08002), M10x1.50 (BJ760-10001, BJ760-10002), M12x1.75 (BJ760-12001, BJ760-12002)
