Mechanisches Klemmelement USC series

handbedientmit mechanischer Verriegelungmanuell

Übersicht

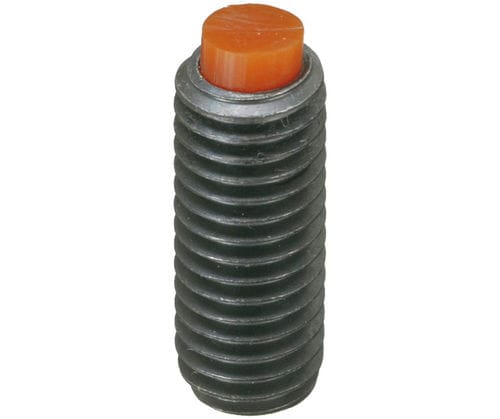

Die Polyurethan-Kontaktspitze dieser Schrauben verhindert Beschädigungen an Werkstückoberflächen. Schraubenkörper aus 4135-Stahl, gehärtet auf Rc33-39, mit Schwarzoxid-Oberfläche. Kontaktspitze aus Polyurethan-Kunststoff, Shore A90, orange.

Produkttypen

• USC — Klemm-Schrauben mit Polyurethanspitze

Teile-Optionen (Tabelle)
ID | SKU | Gewinde | D (mm) | L (mm) | K (mm)
150347 | USC5X16 | M5x0.80 | 2.5 | 16 | 2.5
150348 | USC5X20 | M5x0.80 | 2.5 | 20 | 2.5
150349 | USC5X30 | M5x0.80 | 2.5 | 30 | 2.5
150350 | USC6X20 | M6x1.00 | 3.5 | 20 | 3.0
150351 | USC6X30 | M6x1.00 | 3.5 | 30 | 3.0
150352 | USC6X40 | M6x1.00 | 3.5 | 40 | 3.0
150353 | USC8X20 | M8x1.25 | 5.0 | 20 | 4.0
150354 | USC8X35 | M8x1.25 | 5.0 | 35 | 4.0
150355 | USC8X50 | M8x1.25 | 5.0 | 50 | 4.0
150338 | USC10X25 | M10x1.50 | 6.0 | 25 | 5.0

Materialien & Oberfläche

• Schraubenkörper: 4135-Stahl, gehärtet auf Rc33-39
• Oberfläche: Schwarzoxid
• Kontaktspitze: Polyurethan (Urethan), Shore A90, orange

Funktion

• Polyurethan-Kontaktspitze verhindert Beschädigungen an Werkstückoberflächen

Dokumentation
Technische Daten als PDF verfügbar.

Technische Daten

• Serie / Modell: USC
• Material des Körpers: 4135-Stahl (gehärtet auf Rc33-39)
• Oberflächenbehandlung: Schwarzoxid
• Material der Kontaktspitze: Polyurethan (Urethan), Shore A90, orange
• Hauptzweck: schützende Polyurethanspitze zum Vermeiden von Beschädigungen an Bauteilen
• Verfügbare Gewindegrößen und Beispiel-SKUs: M5x0.80 (USC5X16, USC5X20, USC5X30), M6x1.00 (USC6X20, USC6X30, USC6X40), M8x1.25 (USC8X20, USC8X35, USC8X50), M10x1.50 (USC10X25)
• Wesentliche Abmessungsbereiche: D (2,5–6,0 mm je nach Gewinde), L (16–50 mm), K (2,5–5,0 mm)
