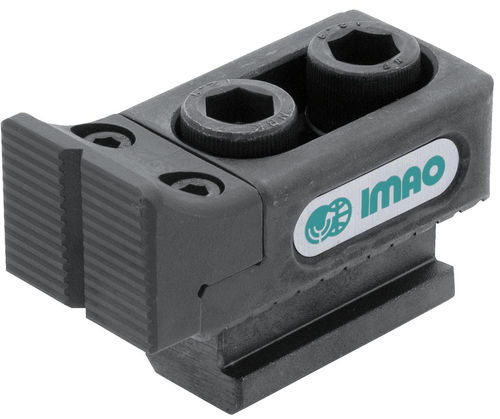

Legierungsanschlag BJ202 series

StahlStahllegierung

Beschreibung
Dieser einstellbare Seitenanschlag ermöglicht ein schnelles Entfernen und Einsetzen von Teilen. Die großen Backen bieten eine größere Auflagefläche. Enthält T-Nutmutter und Zylinderschraube für T-Nut-Varianten. Gehäuse: 4140 legierter Stahl, schwarze Oxidoberfläche. Gezahnte Backe: 4140 legierter Stahl, vergütet, schwarze Oxidoberfläche. T-Nutmutter: 1045 Stahl, schwarze Oxidoberfläche. Zylinderschraube: 4135 Stahl, schwarze Oxidoberfläche.

Produkttypen

• BJ202-T — T-Nutmutter, gezahnt
• BJ202-T — T-Nutmutter, glatt (geschliffen)
• BJ202 — gezahnt
• BJ202 — glatt

Verfügbare Teile (Tabelle)
Spalten: ID | SKU | Artikelnummer | Gewinde | L mm | L1 mm | L2 mm | W mm | W1 mm | W2 mm | W3 mm | H mm | H1 mm | H2 mm | H3 mm | H4 mm | K mm | Tragfähigkeit lbs | Zulässiges Schraubenmoment ft/lbs | PN
142399 | BJ202-12022T | BJ202-12022T | M12x1.75-35L | 75 | 35 | 26.5 | 35 | 20 | 22 | 14 | 25.5 | 22 | 29 | 16 | 8 | 10 | 1,660 | 66 | (none)
142400 | BJ202-16030T | BJ202-16030T | M16x2.00-45L | 95 | 47.5 | 30 | 40 | 26 | 28 | 18 | 34.5 | 30 | 38 | 20 | 10 | 14 | 2,630 | 111 | (none)

Eigenschaften

• Schnelles Entfernen und Einsetzen von Teilen
• Große Backen für größere Auflagefläche
• Enthält T-Nutmutter und Zylinderschraube (für T-Nut-Varianten)

Materialien & Oberfläche

• Gehäuse: 4140 legierter Stahl, schwarze Oxidoberfläche
• Gezahnte Backe: 4140 legierter Stahl, vergütet, schwarze Oxidoberfläche
• T-Nutmutter: 1045 Stahl, schwarze Oxidoberfläche
• Zylinderschraube: 4135 Stahl, schwarze Oxidoberfläche

Technische Daten

• Serie / Modell: BJ202
• Beispielvariante: BJ202-T steht für die Version mit T-Nutmutter
• Typische verfügbare Gewinde/Längen: M12x1.75-35L, M16x2.00-45L
• Gesamtlängen (L) verfügbar: 75 mm, 95 mm
• Beispiele für Tragfähigkeit: 1,660 lbs (BJ202-12022T), 2,630 lbs (BJ202-16030T)
• Beispiele zulässiges Schraubenmoment: 66 ft/lbs (BJ202-12022T), 111 ft/lbs (BJ202-16030T)
• Oberfläche: schwarze Oxidschicht auf Stahlkomponenten
• Technisches Datenblatt verfügbar für BJ202-T (PDF-Format)
