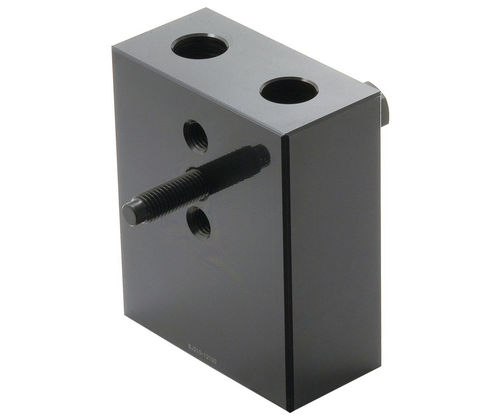

Stahlanschlag BJ210 series

Übersicht
Diese flachen, verstellbaren Seitenanschläge sind für präzise Werkstückpositionierung und zur Vermeidung von Vibrationen und Verlagerungen während der Zerspanung ausgelegt. Der gewindeführende Anschlag ermöglicht horizontale Einstellungen. Die Mini-Ausführung bietet zwei Schraubenhöhen; die Standard-Ausführung bietet drei. Diese Anschläge können auch als Hilfsspannmittel verwendet werden. Gehäuse aus Stahl 1045; Schraube aus Stahl 4135, gehärtet und angelassen, induktionsgehärtet, mit schwarzer Oxidschicht.

Produkttypen

• BJ210 — Verstellbare Anschläge: Blockanschlag, erhältlich in Standard- und Mini-Ausführung
• Gewindeführender Anschlag für horizontale Einstellung; Mini: zwei Schraubenhöhen; Standard: drei Schraubenhöhen; kann als Hilfsspannmittel verwendet werden

Teileoptionen / Tabelle

• ID | SKU | Teilenummer | T (Gewinde mm) | T1 Gewinde mm | T2 Gewinde mm | L mm | L1 mm | W mm | H mm | H1 mm | H2 mm | H3 mm | H4 mm | PN
  142403 | BJ210-08032 | BJ210-08032 | M8 | M8x1.25-50L | M8×1.25 | 50 | 25 | 22 | 40 | 20 | 32 | 20 | -
• 142404 | BJ210-16125 | BJ210-16125 | M16 | M16x2.00-110L | M16×2.00 | 100 | 50 | 50 | 150 | 46 | 125 | 100 | 80 |

Eigenschaften / Technische Daten

• Material: Gehäuse aus Stahl 1045; Schraube aus Stahl 4135 (gehärtet und angelassen, induktionsgehärtet) mit schwarzer Oxidoberfläche
• Funktion: flacher, verstellbarer Seitenanschlag zur Werkstückpositionierung und zur Vermeidung von Vibrationen/Resonanz beim Zerspanen
• Einstellung: Gewindeanschlag ermöglicht horizontale Einstellungen; je nach Größe verschiedene Schraubenhöhen verfügbar
• Anwendung: kann als Hilfsspannmittel eingesetzt werden
• Verfügbare Teilenummern / Größen: BJ210-08032 (M8 Gewinde, 50 mm Länge); BJ210-16125 (M16 Gewinde, 100 mm Länge)
