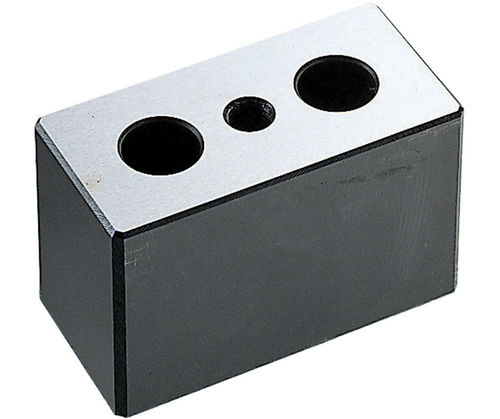

Bauteilhalterung BJ310 series

für TeileStützKohlenstoffstahl

Produktbeschreibung
Verwenden Sie diese Unterlagen unter Werkstücken, um Durchbiegung beim Spannen oder Bearbeiten zu vermeiden. Hergestellt aus Stahl 1045 mit präzisionsgeschliffenen Flächen und schwarzer Oxidbeschichtung. Befestigung über ein M16×2.00-gewinde (T / T1 = M16). Übliche Auflagefläche: L = 100 mm × W = 50 mm; verfügbare Höhen H: 25, 32, 40, 50, 63, 80, 100 mm.

Teileoptionen

• 142616 — BJ310-16025 — Gewinde M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 25 mm — H1 8 mm — H2 Durchgehend
• 142617 — BJ310-16032 — Gewinde M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 32 mm — H1 15 mm — H2 Durchgehend
• 142618 — BJ310-16040 — Gewinde M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 40 mm — H1 23 mm — H2 Durchgehend
• 142619 — BJ310-16050 — Gewinde M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 50 mm — H1 33 mm — H2 Durchgehend
• 142620 — BJ310-16063 — Gewinde M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 63 mm — H1 46 mm — H2 35 mm
• 142621 — BJ310-16080 — Gewinde M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 80 mm — H1 46 mm — H2 35 mm
• 142622 — BJ310-16100 — Gewinde M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 100 mm — H1 46 mm — H2 35 mm

Technische Daten

• Serie: BJ310
• Material: Stahl 1045
• Oberfläche: präzisionsgeschliffen
• Beschichtung: schwarzes Oxid
• Funktion: Unterlagen zur Vermeidung von Durchbiegung beim Spannen oder Bearbeiten
• Gewinde: M16×2.00 (T / T1 = M16)
• Gängige Abmessungen: L = 100 mm, L1 = 50 mm, W = 50 mm
• Verfügbare H-Größen (mm): 25, 32, 40, 50, 63, 80, 100
• H1-Werte (mm) je Variante: 8, 15, 23, 33, 46
• Verfügbare Artikelnummern / SKUs: BJ310-16025, BJ310-16032, BJ310-16040, BJ310-16050, BJ310-16063, BJ310-16080, BJ310-16100

Anwendungen
Entwickelt für Spann-, Bearbeitungs- und Vorrichtungsaufgaben, um die Planheit von Werkstücken zu erhalten und Verformungen zu vermeiden. Geeignet für Fräsen, Schleifen, Bohren und Montagelehren. Mit der M16-Befestigung montieren und das passende Anzugsdrehmoment verwenden, um Verformungen zu vermeiden.

Bestellinformationen
Bestellen Sie nach SKU oder Teilenummer aus der Teileoptionsliste. Für kundenspezifische Abmessungen, alternative Oberflächenbehandlungen oder Großmengenbestellungen geben Sie die erforderlichen Spezifikationen an Ihren Lieferanten weiter.
