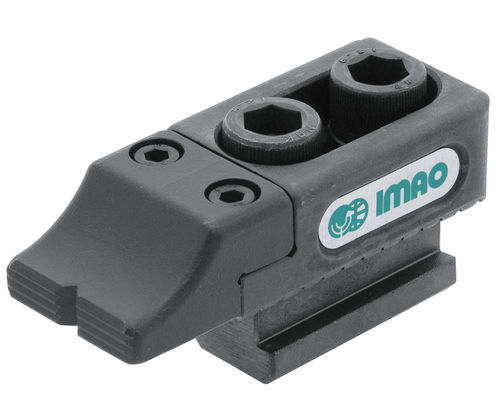

Stahllegierungs-Anschlagpuffer BJ201 series

Stahl

Produktübersicht
Diese verstellbaren Anschläge mit niedriger Bauhöhe ermöglichen eine präzise Werkstückpositionierung und halten den Anschlag außerhalb der Bearbeitungszone. Das flache Fußprofil ermöglicht schnelles Einlegen und Entfernen von Teilen. Jede Einheit enthält eine T-Nutenmutter und eine Zylinderschraube mit Innensechskant. Gehäuse und gezahnte Backe aus 4140-Legierungsstahl (Backe gehärtet und angelassen); T-Nutenmutter und Schraube aus 4145 / 4135-Stählen. Alle Bauteile sind schwarzoxidiert ausgeführt.

Produkttypen

• BJ201-T — T-Nutenmutter, gezahnt
• BJ201-T — T-Nutenmutter, glatt
• BJ201 — gezahnt
• BJ201 — glatt

Teileoptionen (Tabelle)

• BJ201-12022T | Gewinde: M12x1.75-35L | L: 90 mm | L1: 50 mm | L2: 26,5 mm | W: 35 mm | W1: 20 mm | W2: 22 mm | W3: 14 mm | H: 25,5 mm | H1: 22 mm | H2: 10 mm | H3: 8 mm | K: 10 mm | Tragfähigkeit: 1.660 lbs | Zulässiges Schraubendrehmoment: 66 ft/lbs
• BJ201-16030T | Gewinde: M16x2.00-45L | L: 115 mm | L1: 67,5 mm | L2: 30 mm | W: 40 mm | W1: 26 mm | W2: 28 mm | W3: 18 mm | H: 34,5 mm | H1: 30 mm | H2: 14 mm | H3: 10 mm | K: 14 mm | Tragfähigkeit: 2.630 lbs | Zulässiges Schraubendrehmoment: 111 ft/lbs

Materialien & Oberfläche

• Gehäuse: 4140-Legierungsstahl, schwarzoxidierte Oberfläche
• Gezahnte Backe: 4140-Legierungsstahl, gehärtet und angelassen, schwarzoxidierte Oberfläche
• T-Nutenmutter: 4145-Stahl, schwarzoxidierte Oberfläche
• Zylinderschraube mit Innensechskant: 4135-Stahl, schwarzoxidierte Oberfläche

Dokumentation
Technische Spezifikationen (PDF) für dieses Produkt verfügbar.

Technische Merkmale / Spezifikationen

• Niedrigprofil-Verstellanschlag für präzise Werkstückpositionierung und schnelles Einlegen/Entnehmen von Teilen
• Niedriges Fußprofil hält den Anschlag außerhalb der Bearbeitungszone
• Enthält T-Nutenmutter und Zylinderschraube mit Innensechskant
• Verschiedene Gewinde/Längen und dimensionale Varianten wie in Teileoptionen dargestellt
• Tragfähigkeiten bis zu 1.660 lbs (BJ201-12022T) und 2.630 lbs (BJ201-16030T)
• Zulässiges Schraubendrehmoment: 66 ft/lbs (BJ201-12022T) und 111 ft/lbs (BJ201-16030T)
• Schwarzoxidierte Oberfläche an allen Stahlkomponenten
