Axialdruck-Schraube BSx-SUS

BefestigungBefestigungFlügel

Produktbeschreibung

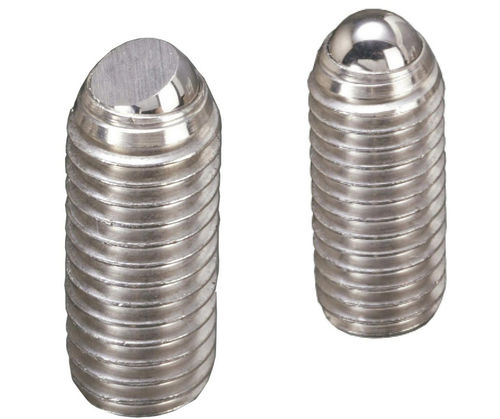

Daumenschrauben mit Kugelgelenk und einer runden oder flachen Kugel an der Kontaktstelle. Die flache Kugel eignet sich zum Stützen empfindlicher Werkstücke, zur Ausübung von Krafteinwirkung zum Spannen oder zur abgewinkelten Unterstützung. Die Kugel dreht sich im Sitz bei Belastung und gewährleistet Kontakt auf bewegten oder profilierten Oberflächen. Schrauben aus wärmebehandeltem Edelstahl 304; Kugeln aus rostfreiem Stahl, wärmebehandelt auf Rockwell Rc59–66.

Produkttypen

• BSx — Gehäuse und Kugel aus Stahl
• BSx-SUS — Gehäuse und Kugel aus Edelstahl (diese Seite)

Verfügbare Teile (Beispiele)

• BSR4X10-SUS — Typ A — Kugel Ø 2,5 mm — Gewinde M4×0,70 — D: - — L: 10,5 mm — L1: 0,8 mm — K: 2,0 mm
• BSF4X10-SUS — Typ B — Kugel Ø 2,5 mm — Gewinde M4×0,70 — D: 2,0 mm — L: 10,0 mm — L1: 0,3 mm — K: 2,0 mm
• BSR4X16-SUS — Typ A — Kugel Ø 2,5 mm — Gewinde M4×0,70 — D: - — L: 16,5 mm — L1: 0,8 mm — K: 2,0 mm
• BSF4X16-SUS — Typ B — Kugel Ø 2,5 mm — Gewinde M4×0,70 — D: 2,0 mm — L: 16,0 mm — L1: 0,3 mm — K: 2,0 mm
• BSR4X6-SUS — Typ A — Kugel Ø 2,5 mm — Gewinde M4×0,70 — D: - — L: 6,5 mm — L1: 0,8 mm — K: 2,0 mm
• BSF4X6-SUS — Typ B — Kugel Ø 2,5 mm — Gewinde M4×0,70 — D: 2,0 mm — L: 6,0 mm — L1: 0,3 mm — K: 2,0 mm
• BSR5X12-SUS — Typ A — Kugel Ø 3,0 mm — Gewinde M5×0,80 — D: - — L: 12,6 mm — L1: 1,0 mm — K: 2,5 mm
• BSF5X12-SUS — Typ B — Kugel Ø 3,0 mm — Gewinde M5×0,80 — D: 2,5 mm — L: 12,0 mm — L1: 0,4 mm — K: 2,5 mm
• BSR5X20-SUS — Typ A — Kugel Ø 3,0 mm — Gewinde M5×0,80 — D: - — L: 20,6 mm — L1: 1,0 mm — K: 2,5 mm
• BSF5X20-SUS — Typ B — Kugel Ø 3,0 mm — Gewinde M5×0,80 — D: 2,5 mm — L: 20,0 mm — L1: 0,4 mm — K: 2,5 mm

Medien
Spezifikationen als PDF verfügbar (Produktdatenblatt).

Technische Daten

• Produkttyp: Kugelgelenk-/Daumenschrauben mit runder oder flacher Kugel an der Kontaktstelle.
• Stile: Rund (BSR...) und Flach (BSF...).
• Serie auf dieser Seite: BSx-SUS (Gehäuse und Kugel aus Edelstahl).
• Schraubenwerkstoff: Wärmebehandelter Edelstahl 304.
• Kugelwerkstoff: Edelstahl, wärmebehandelt auf Rockwell Rc59–66.
• Typische Kugeldurchmesser: 2,5 mm und 3,0 mm.
• Verfügbare Gewindegrößen: M4×0,70 und M5×0,80.
• Beispiel-Gesamtlängen (L): 6, 6,5, 10, 10,5, 12, 12,6, 16, 16,5, 20, 20,6 mm.
• Beispiel-Kontaktvorstände (L1): 0,3 mm, 0,4 mm, 0,8 mm, 1,0 mm.
• Beispiel-Kopfabmessungen (K): 2,0 mm, 2,5 mm.
• Funktion: Flache Ausführung zur Unterstützung weicher Werkstücke, zum Anlegen von Spannkräften und für Winkelunterstützung; das Kugelgelenk ermöglicht die Aufrechterhaltung des Kontakts auf bewegten oder profilierten Flächen.
