Bauteilhalterung BJ631 seriesfür TeileStahlKohlenstoffstahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- für Bauteile, für Teile
- Material
- Stahl, Kohlenstoffstahl
- Weitere Eigenschaften
- modular, Präzision, stapelbar
Beschreibung
Beschreibung

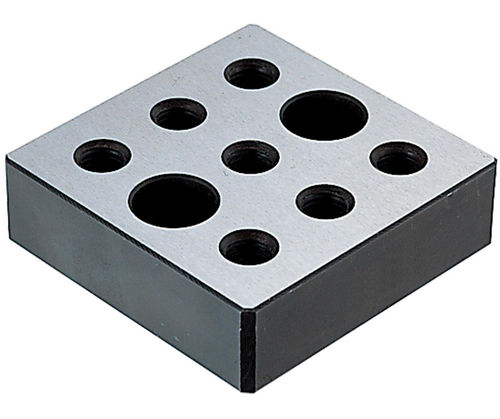

Halbverlängerungs-Reiberblöcke sind stapelbare Reiberblöcke, die das präzise Positionieren von Bauteilen zwischen Rasterpunkten auf modularen Arbeitsträgern ermöglichen. Hergestellt aus 1045-Stahl sind Ober- und Unterflächen präzisionsgeschliffen und die Teile sind mit einer schwarzen Oxidschicht versehen, die einen basalen Korrosionsschutz bietet.
Produkttypen
Teileoptionen (Tabelle)
ID | SKU | Teilenummer | Gewinde (T) | T1 für SHCS | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | Durchgehend | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | Durchgehend | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | Durchgehend | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |
Dokumente
Spezifikations-PDF für dieses Produkt verfügbar.
Spezifikationen / Technische Daten
Halbverlängerungs-Reiberblöcke sind stapelbare Reiberblöcke, die das präzise Positionieren von Bauteilen zwischen Rasterpunkten auf modularen Arbeitsträgern ermöglichen. Hergestellt aus 1045-Stahl sind Ober- und Unterflächen präzisionsgeschliffen und die Teile sind mit einer schwarzen Oxidschicht versehen, die einen basalen Korrosionsschutz bietet.
Produkttypen
- BJ631 — Halbverlängerungs-Reiberblock
- BJ632 — Verlängerungs-Reiberblock
Teileoptionen (Tabelle)
ID | SKU | Teilenummer | Gewinde (T) | T1 für SHCS | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | Durchgehend | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | Durchgehend | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | Durchgehend | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |
Dokumente
Spezifikations-PDF für dieses Produkt verfügbar.
Spezifikationen / Technische Daten
- Material: 1045-Stahl
- Oberfläche: schwarzes Oxid
- Ober- und Unterflächen: präzisionsgeschliffen
- Konstruktion: stapelbare Reiberblöcke
- Funktion: ermöglicht Positionierung von Bauteilen zwischen Rasterpunkten
- Serie / Modell: BJ631 (auch als BJ632 erhältlich)
