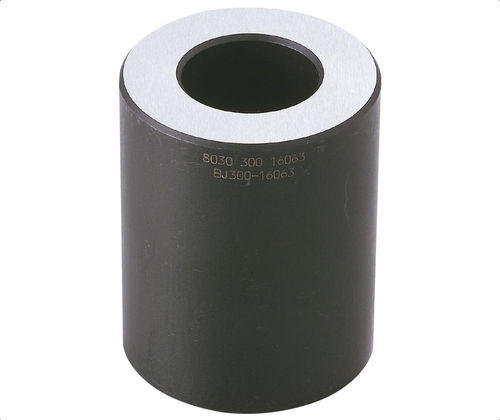

Halterung für Werkstücke BJ300 series

StahlEinschraubhöhenverstellbar

Übersicht
Wird verwendet, um die Höhe von Werkstücken einzustellen und diese in der eingestellten Position sicher zu verriegeln. Montage mit Zylinderschraube mit Innensechskant. Hergestellt aus legiertem Stahl mit schwarzoxidierter Oberfläche.

Wichtige Merkmale

• Montage mit Zylinderschraube mit Innensechskant für sichere Höhenverstellung
• Gehäuse aus legiertem Stahl
• Schwarzoxidierte Oberfläche für grundlegenden Korrosionsschutz
• Erhältlich in mehreren Durchmessern und Höhen für unterschiedliche Spannanforderungen

Teileoptionen / Verfügbare Größen (Tabelle)
ID | SKU | Teilenummer | Gewinde (T) | D (mm) | H (±0,01 mm) | H1 (mm)
128468 | BJ300-08016 | BJ300-08016 | M8 | 25 | 16 | 7
128471 | BJ300-08020 | BJ300-08020 | M8 | 25 | 20 | 7
128474 | BJ300-08025 | BJ300-08025 | M8 | 25 | 25 | 7
128477 | BJ300-08032 | BJ300-08032 | M8 | 25 | 32 | 7
128479 | BJ300-08040 | BJ300-08040 | M8 | 25 | 40 | 7
128481 | BJ300-08050 | BJ300-08050 | M8 | 25 | 50 | 7
128483 | BJ300-10020 | BJ300-10020 | M10 | 32 | 20 | 9
128485 | BJ300-10025 | BJ300-10025 | M10 | 32 | 25 | 9
128488 | BJ300-10032 | BJ300-10032 | M10 | 32 | 32 | 9
128491 | BJ300-10040 | BJ300-10040 | M10 | 32 | 40 | 9

Medien
Technisches Datenblatt verfügbar (PDF).

Technische Daten

• Modell: BJ300
• Funktion: Auflagerzylinder zur Höhenverstellung von Werkstücken; verriegelt sicher nach Einstellung
• Material: Legierter Stahl
• Oberfläche: Schwarzoxid
• Montageart: Zylinderschraube mit Innensechskant
• Verfügbare Gewindegrößen: M8 und M10
• Verfügbare Gehäusedurchmesser (D): 25 mm und 32 mm
• Verfügbare Höhen (H): 16, 20, 25, 32, 40, 50 mm (je nach SKU)
• Typischer Kontakt/Freigang (H1): 7 mm für M8-Varianten, 9 mm für M10-Varianten
