Abläng- und Profilbearbeitungszentrum / CNC H08

Holz

Produktübersicht

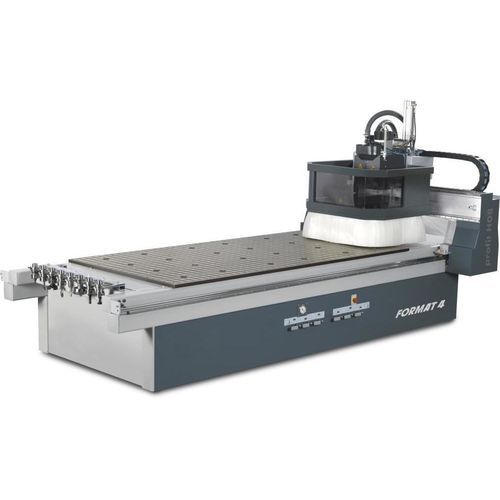

Der profit H08 von Format4 ist das CNC-Bearbeitungszentrum für professionelle Nesting-Anwendungen auf kleinstem Raum. Die Maschine ist für hohe Präzision und gesteigerte Produktivität bei der Bearbeitung verschiedener Materialien wie Holz, Kunststoffe, Aluminium-Verbundplatten und Gipskartonplatten ausgelegt.

Hauptmerkmale

• Schnell und einfach: Standardplattenbearbeitung auf geringstem Raum
• Unverfälschte Effizienz für Holz, Kunststoff, Aluminium-Verbundplatten und Gipskartonplatten
• Portalbauweise mit „Gantry“-Antrieb: schnell, präzise und wartungsarm
• Matrixtisch mit optimierter Gittergeometrie für perfekte Nesting-Ergebnisse
• Optimale Betriebssicherheit durch Lichtstrahlsensorsteuerung und Not-Aus
• Maschinen und Software aus einer Hand: integrierte Format4-Softwarelösungen
• Format4 Woodflash Control: einfache Programmerstellung, zahlreiche Automatisierungsmöglichkeiten und konstante Programmkontrolle
• Barcode-Anbindung für vernetzte Werkstätten

Highlights

• Spindeloptionen mit Frequenzumrichtersteuerung, automatische HSK F63-Werkzeugspannung und pneumatische Werkzeughalterreinigung
• Gesteuerte Absauganschlüsse für effiziente Staubabsaugung zwischen Bohrkopf und Hauptspindel
• Portal (Gantry)-Antrieb: beidseitig angetriebener Portal, Zahnstange und Ritzel in X und Y für hohe Vorschubgeschwindigkeiten
• Vakuumsystem und Vakuumgittertisch für maximale Haltekraft und gleichmäßige Saugverteilung
• Maßgeschneiderte Automatisierung: automatische Entladeeinheit mit optionalem elektromotorischem Abschub-Pusher
• Viele Ausstattungsvarianten und High-Tech-Lösungen verfügbar

Software & Steuerung

• Format4 Woodflash Control: benutzerfreundliche Programmierung, schnelle Programmerstellung und viele Automatisierungsoptionen
• Compact-control-Variante: führt ISO-Codes und Woodflash-Programme aus externer Software aus
• Barcode-Konnektivität zur Integration in vernetzte Werkstätten

Vakuum & Nesting
Der Matrixtisch mit optimierter Gittergeometrie bietet vollflächige Unterstützung und exakte Positionierung der Werkstücke. Anschlagleisten können direkt an der Tischoberfläche montiert und optional mit Kollisionsvermeidungssensoren überwacht werden.

Sicherheit & Bedienkomfort

• Lichtstrahlsensor überwacht den Zugang zum Gefahrenbereich
• Not-Aus zum Abbrechen laufender Programme
• FORMAT4-Schaltschrank beherbergt die CNC-Steuerung mit LED-Statusanzeige, Potentiometer und USB-Anschluss

Für wen ist das Gerät
FORMAT4 profit H08 ist konzipiert für professionelle Anwender, die eine kompakte Nesting-CNC benötigen, die Platten und eine Vielzahl von Materialien mit industrieller Leistung, Automatisierungsoptionen und integrierten Softwarelösungen bearbeiten kann.

Technische Daten / Spezifikationen

• Modellbezeichnung: profit H08
• Arbeitsfelder (Optionen): H08 13.25: X = 2500 mm; Y = 1250 mm; Z = 85 mm
• Arbeitsfelder (Optionen): H08 16.31: X = 3090 mm; Y = 1530 mm; Z = 85 mm
• Vakuumgittertisch: Standard 60 x 60 mm mit 4 Vakuumanschlüssen pro Feld; optionales Upgrade 30 x 30 mm
• Vakuumsystem Halteleistung: bis zu 750 m³/h
• Arbeitsbereich unterteilt in Vakuumfelder: H08 13.25 = 6 Felder; H08 16.31 = 8 Felder (manuell über vorderen Handhebel steuerbar)
• Spindel / Fräsmotor: frequenzumrichtergeregelt; Motorleistungen 10, 12 oder 15 kW je nach Serie; bis zu 24.000 U/min
• Werkzeugspannsystem: automatische HSK F63; pneumatische Reinigung der Werkzeughalter; Spannüberwachung per Sensoren
• C-Achse: als interpolierende 360°-Achse mit Druckluftschnittstelle für Aggregate verfügbar
• Bohrkopfausführungen: DH 8 (8 vertikale Spindeln); DH 12 (12 vertikale Spindeln); DH 16 (12 vertikale + 4 horizontale Spindeln und 2 Sägen)
• Bohrmotor: frequenzgesteuert, Vertikalbohren bis 6.000 U/min (je nach Konfiguration)
• Werkzeugwechsler: seitlich montierter Werkzeugwechsler 8, 11 oder 15 Plätze
• Automatische Werkzeugvermessung: Werkzeuglängen werden mit 0,01 mm in der Werkzeugdatenbank gespeichert
• Portal / Antrieb: beidseitig angetriebener Portal für maximale Präzision und Wiederholgenauigkeit; Zahnstange und Ritzel in X und Y für hohe Verfahrgeschwindigkeiten und kurze Bearbeitungs-/Werkzeugwechselzeiten
• Absaugfunktionen: gesteuerte Absauganschlüsse übertragen die volle Absaugleistung zwischen Bohrkopf und Hauptspindel; Pusher-Option erlaubt dritte Absaugposition für Absaugung der Staubplatte
• Pusher / Entladung: höhenverstellbarer Pusher reduziert Rüstzeiten; automatische Entladeeinheit für fertige Werkstücke erhältlich
• Tischmaterial: Vakuumtisch aus Phenolharz (korrosionsbeständig, temperaturstabil)
• Bearbeitbare Materialien: Holz, Kunststoffe, Aluminium-Verbundplatten, Gipskartonplatten; mit Sonderausstattung auch Alucobond und ähnliche Materialien
• Automatisierung & Integration: viele Automatisierungsoptionen, Netzwerkfähigkeit, Kompatibilität mit F4Solutions-Software
