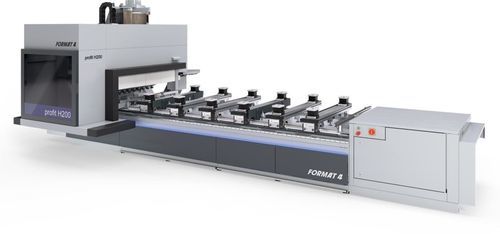

Abläng- und Profilbearbeitungszentrum / Multifunktion H200R

CNCHolz

Überblick
Das FORMAT4 profit H200R ist ein universelles CNC-Bearbeitungszentrum für effiziente Serienfertigung und kundenspezifische Massivholzkomponenten (Türen, Fenster, Treppenteile, Möbel). Das neu konstruierte, stahlverstärkte Maschinenchassis bietet hohe Steifigkeit und dynamische Leistung. Integrierte Software und verschiedene Werkzeugwechsler-Optionen ermöglichen flexible Automatisierung und präzise Bearbeitung für industrielle Holzverarbeitung.

Hauptmerkmale

• Bis zu 36 Werkzeugplätze mit mehreren Wechslerkonfigurationen (4-Position Linearwechsler verfügbar)
• F4®Integrate CNC-Software: integrierte Werkzeugbibliothek, CAM (F4Create) und Maschinenbedienung (F4Operate) in einer Oberfläche
• lightPos LED-Ventilpositionssystem mit über 6.000 LEDs für schnelle, visuelle und genaue Werkstückpositionierung
• 2-Kreis-Vakuumverwaltung mit Konsolensperrung für erhöhte Prozesssicherheit
• Positionsanzeige für Konsolen und Sauger; optional laserpräzise Saugeranzeige
• Verschiedene Saugerformen und wiederverwendbare Saugnäpfe und Spannvorrichtungen für sicheren Halt
• Rahmenspannvorrichtungen mit Druckluft für höhere Spannkräfte; Druckluftanschlüsse am Konsolenboden
• Intuitives 24" Touchscreen-Bedienfeld mit klar strukturierter Oberfläche
• Automatisch positionierende Absaughaube zur Reduzierung von Staub- und Lärmemissionen
• Ladehilfen (Vorschubschienen) zur Unterstützung der Ein-/Auslagerung großer Werkstücke durch einen Bediener
• Vorlagenschachtverbindung für das Spannen komplexer Bauteile
• Einzelne Aktivierung/Deaktivierung der Konsolen für Abfallentfernung ohne Vakuumfreigabe
• Späneabweiserplatte und Späneförderer für effiziente Späne-/Staubentfernung
• Statusanzeige in Licht zur Visualisierung von Maschinenzuständen

Highlights / Zusätzliche Vorteile

• Maßgeschneiderte Finanzierungslösungen
• Konzipiert für kontinuierlichen Industrieeinsatz
• Kundenspezifische Produktionsoptimierung
• Robustes Design mit hochwertigen Komponenten
• Viele Ausstattungsvarianten und Automationslösungen
• Ingenieurpräzision und Bedienkomfort
• Umfassender Service vor und nach dem Kauf
• Software und Maschine aus einer Hand für einfache Integration

Ausgewählte Details
F4®Integrate
All-in-one CNC-Software, die F4Toolbox (Werkzeugbibliothek), CAM mit integriertem CAD (F4Create) und Maschinenbedienung (F4Operate) in einer konsistenten Benutzeroberfläche vereint. G-code-basiert für einfache Integration in bestehende Produktionsprogramme.

lightPos
Visuelles Positioniersystem mit über 6.000 LEDs, die Größe, Position und Orientierung der Sauger anzeigen. RGB-LEDs auf der X-Achse zeigen den Bearbeitungsstatus; LEDs entlang der X- und Y-Achse visualisieren Werkstückposition und -abmessungen zur Reduzierung der Rüstzeiten.

Anreißleisten
Die H200-Serie ist mit hinteren und mittleren Anschlagreihen ausgestattet; stabile Zylinderanschläge ermöglichen flexible Bezugnahme kleiner, mittlerer und großer Werkstücke.

Wartungsöffnung
Die Haube lässt sich leicht öffnen, um schnellen Zugriff für Werkzeugwechsel oder Wartungsarbeiten zu ermöglichen.

Rahmenbearbeitung
Rahmenspannvorrichtungen mit Druckluft liefern höhere Spannkräfte; Druckluftanschlüsse befinden sich am Konsolenboden.

Arbeitsbereich (Tisch)
Arbeitsbereich: X = 3300 mm
Y = 1280 mm
Z = 250 mm (Durchgangshöhe ab Konsolenhöhe)

Technische Daten

• Modell: profit H200R
• Marke: FORMAT4
• Arbeitsbereich (X × Y × Z): 3300 mm × 1280 mm × 250 mm (Durchgangshöhe ab Konsole)
• Spindel: frequenzgeregelter Hobelmotor, 12–15 kW, bis 24.000 U/min
• Werkzeuginterface: HSK F63 mit automatischer Klemmung und sensorüberwachter Werkzeugspannung
• Vierter Achse: C-Achse serienmäßig, interpolierend 360° mit Druckluftschnittstelle
• Werkzeugplätze: bis zu 36 (verschiedene Wechsleroptionen; 4-Positions-Linearwechsler verfügbar)
• Vakuumsystem: mehrere Saugerformen, 2-Kreis-Vakuumverwaltung, optional lightPos
• Steuerung: 24" Touchscreen mit F4®Integrate (F4Toolbox, F4Create, F4Operate)
• Absaugung: gesteuerte Absaughaube, Späneabweiserplatte und Späneförderer
• Automation & Handling: Ladehilfen / Vorschubschienen für Einmann-Bedienung
• Design: stahlverstärktes, geripptes Maschinenchassis für maximale Stabilität
