CNC-Bearbeitungszentrum / 5-Achs H150

vertikalFräsBohr

Übersicht

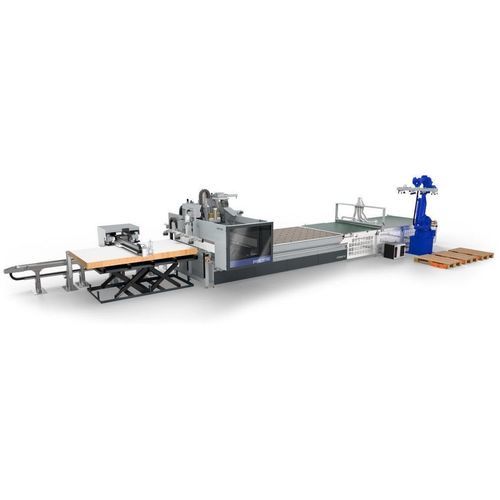

Der FORMAT4 profit H150 ist ein 5-Achs-Nesting-CNC-Bearbeitungszentrum für moderne Schreinerbetriebe und Möbelproduktion. Er führt Zuschnitt, Bohren und Fräsen von Platten in einer Aufspannung aus und nutzt Nesting-Technologie zur Materialoptimierung und Verkürzung der Durchlaufzeiten. Die Maschine ist in vier Größen erhältlich und lässt sich in halb- oder vollautomatische Produktionslinien mit verschiedenen Lade- und Entladesystemen integrieren.

Hauptvorteile

• Komplette Bearbeitung von Möbelplatten in einem Arbeitsgang (Schnitt, Bohren, Fräsen)
• Material- und Zeitersparnis durch Nesting-Optimierung
• Erweiterbar zur Vollautomation mit Lade-/Entladesystemen
• Integriertes SMART ZONING Vakuummanagement für unterschiedliche Plattenformate
• Großer Z-Durchgang (200 mm) für hohe Werkstücke
• Automatische Vorbeschriftung auf der Ladeeinheit zur Reduzierung von Fehlern

Merkmale & Details

• Hightech 5-Achs Format4 Frässpindel, entwickelt für die professionelle Holzverarbeitung
• Spindelleistung: 12 kW Standard, 15 kW optional; drehzahlgeregelt per Frequenzumrichter bis 24.000 U/min
• Flüssigkeitskühlung und Keramiklager für Präzision und ruhigen Lauf
• Standard-Werkzeugwechsler; optional beweglicher Drehwechsler und Aufnahme für große Kreissägeblätter — bis zu 36 Werkzeugplätze
• Individuell konfigurierbarer Bohrkopf: vertikale Spindeln oder Spindeln plus Nutkreissäge für vertikale und horizontale Bearbeitung; Umrichter bis 7.500 U/min
• Smart Zoning für schnellen Formatwechsel und effiziente Mehrformatbearbeitung
• Phenolharz-Arbeitstisch kompatibel mit Vacuum-Pods für flexible Spannvarianten
• Automatische Steuerung der Absaugverbindung zur bedarfsgerechten Verteilung der Absaugleistung zwischen Bohrkopf und Hauptspindel
• Oberer Tischabsaugung auf dem Förderband und Untertischabsaugung zur Entfernung von Spanabfall
• Platten-Hebetisch für synchronisierte Ausrichtung und automatisches Beladen in Arbeitshöhe
• Automatisches Etikettiersystem auf der Ladeeinheit für Prozesssicherheit
• Statusanzeige mit Farbwechsel zur schnellen Sichtbarkeit des Maschinenzustands
• Wartungsfreundliche Haube mit einfachem Zugang für Werkzeugwechsel und Service
• Optionale Abdeckung für den linearen Werkzeugwechsler zum Schutz der HSK-Adapter vor Staub und Spänen
• F4®Integrate CNC-Software (F4Operate, F4Create, F4Toolbox) und F4®Solutions Suite für Nesting-Optimierung, CAM/CAD und Produktionsworkflow

Highlights (auf einen Blick)

• Maßgeschneiderte Finanzierungslösungen
• Konstant hohe Leistung im industriellen Dauerbetrieb
• Kundenspezifisch optimierte Produktionslösungen
• Solides Design mit Premium-Komponenten
• Viele Varianten von Ausstattungspaketen und Hightech-Optionen
• Präzise Konstruktion und Fertigung
• Hoher Bedienkomfort und Servicefreundlichkeit
• Qualität und Präzision aus Österreich
• Automationslösungen und vernetzte Werkstatt aus einer Hand

Technische Daten / Spezifikationen

• Maschinentyp: 5-Achs-Nesting-CNC-Bearbeitungszentrum
• Modellbezeichnung: profit H150
• Verfügbare Größen: vier Größen (siehe Produktseite)
• Hauptspindel: Format4 5-Achs-Spindel; 12 kW Standard, 15 kW optional
• Spindeldrehzahl: bis 24.000 U/min (frequenzgeregelt)
• Spindelkühlung & Lager: Flüssigkeitskühlung; Keramiklager
• Z-Durchgang (Freiraum): 200 mm
• Werkzeugplätze: bis zu 36 (Standardwechsler + optionaler Drehwechsler + Pick-up-Platz)
• Bohrkopf: konfigurierbar; Umrichtermotor bis 7.500 U/min
• Vakuummanagement: SMART ZONING
• Unterstützte Plattenformate (Beispiele): 3090 × 2100 mm; 3090 × 1530 mm; 2500 × 1250 mm
• Arbeitstisch: Phenolharztisch kompatibel mit Vacuum-Pods
• Absaugung: Ober- und Untertischabsaugung; positionsgesteuerte Absaugverbindung
• Automatisierung: kompatibel mit verschiedenen Lade-/Entladesystemen und Vollautomation; Platten-Hebetisch
• Beschriftung: automatische Vorbeschriftung auf der Ladeeinheit
• Software: F4®Integrate (F4Operate, F4Create, F4Toolbox); F4®Solutions
• Wartung: Haube mit Wartungsöffnung für schnellen Zugang
