CNC-Bearbeitungszentrum / 5-Achs H500R

universellfür Holz24 Werkzeuge

Eine Maschine, fünf Achsen, vielseitige Möglichkeiten

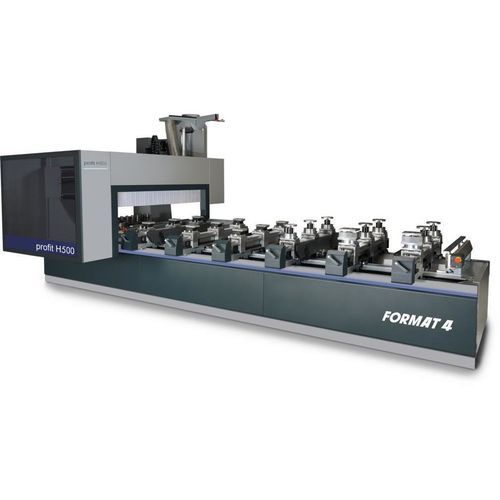

Die Format4 profit H500R ist ein 5-Achsen-CNC-Bearbeitungszentrum für universelle Werkstätten und die individuelle Bearbeitung unterschiedlicher Werkstoffe. Die moderne 5-Achsen-CNC-Technik reduziert den Bedarf an zusätzlichen Aggregaten und Spannmitteln, ermöglicht individuelle Werkzeugkonfigurationen und unterstützt vollautomatische Fertigung bei kalkulierbarem Investitionsaufwand. Eine leistungsstarke Hauptspindel liefert konstante Ergebnisse in allen Positionen. In Kombination mit einem 18-Spindel-Bohraggregat und einem integrierten Nutfräser-Aggregat bietet die profit H500R umfangreiche Bearbeitungsmöglichkeiten und kurze Produktionszyklen.

Wesentliche integrierte Merkmale

• Schlauchfreies Format4-Zweikreissystem mit Vakuum-Pod-Höhe bis 100 mm
• 2 CNC-gesteuerte Z-Achsen für kürzeste Produktionszyklen
• s-motion: vollautomatische Konsolen und Vakuum-Pod-Positionierung

Highlights

• Maßgeschneiderte Finanzierungslösungen
• Konstant hohe Leistung im industriellen Dauerbetrieb
• Kundenspezifisch optimierte Produktionslösungen
• Robuste Konstruktion mit Premiumkomponenten
• Viele Spezifikationspaket-Varianten mit High-Tech-Optionen
• Vollständige ingenieurtechnische Präzision
• Ergonomischer Bedienkomfort
• Ausgezeichnetes Design
• Qualität und Präzision aus Österreich
• Kompromisslose Produktivität
• Umfassendes Servicepaket vor, während und nach dem Kauf
• Automatisierungslösungen und vernetzte Werkstattfähigkeiten
• Software und Maschinen aus einer Hand

Ausgewählte Details & Funktionen

• Mechanisches Achsverriegelungssystem – Mechanische Verriegelung der C- und A-Achsen erhöht die Lebensdauer der Spindel und verbessert die Oberflächenqualität der gefertigten Teile.
• Die „s-motion“ Konsolen – Vollautomatische Konsolen ermöglichen extrem schnelles und hochwertiges Bearbeiten von Türen- und Fensterbauteilen.
• lightPos – LED-Positionierung der Vakuum-Pods – Visuelles Positionierungssystem: über 6.000 LEDs zeigen Saugnapfgröße, Position und Orientierung an; Konsolenpositionen bis auf den Millimeter; RGB-LEDs auf der X-Achse zeigen den Bearbeitungsstatus und LEDs auf X/Y visualisieren Werkstückposition und -maße. Erleichtert den Wechselbetrieb ohne aufwendige Rüstzeiten.
• F4®Integrate Software – Integrierte CNC-Software inkl. Werkzeugbibliothek (F4Toolbox), CAM-Bereich mit integriertem CAD (F4Create) und Maschinenbedienung (F4Operate). Auf G-Code-Basis für einfache Integration externer Programme.
• Intuitive Touchscreen-Bedienung – Fortschrittliche, klar strukturierte Touchscreen-Oberfläche (24" Monitor) für hohe Bedienfreundlichkeit und schnelle Programm-/Parameter-Ausführung.
• Längsmesssystem – Automatische Längenmessvorrichtung bestimmt Werkzeuglänge in der Maschine mit 0,01 mm Genauigkeit und eliminiert Bediener-Messfehler.
• Hauptspindel (5 Achsen) – Leistungsstarke 5-Achsen-Spindel verfügbar mit 12 kW (Standard) oder optional 15 kW. Flüssigkeitskühlung und hochwertige Keramiklager für dauerhafte Präzision. Frequenzumrichter-geregelte Drehzahlen bis 24.000 min⁻¹.
• FORMAT4 Bohraggregat – Bohrkopf mit 18 Bohrspindeln: 12 vertikale Spindeln (32 mm Teilung) und 6 horizontale Spindeln (32 mm Teilung; 4 in X, 2 in Y), jede Spindel einzeln nutzbar; integrierter Nutfräser in X-Achse; umrichtergesteuerter Motor bis 7.500 min⁻¹. Der Bohrkopf deckt das komplette Arbeitsfeld für vertikales und horizontales Bohren ab.
• Aggregatsträger mit 2 Z-Achsen – Ermöglicht schnellen Wechsel zwischen Bohraggregat und Hauptspindel; Z-Hub 500 mm für längere Werkzeuge bei der Bearbeitung hoher Werkstücke.
• Rotierender Werkzeugwechsler (auslegerseitig montiert) – 24-fach Scheiben-/Werkzeugkarussell am Auslegerheck montiert; bewegt sich mit dem Ausleger entlang der X-Achse zur Minimierung von Werkzeugwechselzeiten und zur Steigerung der Produktivität.
• 12-fach linearer Werkzeugwechsler – Sorgt für kürzeste Rüstzeiten und Platz für Fräserwerkzeuge; Schutzabdeckung für HSK-Werkzeugaufnahme.
• Linearschienen & Achsantrieb – X-Achse: Kugelumlaufspindel auf gehärteten/polierten Linearschienen; X-Positionierung via gekrümmtem Zahnrad/Ritzel (Zahnstange mit schrägverzahnten Zähnen). Y/Z-Achsen: Kugelumlaufspindel mit gehärteten/polierten Linearschienen. Abgedichtete Lager und gehärtete/geschliffene Führungen für Langlebigkeit und Wiederholgenauigkeit.
• Maximale Verfahrgeschwindigkeit & Präzision – Hochwertige Zahnrad/Ritzel X-Achse mit Untersetzungsgetrieben und abgedichteten Lagern liefert hohe Präzision bei maximaler Geschwindigkeit und hervorragende Wiederholgenauigkeit.
• Automatische Zentralfettung – Zeitgesteuerte Schmierung aller beweglichen Achsen (X, Y, Z) für geringe Wartung und hohe Zuverlässigkeit; Schmierzyklus durch Achssteuerungen einstellbar.
• Spänetransporteur – Im Arbeitsbereich positioniert zur Entfernung von Abfällen und Spänen; manuelle Steuerung zur Entnahme; Konstruktion sorgt für saubere Werkstatt und minimierte Reinigungszeiten.
• Sichere Werkstückauflage – Verschiedene Formen von Vakuum-Pods für sichere Positionierung unterschiedlicher Werkstückgeometrien; flexible Nutzung von Vakuumsaugern und Spannvorrichtungen über die gesamte Konsole.
• Positionierungsanzeige – Standard-Konfiguration zeigt Werkstück, Auflagen und Vakuum-Pods gleichzeitig auf dem CNC-Bedienfeld an, um Kollisionen zu vermeiden; exakte Vakuum-Pod-Positionen werden laserindiziert. lightPos als Erweiterung verfügbar.

Technische Daten

• Modell: profit H500R
• Marke: Format4
• Leistung Hauptspindel: 12 kW (Standard) / optional 15 kW
• Drehzahl Hauptspindel: bis 24.000 min⁻¹ (umrichtergeregelt)
• Bohraggregat: 18 Bohrspindeln (12 vertikal + 6 horizontal), Teilung 32 mm
• Drehzahl Motor Bohraggregat (Umrichter): bis 7.500 min⁻¹
• Hub Z Aggregatsträger: 500 mm
• Vakuum-Pod-Höhe (Zweikreissystem): bis 100 mm
• lightPos LEDs: über 6.000 LEDs für Positionierungsrückmeldung
• Rotativer Werkzeugwechsler: 24 Positionen (auslegerseitig montiert)
• Linearer Werkzeugwechsler: 12 Positionen
• Achsführung: gehärtete und polierte Linearschienen mit Kugelumlaufspindeln; X-Achse gekrümmte Zahnrad-/Ritzel- und Zahnleitschiene
• Automatische Zentralfettung: zeitgesteuerte, pneumatisch aktivierte Schmierung für Führungen X/Y/Z
• Werkzeugwechselsysteme: Scheibenwechsler + linearer Wechsler für kurze Rüstzeiten
