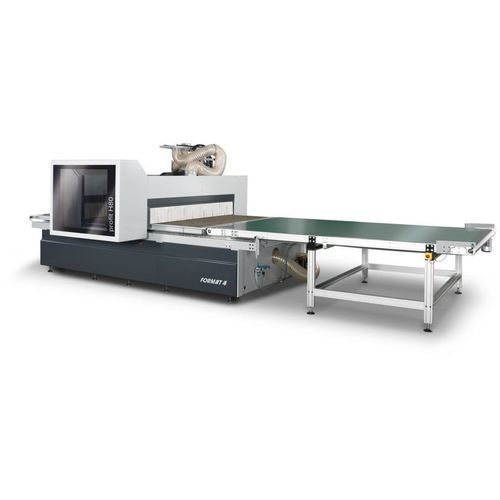

3/4-Achs-Bearbeitungszentrum H80I

vertikalfür Holzmit festem Tisch

Overview
Das CNC-Bearbeitungszentrum profit H80I von FORMAT4 ist für die Plattenbearbeitung in der Möbel- und Tischlerfertigung konzipiert und vereint Sägen, Bohren und Fräsen in einem Durchgang. Die Maschine unterstützt Nesting-Produktionsabläufe und lässt sich mit Belade-/Entlade- und Automationsmodulen integrieren – von der Einzelmaschine bis zur vollständig automatisierten Zelle.

Key advantages

• Integrierte Plattenbearbeitung: Schneiden, Bohren und Fräsen in einem Zyklus
• Konfigurierbare Automatisierung von Einzelmaschine bis zur vollautomatischen Zelle
• Hochgeschwindigkeits-Frässpindeln mit HSK F63-Schnittstelle
• Matrix-Vakuumtisch für vollständige Plattenunterstützung und Nesting-Effizienz
• Flexible Bohrkopfoptionen für Schrankfertigung und universelle Anwendungen
• Integrierte Softwarekette: F4®Solutions / F4®Integrate für CAD/CAM und Nesting
• Modulare Absaugung und Statusanzeigen für Werkstatt-Ergonomie

Highlights & features

• Smart Zoning: schnelles Handling und schneller Formatwechsel (Beispiele: 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm)
• Vakuum-Pods für kleine und komplexe Teile
• Matrix-Tisch mit optionalem 30 x 30 mm High-Flow-Raster für bessere Haltekräfte
• Positionsgesteuerte Absauganschlusssteuerung leitet die Absaugung zwischen Bohrkopf und Hauptspindel
• Kompakte Absaugglocke zur Optimierung des Absaugvolumens
• Statusanzeige mit Beleuchtung für schnelle Maschinenzustandsübersicht

Spindle
Frässpindel in Leistungsstufen 10, 12 oder 15 kW (serienabhängig) und bis zu 24.000 U/min. Motor invertergeregelt und am Z-Achsen-Bohrkopfträger montiert. Doppelte Linearführungen und geschliffene Kugelgewindetriebe sorgen für präzise vertikale Führung. Werkzeuginterface: automatische HSK F63-Spannung mit Sensorüberwachung und pneumatischer Reinigung.

The C-axis
Optional erhältliche interpolierende vierte Achse (360°) mit Druckluftanschluss für Aggregate, geeignet für komplexe Bearbeitungen und indexierte Operationen.

Individual drill head configuration
Bohrkopfkonfigurationen: nur vertikale Spindeln oder Spindeln plus Nutensäge für vertikale und horizontale Bearbeitung. Bohrkopf-Motoren invertergeregelt bis 7.500 U/min.

Automatic measuring system of the tool length
Automatische Werkzeuglängenmessung speichert jede Werkzeuglänge mit 0,01 mm Genauigkeit in der Datenbank zur Vereinfachung des Werkzeugmanagements und Reduktion der Rüstzeiten.

Perfect nesting with the matrix table
Der Phenolharz-Matrixtisch bietet vollständige Plattenunterstützung und präzise Positionierung für Nesting. Optionales Upgrade auf 30 x 30 mm High-Flow-Raster zur Verbesserung der Haltekräfte bei kleinen oder komplexen Formen.

Smart Zoning
Smart Zoning ermöglicht die schnelle Bearbeitung mehrerer Plattenformate und verkürzt Rüstzeiten zur Steigerung von Durchsatz und Flexibilität.

Vacuum pods
Unterstützung von Vacuum-Block-Pods erhöht die Vielseitigkeit für eine breite Palette an Bauteilgrößen und -formen.

Fence options
Optional montierbare Anschläge links oder rechts zur Verbesserung des Bedienerkomforts; durchgehende Anschläge für automatisierten Abwurf auf Förderbänder verfügbar.

Position-controlled extraction connection
Automatische Zuweisung der Absaugleistung zwischen Bohrkopf und Hauptspindel abhängig vom eingesetzten Werkzeug, zur Verbesserung der Absaugeffizienz.

Extraction bell
Kompakte Absaugglocke optimiert die Saugergebnisse und reduziert das erforderliche Absaugvolumen.

Height adjustable tool changer (including cover)
Höhenverstellbares lineares Werkzeugmagazin auf Maschinenbasis schützt Werkzeugplätze, verkürzt Werkzeugwechselzeiten und bietet Platz für bis zu 12 Werkzeuge und 3 Einheiten inklusive Schutzabdeckung.

Status indicator
Mehrfarbiges Beleuchtungssystem kommuniziert Maschinenstatus auf einen Blick und verbessert den Werkstattablauf.

F4®Solutions & F4®Integrate
Das integrierte Software-Ökosystem deckt CAD/CAM, Nesting-Optimierung, CAM-Werkzeugbibliotheken und Datentransfer zur Maschine ab, um eine durchgängige Produktionskette und Industry-4.0-Funktionalität zu ermöglichen.

Technical specifications

• Model: profit H80I
• Brand: FORMAT4
• Spindle motor power options: 10 kW, 12 kW, 15 kW (series dependent)
• Spindle speed: up to 24,000 rpm (milling spindle)
• Tool interface: HSK F63 with automatic clamping and pneumatic cleaning
• C-axis: optional interpolating 4th axis (360°) with compressed air interface
• Drilling head: configurable; inverter-controlled up to 7,500 rpm
• Tool measurement accuracy: 0.01 mm
• Vacuum table: phenolic resin; optional 30 x 30 mm high-flow matrix
• Tool changer: height-adjustable, up to 12 tools and 3 units, with cover
• Automation: scalable loading/unloading and cell integration to full automation
• Panel formats (Smart Zoning examples): 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm
• Extraction: extraction bell and position-controlled extraction connection
• Software: F4®Solutions / F4®Integrate for CAD/CAM, nesting and machine control
