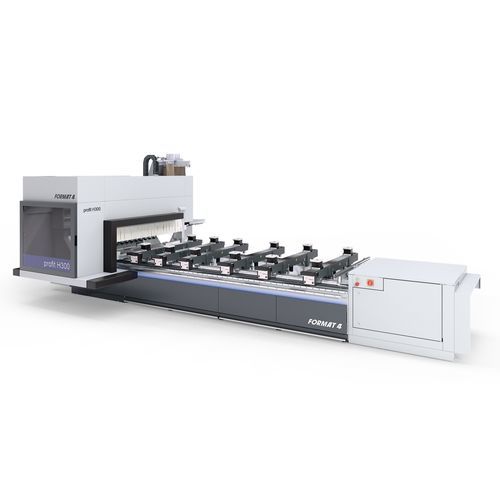

Vertikales CNC-Bearbeitungszentrum H300R

für HolzPortal12 Werkzeuge

Übersicht
Das profit H300R ist ein CNC-Bearbeitungszentrum in Portalbauweise, ausgelegt für die Bearbeitung von Platten und Massivholz mit erweitertem Y-Bereich. Es deckt die steigende Nachfrage nach maßgefertigten Produkten (Möbel, Türen, Fenster) ab und bietet flexible Konfigurationsmöglichkeiten, große Arbeitsfelder und integrierte Hardware-/Software-Lösungen von Format4 für produktive Ein-Lieferanten-Workflows.

Wesentliche Merkmale

• Maßgeschneiderte Finanzierungslösungen
• Konstant hohe Leistung im industriellen Dauerbetrieb
• Kundenspezifisch optimierte Produktionsabläufe
• Robustes Portal-Design mit Premium-Komponenten
• Verschiedene Ausstattungspakete mit Hightech-Lösungen
• Vollständige ingenieurtechnische Präzision
• Ergonomische Bedienerführung
• Ausgezeichnetes Industriedesign
• Qualität und Präzision aus Österreich (Format4)
• Hohe Produktivität und Prozesszuverlässigkeit
• Umfassendes Servicepaket vor, während und nach dem Kauf
• Automatisierungs- und vernetzte Werkstattlösungen
• Software und Maschinen aus einer Hand (F4Solutions)

Hauptfunktionen

• F4®Integrate CNC-Software: integrierte Werkzeugbibliothek (F4Toolbox), Programmierung (F4Create) und Maschinenbedienung (F4Operate) mit intuitiver Single-Screen-Oberfläche; G-Code-kompatibel für einfache Anbindung externer Programme.
• lightPos: LED-Positioniersystem für Vakuum-Pods mit über 6000 LEDs für eine schnelle, visuelle und präzise Positionierung von Pods/Consolen; visualisiert Saugergröße, Position, Orientierung und Werkstückabmessungen.
• autoPos: automatische Console- und Pod-Positionierung mit unabhängig gesteuerten Motoren für X-Achsen-Console-Bewegung und automatische Y-Achsen-Pod/Klemme-Positionierung; integrierte Reinigungs/Blasvorrichtung; unterstützt bis zu 6 Pods pro Console oder 2 Rahmenklemmen; Repositionierung im Pendelbetrieb möglich (abhängig von Ausstattung).
• Panel-Aktivierung / Console-Deaktivierung: kompatibel mit druckluftgesteuerten Rahmenklemmsystemen; individuelle Console-Deaktivierung ermöglicht Abfallentfernung ohne Vakuumfreigabe, wodurch exakte Werkstückpositionierung für nachfolgende Prozesse erhalten bleibt.
• Positionierungsanzeige: gleichzeitige Anzeige von Werkstück, Stützen und Vakuumpads auf der CNC-Anzeige zur Vermeidung von Kollisionen; exakte Pod-Positionen per Laser angezeigt; lightPos als Erweiterung verfügbar.
• Sichere Werkstückunterstützung: Vielzahl an Vakuum-Pod-Geometrien und flexible Nutzung von Saugern und Spannvorrichtungen über die Consolen.
• Rahmenbearbeitung: Unterstützung von Vakuumpads und Rahmenklemmvorrichtungen für Rahmenbauteile; Rahmenklemmen arbeiten mit Druckluft für höhere Klemmkräfte; Druckluftanschlüsse an der Console-Basis.
• Zwei Arbeitsfeldgrößen: profit H300 16.33 (X = 3300 mm, Y = 1580 mm, Z = 250 mm Durchgangshöhe) und profit H300 16.53 (X = 5300 mm, Y = 1580 mm, Z = 250 mm Durchgangshöhe).
• Anreißreihen: hintere und mittlere Anschlagreihen serienmäßig; vordere Anschlagreihe optional für H300-Serie; massive Zylinderanschläge für flexibles Referenzieren kleiner bis großer Werkstücke.
• Wartungsöffnung: Haube leicht zu öffnen für schnellen Zugang beim Werkzeugwechsel oder Wartungsarbeiten.
• Intuitive 24" Touchscreen-Bedienung: klar strukturierte, selbsterklärende Benutzeroberfläche mit grafischer Steuerung für schnelles, präzises Arbeiten.
• Statusanzeige-Beleuchtung: innovatives Mehrfarb-Lichtsystem zur Anzeige des Maschinenstatus auf einen Blick.
• Werkstückzuführschienen / Ladeunterstützungen: unterstützen das Be- und Entladen großer oder schwerer Werkstücke und ermöglichen die Bedienung durch nur einen Anwender.
• Schablonenfräsen: separater Anschluss für Schablonen zur Fixierung komplexer Bauteile, die für Vakuumpads nicht geeignet sind.

Technische Daten

• Modellfamilie: profit H300R (Format4)
• Arbeitsfeldoptionen: profit H300 16.33 - X = 3300 mm, Y = 1580 mm, Z = 250 mm (Durchgangshöhe ab Console); profit H300 16.53 - X = 5300 mm, Y = 1580 mm, Z = 250 mm (Durchgangshöhe ab Console)
• Werkzeugplätze: bis zu 36 Werkzeugplätze (standortabhängig)
• Werkzeugwechsler: linearer 12-fach Werkzeugwechsler (standortabhängig)
• Maschinenaufbau: Portalbauweise (Brücke) mit verschweißtem Profilrohr-Chassis
• Vakuum/Spannung: flexible Vakuum-Pod-Geometrien und -Anzahl; Unterstützung für Rahmenklemmvorrichtungen (Druckluft)
• Automatisierungsoptionen: autoPos (automatische Console/Pod-Positionierung), lightPos (LED-Positionierung), erweiterte Softwarefunktionen zur Pod-Positionierung
• Steuerung / Software: F4®Integrate (F4Toolbox, F4Create, F4Operate) integrierte CNC-Software, G-Code-kompatibel
• Bedienoberfläche: 24" Touchscreen-Bedienung
• Wartung: leicht zu öffnende Haube für schnellen Werkzeugwechsel und Wartung
