CNC-Bearbeitungszentrum / 3-Achs H100

vertikalHSK F63Fräs

Überblick

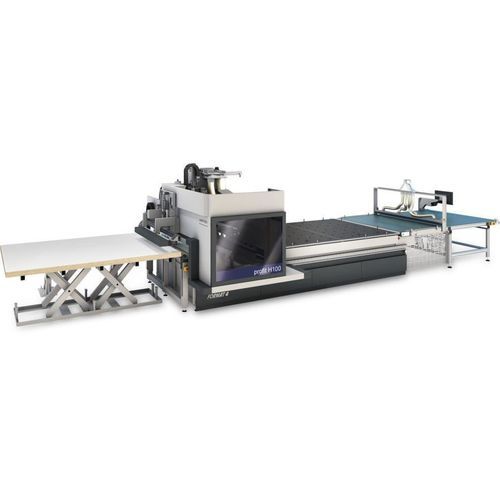

Der FORMAT4 profit H100 ist ein Nesting-CNC-Bearbeitungszentrum für Plattenzuschnitt, Bohren und Fräsen, entwickelt für zukunftssichere Schreinereien und Tischlereien. Er fertigt komplette Maßmöbel mit allen Bohrungen, Nuten und Verbindungen in einem Arbeitsgang. Moderne Nesting-Technologien gewährleisten bestmögliche Material- und Zeitersparnis. Das System lässt sich mit verschiedenen Be- und Entlade-Lösungen bis zur Vollautomation erweitern, um maximale Produktivität zu erreichen.

Wesentliche Produktbeschreibung
Erhältlich in vier Größen (16.38, 22.32, 22.43 & 22.61). Ausstattung: integriertes SMART ZONING Vakuummanagement, hohe Automationslevel, überdurchschnittliche Bohrköpfe, versenkte Anschlagreihen für uneingeschränkte Nutzung der Spindel und ein großer Z-Durchgang von 200 mm für flexible Bearbeitung hoher Werkstücke. Mit Standardwerkzeugwechsler und optionalem rotierendem Werkzeugwechsler sowie Aufnahmeraum für große Sägeblätter stehen bis zu 35 Werkzeugplätze zur Verfügung. Die automatische Vorbeschriftung auf dem Beladetisch minimiert Fehlerquellen und reduziert Durchlaufzeiten.

Highlights

• Smart Zoning: schnelles Bearbeiten mehrerer Plattenformate und schneller Formatwechsel
• Positionsgesteuerte Absauganschluss: dynamische Verteilung der Absaugkapazität zwischen Bohrkopf und Hauptspindel
• Automationslösungen: skalierbar bis zur Vollautomation mit verschiedenen Be-/Entladeoptionen

Produktevorteile & USP

• Maßgeschneiderte Finanzierungslösungen
• Konstant hohe Leistung im Industriebetrieb
• Kundenspezifisch optimierte Produktionslösungen
• Robustes Design mit Premiumkomponenten
• Vielzählige Varianten von Spezifikationspaketen mit High-Tech-Lösungen
• Komplette engineering Präzision
• Premium-Bedienkomfort
• Ausgezeichnetes Design
• Qualität und Präzision aus Österreich
• Unkompromittierte Produktivität
• Umfassendes Servicepaket vor, während und nach dem Kauf
• Automationslösungen und vernetzte Werkstattoptionen
• Software und Maschinen aus einer Hand

Details & Funktionen
F4®Integrate Software-Ökosystem: Werkzeugbibliothek (F4Toolbox), integrierter CAD/CAM-Bereich (F4Create), Maschinenbedienung (F4Operate) — eine einheitliche und intuitive Benutzeroberfläche für CNC-Workflows. Die Steuerung ist G-Code-basiert, um einfache Anbindung externer Industrieprogramme zu ermöglichen.

Spindeloptionen: Motorleistungen 10, 12 oder 15 kW (serienabhängig) mit Drehzahlen bis 24.000 rpm; frequenzumrichtergesteuert; Direktanbindung am Bohraufnahmemodul in Z-Achse; doppelte Linearführungen und geschliffene Kugelgewindetriebe für präzise vertikale Führung; automatische HSK F63 Werkzeugspannung mit Sensorprüfung und pneumatischer Werkzeughalterreinigung. C-Achse optional als 4. interpolierende Achse (360°) mit Druckluftschnittstelle.

Bohrkopf: konfigurierbare Bohrkopf-Layouts (nur vertikale Spindeln oder Spindeln plus Nutfrässäge für vertikale und horizontale Bearbeitung). Inverter-gesteuerter Motor bis 7.500 rpm.

Werkzeugmanagement: automatisches Längenmesssystem für Werkzeuge (Parametrierung der Werkzeuglängen auf 0,01 mm gespeichert); automatische Kennzeichnung am Beladetisch zur Minimierung von Fehlern und Reduzierung der Bearbeitungszeit.

Spanntechnik & Vakuum: Phenolharztisch kompatibel mit Vakuum-Block-Pods für erhöhte Variabilität; SMART ZONING Vakuummanagement für schnelles Bearbeiten unterschiedlicher Plattenformate (z. B. 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm).

Absaugung & Staubkontrolle: Absaughaube zur Optimierung der Saugergebnisse und Reduzierung des benötigten Absaugvolumens; positionsgesteuerter Absauganschluss verschiebt die volle Absaugkapazität je nach Bedarf zwischen Bohrkopf und Hauptspindel; obere Tischabsaugung auf dem Förderband reinigt Werkstückoberflächen während des Transports; Untertischabsaugung entfernt die letzten Späne.

Materialfluss & Automation: optionaler Plattenhubtisch für automatische Beladung (richtet Stapel auf Arbeitshöhe aus und positioniert sie); zahlreiche Automations-/Be- und Entlade-Lösungen für maximale Produktivität.

Wartung & Bedienkomfort: Wartungsöffnung für schnellen Zugang zum Werkzeugwechsel oder Service; Status-Lichtanzeige für sofortige Maschinenstatusinformation.

Technische Daten

• Modell / Handelsbezeichnung: profit H100
• Marke: FORMAT4 (Felder Group)
• Verfügbare Größen: 16.38, 22.32, 22.43, 22.61 (Serienvarianten)
• Z-Durchgangshöhe: 200 mm
• Maximale Werkzeugplätze: bis zu 35 (Standardwechsler + optionaler Rotationswechsler + Aufnahmeraum für große Sägeblatt)
• Spindel-Leistungsoptionen: 10 kW, 12 kW oder 15 kW (serienabhängig)
• Spindeldrehzahl: bis zu 24.000 rpm
• Spindelantrieb: frequenzumrichtergesteuert; automatische HSK F63 Werkzeugspannung; pneumatische Werkzeughalterreinigung
• C-Achse: optionale 4. interpolierende Achse (360°) mit Druckluftschnittstelle
• Bohrkopf: multiple Konfigurationen (vertikale Spindeln; Spindeln + Nutfrässäge); Inverter-Motor bis 7.500 rpm für Nutfräsen
• Werkzeugvermessung: automatische Werkzeuglängenmessung, Genauigkeit 0,01 mm
• Vakuummanagement: SMART ZONING für mehrere Formate und schnelle Formatwechsel
• Arbeitstisch: Phenolharztisch kompatibel mit Vakuum-Pods
• Absaugung: positionsgesteuerter Absauganschluss; Absaughaube; obere Tischabsaugung; Untertischabsaugung
• Automation: erweiterbar zur Vollautomation (Be-/Entlade-Lösungen, Hubtisch, Förderbandintegration)
• Automatische Vorbeschriftung: am Beladetisch zur Reduzierung von Fehlern und Durchlaufzeiten
• Wartung: leicht zugängliche Wartungsöffnung für Werkzeugwechsel und Service
• Software: F4®Integrate und F4®Solutions Ökosystem (integriertes CAD/CAM, Nesting-Optimierung, Maschinendatentransfer)
