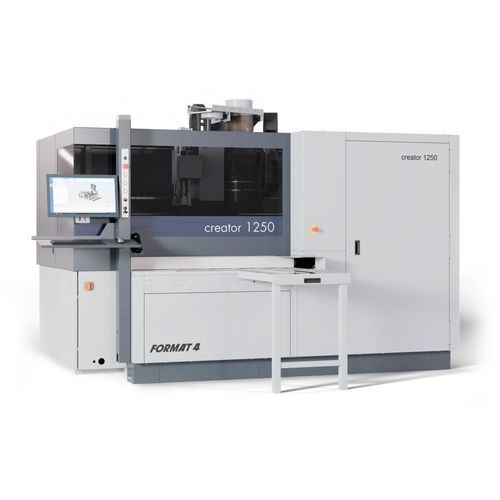

Vertikales Bearbeitungszentrum Creator 1250

für HolzHSK F63Fräs

Format4 Creator 1250 – kompaktes CNC-Bearbeitungszentrum für Platten
Der Format4 Creator 1250 vereint geringe Stellfläche mit einer leistungsfähigen Hauptspindel (bis 12 kW), konfigurierbaren Bohrköpfen und einem 17-fach Linearmagazin für kurze Rüstzeiten. Verarbeitbare Werkstücke bis 6 m Länge, 1250 mm Breite und 80 mm Stärke. Horizontaler Werkstücktransport und höhenverstellbare Auflagentische ermöglichen ergonomisches Handling und Einmann-Beladung. Rollen- und X-Achsen-Erweiterungen sind optional für lange Platten verfügbar.

Highlights

• Individuelle Finanzierungsmodelle
• Konstante Leistung im Dauerbetrieb
• Kundenspezifische Produktionslösungen
• Solides Design mit hochwertigen Komponenten
• Verschiedene Spezifikationspakete mit High-Tech-Optionen
• Umfassende Ingenieurspräzision
• Hoher Bedienkomfort
• Ausgezeichnetes Design
• Qualität und Präzision aus Österreich
• Produktivitäts- und Serviceorientierung
• Automatisierungs- und Vernetzungsfähigkeit
• Software und Maschine aus einer Hand

X-Achsen-Erweiterung (Option)
Optionale X-Achsen-Erweiterung bis 3600 mm (Standard 1470 mm) reduziert Rüstzyklen bei mittel- und langformatigen Werkstücken und erhöht den Durchsatz pro Schicht.

Zwei-Spann-System für Förderband (Option) — Kernpunkte
Zwei unabhängig servoangetriebene Spannbacken ermöglichen dynamische, unterbrechungsfreie Werkstückbewegung außer an den Spannpunkten.

• Präzisionskugellager in den Spannbacken dienen als Referenzpunkte für kantenfreundlichen Transport
• Vierseitige Formatierung mit vollautomatischer Späneabfuhr auf der Spannseite
• Keine manuelle Justage für Formatierung auf der Spannseite erforderlich
• Pneumatische Hubfreigabe beim Öffnen verhindert Verrutschen beim Positionieren und Wiedergreifen
• Positioniergeschwindigkeit bis 90 m/min für schnelle Rüstvorgänge
• Pneumatisch einstellbare Spannkraft über Regelventil mit Manometer

Dübelaggregat (X-Richtung) — Details
Das Dübelaggregat in X besteht aus zwei Einheiten: Einsetz-Einheit am Bohrkopf sowie Vibrator und Wasser/Klebe-Tanks im Maschinengehäuse. Dübeleinsatz in X-Richtung möglich; unterstützte Dübelbreite 8 mm; zulässige Dübellängen 20, 25, 30, 35 oder 40 mm (Toleranz ±0,2 mm). Quellfähige Dübel (mit Wasser aktivierbar) einsetzbar; Lagerung und Feuchte beeinflussen das Ergebnis.

Hauptspindel und Bohrkopf
Die Standardmaschine ist mit einer leistungsfähigen 12 kW Hauptspindel ausgestattet. Der Bohrkopf DH17 ist Serie (DH25 optional) und sorgt für umfassende Bearbeitung. Alle relevanten Spindeln sind motorisch angetrieben.

Vierseitige Formatierung
Die Fräseinheit ermöglicht vierseitige Formatierung und Ausschnitte bei rechtwinklig geformten Platten. Bei geeigneten Spannsystemen erfolgt die Späneabfuhr auf der Spannseite vollautomatisch.

Horizontaler Werkstücktransport — Bearbeitung von oben
Das horizontale Bearbeitungskonzept erlaubt die Handhabung schwerer Werkstücke durch eine Person; höhenverstellbare Auflagetische unterstützen das Materialhandling beidseitig der Maschine.

F4Integrate CNC-Software
F4Integrate umfasst Werkzeugbibliothek (F4Toolbox), CAM/CAD-Programmierung (F4Create) und Maschinenbedienung (F4Operate) in einer einheitlichen Oberfläche. Basierend auf G-Code für einfache Integration und Programmübernahme.

Werkzeugwechsler und Werkzeuge
Der 17-fach Linearmagazin bietet Platz für vielfältige Werkzeuge und bis zu 4 Aggregate, was kurze Werkzeugwechselzeiten gewährleistet.

Spindel — technische Hinweise
Verfügbare Motorleistungen: 9 kW und 12 kW; bis zu 24.000 rpm. Motor am Z-Achse montiert und frequenzgeregelt. Doppelte Linearführungen und geschliffene Kugelspindeln gewährleisten präzise Z-Führung. Automatische HSK F63 Werkzeugspannung mit Sensorprüfung und pneumatischer Werkzeughalterreinigung. Optionales C-Achse (interpolierend 360°) mit Druckluftschnittstelle verfügbar.

Individuelle Bohrkopfkonfigurationen (Optionen)
Wählen Sie Bohrköpfe entsprechend den Produktionsanforderungen:

• DH17: 11 vertikale Spindeln, 6 horizontale Spindeln, 1 Nutblatt in X
• DH25: 17 vertikale Spindeln, 8 horizontale Spindeln, 1 Nutblatt in X
• DH18 mit Lamello Clamex P Einsätzen: 14 vertikale Spindeln, zwei horizontale Bohrgruppen (X und Y), Nutblatt in X, zwei Lamello Clamex Fräser

Zusätzliche Optionen und Systemmerkmale
Rollen- und Achsverlängerungen für längere Werkstücke, intelligente Spannsysteme, saubere Absaugtechnik, Automatisierungsbereitschaft und integrierte Softwarelösungen.

Technische Daten

• Modell: Creator 1250
• Max. Werkstücklänge: bis zu 6 m
• Max. Werkstückbreite: 1250 mm
• Max. Werkstückstärke: 80 mm
• Hauptspindelleistung: bis zu 12 kW (Varianten verfügbar)
• Hauptspindeldrehzahl: bis zu 24.000 rpm (je nach Version)
• Spindelschnittstelle: HSK F63 (automatische Spannsicherung)
• Werkzeugwechsler: 17-fach Linearmagazin (Platz für bis zu 4 Aggregate)
• Optionale X-Achsen-Erweiterung: bis zu 3600 mm
• Zwei-Spann-Förderer: unabhängige servoangetriebene Spannbacken; Positioniergeschwindigkeiten bis 90 m/min; pneumatisch einstellbare Spannkraft
• Dübelaggregat: Dübelbreite 8 mm; Dübellängen 20/25/30/35/40 mm; Toleranz ±0,2 mm; quellfähige Dübel unterstützt
• Bohrkopfoptionen: DH17 (11V/6H), DH25 (17V/8H), DH18 Lamello (14V + horizontale Gruppen + Lamello-Fräser)
• Vorhub / max. Bohrlänge: 70 mm
• Nutblatt (X): max. Durchmesser 120 mm; max. Zahndicke 10 mm; bis 7.500 rpm
• Steuerungssoftware: F4Integrate (Werkzeugbibliothek, CAM/CAD, F4Operate)
• Bearbeitungskonzept: horizontaler Werkstücktransport (Bearbeitung von oben)
• Bauweise: robuste Konstruktion mit sauberer Absaugtechnik und Automatisierungsbereitschaft
