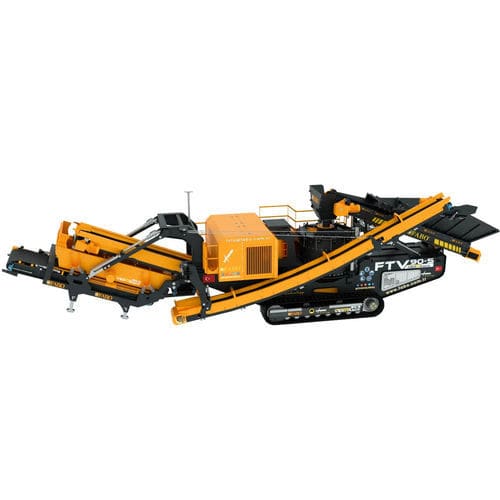

Brecher mit Vertikalachse FTV-90-s

mobildieselbetriebenfür Sand

Übersicht
Die mobile Vertikalschaft-Aufprallbrech- und Siebanlage FTV-90-s bietet integriertes Feinschlagen und Klassieren auf einem kettenmobilen Fahrgestell. Entwickelt für hohe Sandproduktion im Bereich 0–5 mm und für die Verarbeitung harter, abrasiver Gesteine wie Basalt und Granit, integriert die Anlage Beschickung, Brechen, Sieben und Fördertechnik mit PLC-Automation sowie optionalen Hybrid- und Schmierlösungen.

Bandförderer

• Der Bandförderer fördert das beschickte Material zum Brecher und gewährleistet eine gleichmäßige Zudosierung.
• Ausgestattet mit zwei Antriebsmotoren und Motorschutz zur Vermeidung von Überhitzung.
• Arbeitsintensität von Förderer und Brecher ist an das Automationssystem gekoppelt für synchronen Betrieb.
• Automationslogik: hohe Brecherstromaufnahme stoppt Bunkerzufuhr, um Anhäufungen und Verschleiß zu verhindern; niedrige Stromaufnahme erhöht die Zufuhr zur Kapazitätsmaximierung.

Vertikalschaftbrecher (VSI)

• Hauptmaschine zur Produktion von Feinsand mit hoher Effizienz im Bereich 0–5 mm.
• Zerkleinerung durch einen Hochgeschwindigkeitsrotor, der Material gegen Schutzbeläge schleudert; geeignet für harte und abrasive Zuschläge.
• Rotordurchmesser: Ø 900 mm (VSI-900 Rotor).
• Maximale Zuführgröße: 50 mm.
• Schutzbeläge schützen das Brechergehäuse vor Verschleiß; sie sind verschraubt für schnellen Austausch und einfache Wartung.
• Konzipiert für hohe Durchsatzleistung und vereinfachte Instandhaltung.

Vibrationssieb

• Trennt das zerkleinerte Material in geforderte Korngrößen und leitet Fraktionen zu Lagerfördern.
• Beispiel für Siebfläche: 1500 x 3200 mm (Siebfläche projektbezogen konfigurierbar).
• Robuste Stahlfedern ermöglichen durchgehenden Betrieb unter widrigen Bedingungen.
• Siebgewebe können schnell gewechselt werden, um Stillstandzeiten zu minimieren.

Lagerbänder / Klappbare Förderer

• Klappbare Lagerförderbänder transportieren Produkte zu Lagerbereichen und reduzieren das Transportmaß im eingeklappten Zustand.
• Verschleißfeste Bandmaterialien und verstärkte Baugruppen für lange Lebensdauer.
• Eigenschaften: Bandverstellung, Antriebstrommeln, gekuppelte Motoren.

Separatorband (Magnetabscheider)

• Der groß dimensionierte Magnetabscheider am Band umfasst Permanentmagnetblock, endloses Separatorband, Antriebsmotor und magnetisch isolierten Stahlrahmen.
• Das MBS-Serien-Permanentmagnetdesign verhindert unerwünschte Metallhaftung am Rahmen.
• Optionaler 3-Pol-Magnetfeldaufbau zur verbesserten Trennung erhältlich.

Fahrwerk

• Raupenmobilität mit 500 mm breiten Ketten für robuste Beweglichkeit auf unebenem Gelände.
• Zweiteilige Fahrgeschwindigkeitsregelung für kontrolliertes Bewegen und Positionieren.

Automationssystem

• PLC-basierte Steuerungseinheit am Gerät für vollautomatische Steuerung von Brecher, Förderern und Beschickung.
• Steuert und optimiert Beschickung und Förderung zur Effizienzsteigerung und Geräteschonung.
• Professionelle Bedienoberfläche, Fernsteuerung und optionale Hitzesensorüberwachung sind verfügbar.

Generator- & Hybridsystem

• Onboard-Generator sichert unterbrechungsfreie Stromversorgung; Hybridtechnik ermöglicht Betrieb mit Diesel oder Netzstrom.
• Hybridmodus verhindert Ausfälle bei instabiler Netzversorgung und kann deaktiviert werden, um Netzstrom des Einsatzortes zu nutzen.

Automatisches Schmiersystem (optional)

• Zeitgesteuerte, gleichmäßige Fettdosierung an Lagern und schmierpflichtigen Komponenten.
• Verringert Wartungszeit und manuellen Aufwand; optimiert Schmierstoffmenge zur Senkung der Betriebskosten.

Hydrauliksystem

• Hydraulische Steuerarme betätigen Bunkerabdeckungen und Förderer ohne Manpower.
• Schnelle, praktische und mobile Bedienung ermöglicht rasches Ein-/Ausschalten und Verlegen.
• Vorteile: keine manuelle Bedienung erforderlich, schnelle Einsatzverlagerung, praktische Lösung.

Konstruktion & Wartungsmerkmale

• Verschraubte Schutzbeläge für schnellen Austausch.
• Wartungsfreundliche Konstruktion für schnelle Eingriffe an Rotor, Belägen und Siebkomponenten.

Transportmaße / Technische Zeichnungen
Transportmaße und detaillierte technische Zeichnungen stehen für das Modell in metrischen und imperialen Varianten zur Verfügung.

Technische Daten

• Modell: FTV-90-s
• Brechertyp: Vertikaler Aufprallbrecher (VSI), VSI-900 Rotor (Ø 900 mm)
• Max. Zuführgröße: 50 mm
• Hauptproduktbereich: Sandproduktion 0–5 mm (hohe Leistung)
• Beispiel Siebgröße: 1500 x 3200 mm (konfigurierbar)
• Bandförderer: 2 Motoren, Motorschutz, an Automatisierung gekoppelte Steuerung
• Lagerförderbänder: Klapptyp, verschleißfeste Bänder
• Separatorband: Dauermagnet (MBS-Serie), optionales 3-Pol-Magnetfeld
• Kettenbreite: Ketten 500 mm (robuste Mobilität)
• Automatisierung: PLC-Steuerung, Fernbedienung, optionale Wärmeüberwachung
• Stromoptionen: Onboard-Generator mit hybrider Diesel/Elektro-Fähigkeit (Hybrid optional)
• Schmierung: automatisches Schmiersystem (optional)
• Hydraulik: hydraulische Steuerarme für Bunkerabdeckungen und Förderer
