Backenbrecher FTJ-11-75

mobildieselbetriebenPrimär

Übersicht

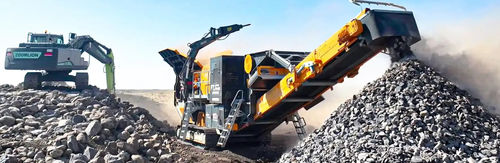

Die mobile Backenbrechanlage FTJ-11-75 ist eine kettenbetriebene, leistungsstarke Einheit für den Primärbruch von Gestein, Beton und Bauschutt. Sie vereint Beschickung, Primärzerkleinerung, Trennung und Lagerhandling für den Einsatz vor Ort.

Vibrationsbeschickungstrichter
Der Vibrationsbeschickungstrichter nutzt Vibromotoren und Stahlfedern, um das eingefüllte Material schnell zur Brechanlage zu fördern. Ein verschraubtes Grizzly-Sieb verhindert das Eindringen schlammiger Materialien; Siebgrößen werden nach Kundenanforderung festgelegt. Robuste Bauweise und A1-Qualitätsfedern gewährleisten lange Lebensdauer.

Backenbrecher
Geeignet für harte, abrasive Materialien mit hohem Siliziumgehalt (Basalt, Granit). Die bewegliche Backe reduziert Material durch kompressive/elliptische Bewegung gegen die feste Backe. Die hydraulische Verstellung ermöglicht schnelle Einstellung der Backenöffnung zur Bestimmung der Korngröße. Austauschbare Verschleißplatten schützen das Innengehäuse und erleichtern die Wartung. Wichtige Komponenten sind bewegliches Pitman, Schwungrad-System und Spannvorrichtung.

Lagerbänder (klappbare Förderer)
Klappbare Lagerförderer transportieren zerkleinerte Produkte schnell in Lagerbereiche und reduzieren Transportabmessungen. Verschleißbeständige Bandkomponenten verlängern die Lebensdauer. Gezeigte Komponenten: Bandquerungen, Antriebstrommeln und gekoppelte Motoren.

Separatorband (Magnetabscheider)
Das übergroße Separatorband enthält einen permanenten Hauptmagnetblock, ein endloses Separatorband, den Antriebsmotor und einen magnetisch isolierten Stahlrahmen (MBS-Serie) zur Vermeidung unerwünschter Metallanhaftungen. 3-Pol-Magnetfeldstruktur vorhanden.

Kettenlaufwerk
Das Kettenlaufwerk ermöglicht Mobilität mit einer Kettenbreite von 500 mm. Die Ketten sind für vielseitige Bewegungen und Widerstandsfähigkeit in schwierigem Gelände ausgelegt; Konstruktion nach A1-Qualität und CE-Standards.

Automationssystem
Die Anlage wird PLC-gesteuert mit einem Maschinenbedienfeld. Die Automation steuert Brecher, Lagerbänder und Beschickungstrichter. Optionale Funktionen: professionelle Schnittstelle, Fernsteuerung und optionaler Hitzesensor-Schutz.

Generator / Hybridsystem
Ein integrierter Generator liefert Energie für kontinuierlichen Betrieb. Die Hybridkonfiguration ermöglicht Betrieb mit Diesel und/oder Netzstrom, um unregelmäßige oder fehlende Netzzufuhr auszugleichen. Die Hybridkapazität ist wählbar gemäß dem Energiebedarf der Baustelle zur Optimierung von Kraftstoffverbrauch und Effizienz.

Automatisches Schmiersystem (optional)
Ein optionales automatisches Schmiersystem fördert Fett an erforderliche Punkte während Betrieb und Wartung und sorgt so für gleichmäßige Verteilung und reduzierte Ausfallzeiten sowie geringeren Schmierstoffverbrauch.

Hydrauliksystem
Hydraulische Steuerungen bewegen Trichterabdeckungen und Lagerbänder ohne manuelle Arbeit durch schnell schaltende Hydraulikarme.

• Vorteile: arbeitet ohne Personal
• Verschafft den zugehörigen Teilen schnelle Mobilität
• Schnelle und praktische Lösung

Versandmaße (metrisch)
Modell | L | W | H
FTJ-11-75 | 15650 mm | 3365 mm | 3660 mm

Versandmaße (imperial)
Modell | L | W | H
FTJ-11-75 | 51' 4" | 11' | 12'

Hinweise zu Komponenten und Konstruktion
Die Anlage umfasst: Vibrationsbeschickungstrichter mit Grizzly-Sieb und Vibromotoren; Backenbrecher mit hydraulischer Spaltverstellung und austauschbaren Verschleißplatten; klappbare Lagerförderer mit Antriebstrommeln; magnetisches Separatorband mit isoliertem Stahlrahmen; 500 mm Kettenlaufwerk; PLC-basierte Automation mit optionalem Hitzesensor und Fernsteuerung; hybride Generator-Anordnung; optionales automatisches Schmiersystem; hydraulische Steuerarme und hydraulische Trichterabdeckungen.

Eigenschaften / Technische Daten

• Modell: FTJ-11-75
• Anwendung: Primärbruch von Gestein, Beton und Bauschutt
• Beschickung: Vibrationsbeschickungstrichter mit Vibromotoren und Stahlfedern; verschraubtes Grizzly-Sieb (Siebgrößen nach Kundenanforderung)
• Brechertyp: Backenbrecher mit beweglichem Pitman, Schwungrad-System und Spannvorrichtung
• Backeneinstellung: Hydraulisches Einstellsystem für gewünschte Korngröße
• Schutz: Austauschbare Schutzplatten im Inneren des Brechers
• Lagerungshandling: Klappbare Lagerförderbänder mit verschleißfesten Elementen, Bandquerungen und Antriebstrommeln
• Separator: Permanentmagnetischer Separator der MBS-Serie mit endlosem Band und magnetisch isoliertem Rahmen; 3-Pol-Magnetfeld
• Kettenlaufwerk: 500 mm Kettenbreite; ausgelegt für vielseitige Mobilität und schwieriges Gelände
• Automatisierung: PLC-basierte Vollautomatisierung, professionelle Schnittstelle, Fernsteuerung; optionaler Hitzesensor-Schutz
• Stromversorgung: Generator mit Hybridbetrieb (Diesel + Netz) — wählbare Kapazität je nach Einsatzort; niedriger Kraftstoffverbrauch / hohe Effizienz
• Wartung: Optionales automatisches Schmiersystem für optimale Fettdistribution und reduzierte Wartungszeit
• Hydraulik: Hydrauliksteuerarme für Trichterabdeckungen und Lagerbänder (schnelle, arbeitnehmerfreie Bedienung)
• Versandmaße (L x W x H): 15650 mm x 3365 mm x 3660 mm
