Brecher mit Vertikalachse FTV-70-s

mobildieselbetriebenfür Sand

Übersicht

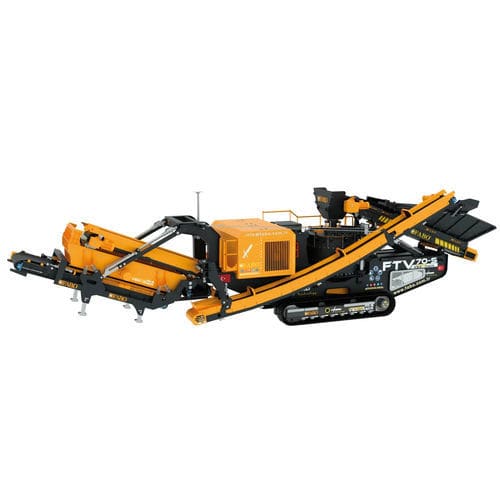

Der FTV-70-s ist eine fahrbare, kettengeführte Prallbrecher- und Siebanlage mit vertikalem Wellenaufprall (VSI), entwickelt für eine leistungsstarke Produktion von 0–5 mm Sand und die Formgebung von mittelharten, abrasiven Gesteinen wie Basalt und Granit. Das integrierte Design vereint Zuführung, Zerkleinerung, Siebung und Lagerung für mobile Einsätze vor Ort.

Banddosierer
Der Banddosierer gewährleistet eine kontinuierliche, geregelte Zuführung zum VSI-Brecher. Hauptpunkte :

• Zwei gekuppelte Antriebsmaschinen für zuverlässige Zuführung und Mobilität.
• Motorschutzsystem gegen Überhitzung und Störungen.
• Automatisierte zweistufige Zuführungslogik zur Balance von Brecherbelastung und Durchsatz :
• Schritt 1: Bei steigender Produkt­dichte und Brecherstrom reduziert die Automatisierung die Trichterzufuhr, um Überlastung und Verschleiß zu vermeiden.
• Schritt 2: Bei sinkender Dichte und Strom erhöht die Automatisierung die Trichterzufuhr, um den Durchsatz zu maximieren.

Vertikaler Schachtbrecher
Der VSI-700 ist auf die Erzeugung hoher Anteile kubischen Feinsandes (0–5 mm) optimiert. Wichtige Merkmale :

• VSI-700 Rotor mit Ø 700 mm Durchmesser.
• Hochgeschwindigkeitsrotor wirft Aufgabematerial gegen Verschleißplatten, um kubische Kornform und effiziente Formgebung zu erzielen.
• Maximale Zuführgröße: 35 mm.
• Verschraubte, austauschbare Schutzplatten für schnelle Wartung und verlängerte Lebensdauer.
• Ausgelegt für hohe Produktivität und zugängliche Wartungspunkte.

Schwingungs-Sieb
Das Schwingungs­sieb trennt das zerkleinerte Material in Zielfraktionen und leitet die Produkte zu den Lagerbändern. Hauptpunkte :

• Typische Siebeinheit: 1300 x 3000 mm (kundenspezifisch anpassbar).
• Robuste Stahlfedern für durchgehenden Betrieb unter hoher Belastung.
• Schnellwechsel-Siebbeläge zur Minimierung von Stillstandszeiten bei Wartung.

Lagerbänder / Faltbare Förderer
Faltbare Lagerförderer verringern das Transportvolumen und vereinfachen die Logistik. Merkmale: faltbare Förderer, Bandquerungen, Antriebstrommeln, gekoppelte Motoren und verschleißfestes Bandmaterial für lange Serviceintervalle.

Separatorband (Magnetabscheider)
Ein integrierter Magnetabscheider auf dem übergroßen Förderband entfernt ferromagnetische Verunreinigungen mittels Permanentmagnetblock, endlosem Separatorband und isoliertem Stahlrahmen, um unerwünschte Metallansammlungen zu vermeiden.

Fahrwerk
Die Kettenfahrwerk-Mobilität mit 500 mm Gleitschienenbreite bietet :

• Vielseitige Manövrierfähigkeit auf schwierigem Gelände.
• Zweistufige Geschwindigkeitsanpassung für Fahr- und Positionierbetrieb.
• Auslegung für CE-konforme Schwerlastanwendung.

Automatisierungssystem
Eine PLC-basierte Steuerung und ein professionelles HMI regeln Brecherbetrieb, Zuführungen und Förderbänder. Automatisierungsfunktionen umfassen Fernsteuerung und optionale Hitzesensor-Schutzfunktionen für kritische Komponenten.

Generator & Hybridtechnik
Optionale Generator- und Hybrid-Diesel/Netz-Konfigurationen sichern den Dauerbetrieb, wenn Netzstrom fehlt oder instabil ist. Merkmale :

• Wählbarer Betrieb im Diesel-, Netz- oder Hybridmodus.
• Möglichkeit, den Generator bei stabilem Netz auszuschalten.
• Ausgelegt für geringen Kraftstoffverbrauch und hohe Energieeffizienz.

Automatische Schmieranlage (optional)
Die optionale automatische Schmierung liefert dosierte Fettmengen an Lager und Verschleißteile, reduziert manuelle Wartung, sorgt für gleichmäßige Schmierung und verkürzt Wartungszyklen.

Hydrauliksystem
Hydraulische Steuerungen und Abdeckungen ermöglichen schnelle, fernunterstützte Abläufe. Vorteile :

• Weniger manueller Aufwand bei Montage und Faltung.
• Schnelle Beweglichkeit wichtiger Bauteile.
• Praktische und sichere Ein/Aus-Betriebe für den Feldeinsatz.

Schutz & Wartung
Verschraubte Verschleißplatten, Schutzverkleidungen und zugängliche Servicekomponenten sind so ausgelegt, dass Stillstandszeiten minimiert und Wartungsarbeiten vor Ort erleichtert werden (Siebaustausch, Schmierung, Motorkontrollen).

Anwendungen
Geeignet für die Produktion von Feinsand und formgefertigten Zuschlagstoffen, Sekundär-/Tertiärzerkleinerung in Steinbrüchen und Baustellen sowie für mobile Einsätze auf schwierigem Terrain mit kettengeführten Einheiten.

Technische Daten

• Modell: FTV-70-s
• Marke: FABO
• Brechertyp: VSI (Vertical Shaft Impact) – VSI-700
• Rotordurchmesser: Ø 700 mm
• Maximale Zuführgröße: 35 mm
• Hauptproduktfokus: 0–5 mm Sandproduktion (hohe Kapazität)
• Nominales Siebmaß Beispiel: 1300 x 3000 mm (anpassbar)
• Lagerförderer: faltbarer Typ, zusammenklappbar für den Transport
• Separator: Permanentmagnet 3‑Pol-Feld (Separatorband)
• Kettenbreite: 500 mm (Fahrwerkmobilität)
• Antrieb & Steuerung: PLC-basierte Automatisierung, Fernsteuerung verfügbar, Hitzesensor-Schutz optional
• Generator: hybrid diesel/netzfähig (optionale Kapazitäten verfügbar)
• Automatische Schmierung: optional (gleichmäßige Fettverteilung für Lager und Brecherteile)
• Banddosierer: 2 gekoppelte Motoren, Motorschutz, automatisierte Zuführungslogik in zwei Stufen (Dichte/Amperage-Steuerung)
• Verschleißschutz: verschraubte austauschbare Auskleidungen für schnelle Wartung
