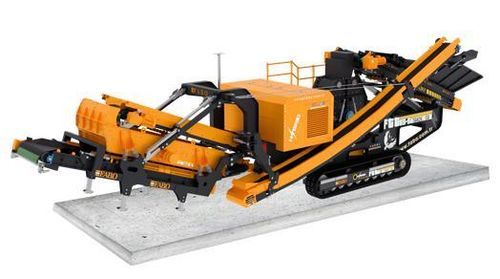

Brecher mit Vertikalachse FTT-100-S

mobildieselbetriebenfür Sand

Übersicht
Die mobile tertiäre Prallbrecher- und Siebanlage FTT-100-S bietet leistungsfähige tertiäre Zerkleinerung und Siebung zur Herstellung feiner Gesteins- und Sandfraktionen. Die auf Raupen montierte Einheit ist für Mobilität vor Ort und Dauerbetrieb unter harten Bedingungen ausgelegt.

Bandförderer
Der Bandförderer fördert das Beschickungsmaterial schnell in den tertiären Brecher. Er wird von zwei Motoren angetrieben und ist mit Motorschutz gegen Überhitzung ausgestattet. Die Zuführleistung ist mit dem Automatisierungssystem gekoppelt: Das System reduziert den Bunkertransfer bei steigendem Brechstrom, um Blockaden zu vermeiden, und erhöht den Transfer bei sinkendem Strom, um die Durchsatzleistung zu halten.

Tertiärbrecher
Der Tertiärbrecher verfügt über einen Hochgeschwindigkeitsrotor und ein hydraulisch zu öffnendes Gehäuse für Wartungszugang. Das Material wird durch schnell rotierende Rotoren, die auf Pendelpaletten treffen, bis auf eine Endfraktion von 0–5 mm zerkleinert. Entladeklappen geben das Produkt an das Vibrationssieb weiter. Der Rotor kann die Drehrichtung wechseln, um Palettenverschleiß zu minimieren.

Vibrationssieb
Das Vibrationssieb trennt das Material aus dem Vertikalschlagbrecher in die gewünschten Größen und leitet die Fraktionen zu Lagerbereichen. Die Siebmaße sind kundenspezifisch anpassbar. Das Sieb verwendet langlebige Stahldruckfedern und austauschbare Siebgewebe für kontinuierlichen Betrieb und kurze Wartungszeiten.

Lagerrförderbänder
Faltbare Lagerförderbänder transportieren die separierten Produkte zu den Lagerplätzen und reduzieren im zusammengefalteten Zustand die Maschinenstandfläche. Die Fördergurte sind verschleißbeständig gefertigt für lange Lebensdauer.

Separatorband (magnetisch)
Der magnetische Separator über dem Überbreitförderer besteht aus einem Permanentmagnetblock, endlosem Separatorband, Antriebsmotor und magnetisch isoliertem Stahlrahmen, um ungewolltes Metallhaften am Rah­men zu verhindern.

Fahrwerkssystem
Das 500 mm breite Fahrwerkssystem bietet Mobilität und Widerstandsfähigkeit in schwierigem Gelände. Die Raupenmontage ermöglicht schnelle Standortverlagerungen. FABO setzt F&E ein, um die Einhaltung von A1 Quality- und CE-Standards sicherzustellen.

Automatisierungssystem
Die Anlage wird durch ein PLC-basiertes Vollautomatisierungssystem gesteuert. Kernkomponenten — Brecher, Lagerförderer und Beschickungstrichter — werden über ein Bedienfeld mit professioneller Benutzeroberfläche und Fernsteuerungsoptionen verwaltet. Optionale Wärmesensorüberwachung ist verfügbar.

Generator / Hybridsystem
Der an Bord befindliche Generator stellt die benötigte Energie für den unterbrechungsfreien Betrieb bereit. Die Hybridkonfiguration ermöglicht Betrieb mit Diesel- und Elektrokraft, empfohlen bei instabiler oder nicht vorhandener Netzversorgung. Die Hybridkapazität ist an den Energiebedarf der Baustelle anpassbar.

Automatisches Schmiersystem (optional)
Ein automatisches Schmiersystem versorgt relevante Bauteile während Betrieb und Wartung mit Fett, gewährleistet gleichmäßige Verteilung, reduziert Schmiermittelverbrauch und senkt Wartungszeiten.

Hydrauliksystem
Das Hydrauliksystem betätigt Trichterabdeckungen und Lagerförderer ohne manuelles Eingreifen mittels hydraulischer Steuerarme für schnelle Ein-/Aus-Schaltvorgänge.

• Arbeitsbetrieb ohne manuelle Bedienkräfte
• Schnelle Mobilisierung der zugehörigen Bauteile
• Schnelle und praxisorientierte Lösung für den Einsatz vor Ort

Technische Daten / Spezifikationen

• Modell: FTT-100-S
• Tertiärbrecher-Rotor: Ø 1200 x 1000 mm
• Maximale Beschickungsgröße: 120 mm
• Vibrationssieb-Abmessungen (Beispiel): 1500 x 4200 mm (Siebabmessungen anpassbar)
• Endprodukt erreichbar durch den Tertiärbrecher: bis 0–5 mm
• Rotor des Brechers reversibel (arbeitet in zwei Richtungen) zur Minimierung des Palettenverschleißes
• Fahrwerksbreite: 500 mm
• Generator: Hybridtechnologie — Diesel- und Elektrobetrieb (Hybridkapazität optional)
• Automatisches Schmiersystem: optional, automatische Fettverteilung
• Bandförderer: 2 Motoren, Motorschutz, automatisierungsgekoppelte Beschickungssteuerung
• Materialien und Komponenten ausgelegt auf Langlebigkeit: robustes Pendelsystem, austauschbare Siebgewebe, langlebige Stahlfedern
