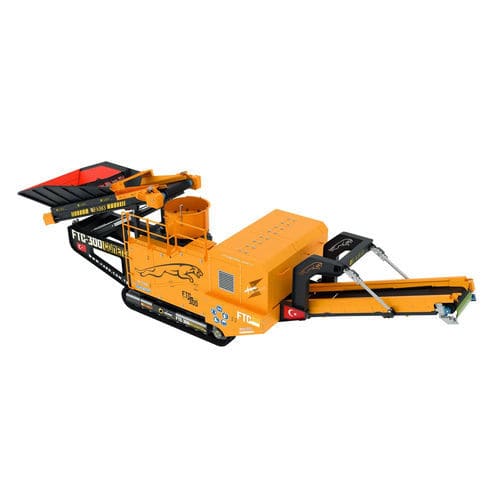

Kegelbrecher FTC-300

mobildieselbetriebenkompakt

Übersicht
Der mobile Kegelbrecher FTC-300 bietet leistungsstarke, kettenmobilierte Zerkleinerung, hohe Kapazität und zuverlässige Leistung für Steinbrüche, Bergbau und Zuschlagstoffprojekte.

Bandförderrer
Der Bandförderrer leitet das befüllte Material schnell zum Brecher. Der Bandförderrer wird von 2 Motoren angetrieben, bietet Mobilität und enthält ein Motorschutzsystem gegen Überhitzung. Die Arbeitsintensität von Förderer und Brecher ist mit dem Automatisierungssystem gekoppelt.

Automatisierungs-Interaktion
Schritt 1: Ist die Dichte des zerkleinerten Produkts im Brecher hoch, steigt der Stromverbrauch des Brechers; das Automatisierungssystem erkennt diese Erhöhung und stoppt den Bunkertransfer, um Ansammlungen im Vorschub und übermäßigen Verschleiß zu verhindern.

Schritt 2: Ist die Dichte des zerkleinerten Produkts gering, sinkt der Stromverbrauch; das Automatisierungssystem erkennt diese Abnahme und erhöht den Bunkertransfer, sodass der Beschickungstrichter schneller Material liefert und die Produktionskapazität auf maximalem Niveau hält.

Kegelbrecher
Die Motorleistung wird auf die Getriebewelle übertragen und über Zahnräder an die Nabe weitergeleitet. Kern und Mantel im Brecher zerkleinern Gestein in Stücke. Die robuste Rotordrehzahl und die starke Getriebestruktur ermöglichen hohe Produktion und erlauben dem FTC-300, mit maximaler Kapazität zu arbeiten.

Brechkammer (Tabelle)
Überschrift: Brechkammer | Maximale Zuführung | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC: 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF: 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | (keine Daten) | (keine Daten) | (keine Daten) | (keine Daten) | (keine Daten) | (keine Daten) | (keine Daten)

Wesentliche Maschinendaten (Tabelle)
Produktionskapazität: 220-340 TPH
Brechertyp: Kegelbrecher
Leistung: 500 kVA
Gewicht: 42.000 kg

Lagerschnecken / Lagerbänder
Die faltbaren Lagerförderbänder von FABO transportieren die gebrochenen Produkte schnell in den Lagerbereich. Die faltbare Konstruktion minimiert die Maschinengröße. Verschleißfeste Fördergurte sorgen für lange Lebensdauer.

Kettenlaufwerk
Das Kettenlaufwerk ermöglicht die Mobilität der Maschine; Kettenbreite 500 mm. Die Ketten sind für schwieriges Gelände ausgelegt. Das System unterstützt vielseitige Mobilität und die Einhaltung der A1 Quality- und CE-Standards.

Automatisierungssystem
Die kettenmobilierte Brechanlage wird von einem vollständigen Automatisierungssystem (PLC) gesteuert. Der Betriebsmodus der Maschine wird über das on-machine Automatisierungsfeld eingestellt. Ausrüstungen wie Brecher, Lagerbänder und Beschickungstrichter werden vom Automatisierungssystem gesteuert. Das System umfasst eine professionelle Schnittstelle, PLC-Steuerung, Fernbedienungsfähigkeit und optionale Hitzesensor-Schutzfunktion.

Generator & Hybridtechnologie
Der Generator liefert kontinuierlich die benötigte Energie. Die Hybridtechnologie ermöglicht den Betrieb mit Dieselkraftstoff und/oder Netzstrom. Das Hybridsystem wird eingesetzt, wenn Netzenergie unregelmäßig oder nicht verfügbar ist; es verhindert Fehlfunktionen durch unregelmäßigen Stromfluss und kann deaktiviert werden, wenn Netzstrom verfügbar ist. Die Kapazität des Hybridsystems kann optional an den Energiebedarf angepasst werden.

Automatische Schmieranlage (optional)
Die automatische Schmieranlage liefert während Betrieb und Wartung das benötigte Schmierfett an die Komponenten, gewährleistet gleichmäßige Verteilung und minimiert manuelle Arbeit. Sie führt die Schmierung in Sekunden durch, verwendet optimale Ölmenge und reduziert Wartungskosten.

Hydrauliksystem
Das Hydrauliksystem betätigt Bunkerabdeckungen und Lagerbänder ohne manuellen Aufwand. Es verwendet hydraulische Steuerarme für schnelle On/Off-Betriebe.

• Arbeitet ohne Personalbedarf
• Gewährt schnelle Beweglichkeit der zugehörigen Teile
• Schnelle und praktische Lösung

Technische Daten

• Modell / Handelsbezeichnung: FTC-300
• Hersteller / Marke: FABO
• Produktionskapazität: 220-340 TPH
• Brechertyp: Kegelbrecher (Verwendete Komponenten der CC-300 Serie)
• Stromversorgung: 500 kVA (Generator / hybridfähig)
• Betriebsenergien: Dieselgenerator und Netzstrom (Hybridtechnologie)
• Maschinengewicht: 42.000 kg
• Zuführöffnung (Kegelbrecher): 215 mm
• Kettenbreite: 500 mm
• Automatisierung: PLC-basierte professionelle Schnittstelle mit Fernbedienung und optionalem Hitzesensor-Schutz
• Optionale Systeme: Automatische Schmieranlage
• Detaillierte Bereiche der Brechkammer: siehe obenstehenden Block Brechkammer (EC- und EF-Werte je Einstellung)
