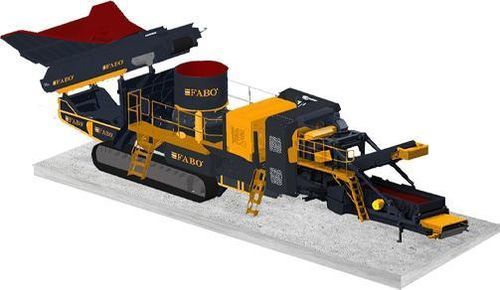

Kegelbrecher FTC-300-s

mobildieselbetriebenhohe Kapazität

Übersicht
Die mobile Kegelbrecher-Siebanlage FTC-300-s ist eine kettenmobile Lösung, die Zuführung, Zerkleinerung, Siebung und Materialförderung zu Lagerbereichen integriert. Sie ist für leistungsstarke Vor-Ort-Produktionsprozesse ausgelegt und bietet Hybrid-Stromoptionen sowie vollständige Automatisierung zur Aufrechterhaltung konstanter Durchsatzraten und effizienter Baustellenlogistik.

Bandzuführung
Der Bandförderer überträgt Material zum Brecher und verfügt über Motorschutz und Automatisierung zur Regelung der Zufuhr und Vermeidung von Überlastungen.

• Motorschutz gegen Überhitzung
• Zufuhrintensität gesteuert durch die Anlagenautomatisierung
• Zweistufige Automatiklogik zur Anpassung der Bunkerförderung basierend auf dem Brecherstrom

Kegelbrecher
Ausgelegt auf hohe Rotorgeschwindigkeit und robuste Zahnradübertragung, um die Nennkapazität zu liefern. Die Kraftübertragung erfolgt über das Ritzelwellen- und Nabengetriebe, um das Material auf Sollgrößen zu zerkleinern.

• Referenzmodell im System: CC-300
• Fütteröffnung (Kegel): 215 mm
• Ritzelwelle, Nabe und Zahnräder für zuverlässige Leistungsübertragung

Vibrationssieb
Das Vibrationssieb trennt Produkte nach Größe und speist Lagerbänder; Siebmaße lassen sich projektspezifisch anpassen.

• Standard-Siebgröße: 1500 x 4200 mm
• Robuste Stahlfedern für Dauerbetrieb
• Schnellwechsel-Siebgewebe für rasche Wartung

Lagerbänder & Separatorband
Faltbare Lagerförderbänder reduzieren das Transportvolumen. Separatorbänder enthalten einen Permanentmagnetblock und ein endlos laufendes Band zur Metallabscheidung.

• Faltbare Förderbänder für kompakte Transporte
• Bandführungen, Antriebstrommeln und gekoppelte Motoren
• Option: 3-Pol-Magnetfeld für Separatoren

Kettenlaufwerk
Das Kettenlaufwerk sorgt für Mobilität auf schwierigem Gelände; Laufbreite: 500 mm. Die Systeme sind nach Qualitäts- und CE-Anforderungen entwickelt.

Automatisierungssystem
Die PLC-basierte Automatisierung steuert Brecher, Förderer und Trichter über eine professionelle Benutzeroberfläche und Fernsteuerungsoptionen.

• PLC-Steuerung
• Professionelle Benutzeroberfläche
• Fernsteuerung und optionale Hitzesensor-Schutzfunktion

Generator (Hybridtechnologie)
Der Hybridgenerator ermöglicht den Betrieb mit Diesel- und/oder Netzstrom an Standorten mit unregelmäßiger Versorgung. Die Hybridleistung wird auf Anlagenanforderungen ausgelegt.

• Hybridbetrieb: Diesel + elektrisch
• Optionen mit geringem Kraftstoffverbrauch
• Für effizienten Dauerbetrieb ausgelegt

Automatische Schmieranlage (optional)
Die optionale automatische Schmieranlage verteilt Fett an Schlüsselkomponenten, reduziert Wartungszeiten und gewährleistet gleichmäßige Schmierzyklen.

Hydrauliksystem
Hydraulische Antriebe bedienen Trichterabdeckungen und Förderbänder für schnelle, mannlose Anpassungen.

• Hydraulische Steuerarme
• Hydraulische Trichterabdeckungen und Bandantriebe
• Betrieb ohne manuelle Eingriffe

Brechkammer - Maximale Beschickung (Tabelle)
Brechkammer | Maximale Beschickung | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC | 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF | 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | - | - | - | - | - | - | -

Komponenten & Kerndaten

• Produktionsleistung: 220-340 TPH
• Brechertyp: Kegelbrecher (CC-300 referenziert)
• Leistung: 500 kVA (Generator / Hybridoption)
• Vibrationssieb: 1500 x 4200 mm
• Gewicht (ca.): 51.500 kg
• Fütteröffnung (Kegel): 215 mm

Technische Spezifikationen

• Produktionsleistung: 220-340 TPH
• Brechertyp: Kegelbrecher (CC-300 referenziert)
• Leistung: 500 kVA (Generator / Hybridoption)
• Vibrationssieb: 1500 x 4200 mm
• Maschinengewicht: 51.500 kg
• Fütteröffnung (Kegel): 215 mm
• Laufbreite: 500 mm
• Automatisierung: PLC-Schnittstelle, Fernsteuerung, optionale Hitzesensor-Schutzfunktion
• Optionale Systeme: Automatische Schmierung, Hybridgenerator
• Hauptkomponenten: Bandzuführung mit Motorschutz, faltbare Lagerbänder, magnetischer Separator (Permanentmagnet), hydraulisches Trichtersystem
