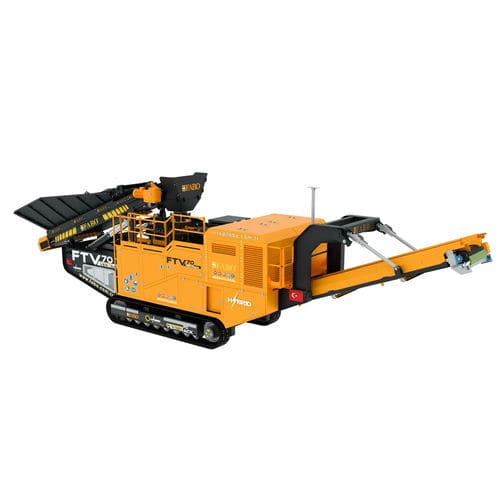

Brecher mit Vertikalachse FTV-70

mobilauf Raupenfür Sand

Überblick
Der FTV-70 ist ein mobil auf Ketten fahrbarer Vertikalprallbrecher (VSI) zur effizienten Profilierung und Feinzerkleinerung von Stein und Beton. Er liefert hohe Sandproduktion (0-5 mm) und eignet sich für harte, abrasive Materialien wie Basalt und Granit. Zu den Hauptsystemen zählen Bandzuführungen, faltbare Lagerbandförderer, Kettenmobilität, Automatisierung (PLC), Hybrid-Generatoroptionen, hydraulische Betätigung und optionale automatische Schmierung.

Bandzuführung
Die Bandzuführung überträgt geladenes Material schnell zum Brecher. Sie wird von zwei Motoren angetrieben und verfügt über Motorschutz gegen Überhitzung. Zuführung und Brecher sind an das Automatisierungssystem gekoppelt, das die Zufuhr in zwei Schritten anpasst:

• Schritt 1: Erhöht sich der Strom des Brechers wegen hoher Materialdichte, erkennt die Automatisierung dies und stoppt die Bunkerzufuhr, um Produktansammlungen und Verschleiß zu vermeiden.
• Schritt 2: Sinkt der Brecherstrom wegen geringer Materialdichte, erhöht die Automatisierung die Bunkerzufuhr, um die Produktionskapazität zu maximieren.

Vertikalprallbrecher (VSI-700)
Der Vertikalprallbrecher ist für eine hohe 0-5 mm Sandproduktion optimiert und verwendet einen Hochgeschwindigkeitsrotor, der das Aufgabegut gegen Verschleißbekleidungen schleudert. Schutzbekleidungen sind verschraubt für schnellen Austausch und verringern das Gehäuseverschleiß. Rotor-Ø: Ø 700 mm. Maximale Zuführgröße: 35 mm. Geeignet für mittelgroßen Basalt und Granit mit hoher Abriebfestigkeit und bietet einfache Wartung.

Lagerbänder & faltbare Förderer
Faltbare Lagerbandförderer transportieren zerkleinerte Produkte schnell zu Lagerbereichen und reduzieren die Maschinenstellfläche im eingefahrenen Zustand. Die Bänder sind verschleißfest gefertigt, um lange Lebensdauer sicherzustellen. Lagerbänder lassen sich zum Transport zusammenfalten, um Transportmaße zu minimieren.

Trennband
Übergroße magnetische Trennförderbänder (MBS-Serie) enthalten einen Permanentmagnetblock, endloses Trennband, Motor und magnetisch isolierten Stahlrahmen, um unerwünschte Metallansammlungen zu verhindern. Merkmale: 3-Pol-Magnetfeld und Antriebstrommeln.

Kettensystem
Die Mobilität der Maschine wird durch ein Kettensystem mit 500 mm Breite bereitgestellt, das vielseitige Mobilität und Widerstandsfähigkeit gegenüber schwierigem Gelände bietet. Das Kettensystem unterstützt zweistufige Geschwindigkeitsanpassung und ist ausgelegt, A1 Quality- und CE-Standards zu erfüllen.

Automatisierungssystem
Die Ketten-Zerkleinerungsanlage wird von einem vollständigen Automatisierungssystem (PLC) mit professioneller Benutzeroberfläche und Fernsteuerungsoptionen gesteuert. Die Automatisierung verwaltet Brecher, Lagerbänder und Beschickungstrichter und umfasst optionalen Hitzesensorschutz.

Generator & Hybridtechnologie
Der eingebettete Generator liefert unterbrechungsfreie Energie und unterstützt Hybridbetrieb (Diesel + Netz). Der Hybridmodus ermöglicht den Einsatz an Standorten mit unregelmäßiger oder fehlender Netzanbindung; der Generator kann abgeschaltet werden, wenn Netzenergie verfügbar ist. Die Kapazität des Hybridsystems wird optional an die Energiebedürfnisse der Anlage angepasst.

Automatisches Schmiersystem (optional)
Die optionale zentrale automatische Schmierung liefert präzises Fett an Lager und Schmierpunkte, minimiert Wartungszeit und Personalaufwand und verwendet optimale Ölmengen zur Kostensenkung.

Hydrauliksystem
Das Hydrauliksystem betätigt Bunkerabdeckungen und Lagerbänder ohne manuelle Eingriffe mittels hydraulischer Steuerarme. Vorteile sind schnelle, praktische Vorgänge und Mobilität der betreffenden Bauteile.

Versandmaße (metrisch)
Modell: FTV-70
L: 16260 mm B: 3000 mm H: 3650 mm

Weitere visuelle / konstruktive Merkmale

• Wartungsfreundliches Design für Brecherbeläge und Komponenten.
• Gekoppelte Motoren für Zuführung und Förderer mit Motorschutzsystemen.
• Verschraubte Schutzbeläge des Gehäuses für schnellen Austausch.

Technische Daten

• Modell: FTV-70
• Brechertyp: Vertikal (VSI)
• Rotor-Ø: Ø 700 mm
• Produktionskapazität: 70-150 t/h
• Maximale Zuführgröße: 35 mm
• 0-4 mm (Sand) Staubkapazität: 35-55 t/h
• Versandmaße (L x B x H): 16260 mm x 3000 mm x 3650 mm
• Kettenbreite: 500 mm
• Merkmale: Bandzuführung mit Automatisierungskopplung, faltbare Lagerförderer, Trennband mit Permanentmagnet, PLC-Automatisierung mit Fernsteuerung, Hybrid-Generatoroption, optionale automatische Schmierung, hydraulische Bunkerabdeckungen
