Brecher mit Vertikalachse FTV-90

mobildieselbetriebenfür Sand

Übersicht

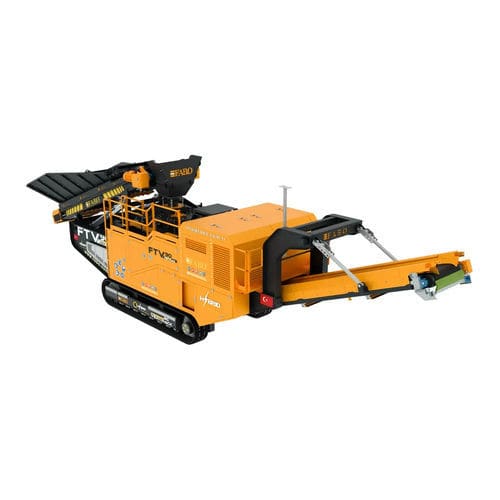

Der mobile Vertikalachs-Prallbrecher FTV-90 übernimmt das Formen und die Feinzerkleinerung von Gestein und Beton mit einem raupenmobilen VSI-System, optimiert für die Sandproduktion 0–5 mm. Ideal für harte und abrasive Materialien (z. B. Basalt, Granit). Der Rotor beschleunigt das Mahlgut und wirft es gegen verschraubte Verschleißplatten für kontrollierte Körnungsformung und schnellen Austausch.

Bandzuführung (Belt Feeder)
Der Bandzuführer transportiert das beschickte Material zum Brecher und wird von zwei Motoren angetrieben. Er verfügt über Motorschutz gegen Überhitzung und wird durch das Automatisierungssystem gesteuert, um die Arbeitsintensität zu regeln.

• Diese Funktion arbeitet in zwei Schritten:
• Schritt 1: Erhöht sich die Dichte des zerkleinerten Produkts im Brecher, steigt der Strombedarf; das Automatisierungssystem erkennt dies und stoppt die Bunkerzufuhr, um Ansammlungen zu verhindern und Verschleiß zu reduzieren.
• Schritt 2: Sinkt die Dichte des zerkleinerten Produkts, verringert sich der Strombedarf; das Automatisierungssystem erhöht die Bunkerzufuhr, sodass der Beschickungstrichter Material schneller liefert und die Produktion gehalten wird.

Vertikalachs-Brecher (VSI)
Der Vertikalachs-Brecher ist auf maximale Ausbeute bei der Sandproduktion 0–5 mm ausgelegt und für harte, abrasive Materialien geeignet. Innere Schutzbeläge verhindern Gehäuseverschleiß und sind verschraubt für schnellen Austausch. Der Hochgeschwindigkeitsrotor schleudert Material gegen die Beläge, um eine kontrollierte Körnungsformung zu erzielen.

Wesentliche VSI-Merkmale

• Modellreferenz: VSI-900 (Vertikalachs-Bauweise)
• Rotor-Ø: Ø 900 mm
• Konzipiert für wartungsfreundliche Pflege und schnellen Belagwechsel
• Maximale Zuführgröße (Beispiel): 50 mm (genaue Werte siehe technische Daten)

Lagerbänder / Faltbare Förderbänder
Faltbare Lagerförderbänder fördern das zerkleinerte Produkt schnell in die Lagerbereiche und reduzieren die Stellfläche im eingefahrenen Zustand. Bänder und Komponenten (Traverse, Antriebstrommeln, gekoppelte Motoren) sind verschleißfest ausgeführt für lange Lebensdauer.

Trennförderband
Übergroße Trennförderbänder nutzen permanente Magnetabscheider der MBS-Serie mit Hauptmagnetblock, endlosem Trennband, Antriebsmotor und magnetisch isoliertem Stahlrahmen, um unerwünschte Metallhaftung zu vermeiden. Merkmal: 3-poliges Magnetfeld, Antriebstrommeln und angepasste Motoren.

Fahrwerk
Das Fahrwerk (referenzierte Kettenbreite 500 mm) ermöglicht Mobilität im anspruchsvollen Gelände. Es bietet zweistufige Geschwindigkeitsanpassung und ist robust konstruiert gemäß A1 Quality und CE-Anforderungen.

Automatisierungssystem
Die raupenmobile Anlage wird von einem PLC-basierten Automatisierungssystem mit professioneller Bedienoberfläche gesteuert. Kernkomponenten (Brecher, Lagerförderer, Beschickungstrichter) werden über das Bedienfeld verwaltet. Verfügbare Funktionen: Fernsteuerung und optionaler Hitzesensor-Schutz.

Generator / Hybridsystem
Ein integrierter Generator liefert die benötigte Energie und ermöglicht Hybridbetrieb (Diesel + Netzstrom). Die Hybridkonfiguration erlaubt den Betrieb bei fehlender oder instabiler Netzversorgung und kann abgeschaltet werden, um Netzstrom vor Ort zu nutzen. Die Hybridleistung ist je nach Einsatzort konfigurierbar.

Automatisches Schmiersystem (optional)
Das automatische Schmiersystem versorgt die erforderlichen Teile während Betrieb und Wartung mit Fett, sorgt für gleichmäßige Verteilung, minimiert Schmierstoffverbrauch und reduziert Wartungszeit und Arbeitsaufwand.

Hydrauliksystem
Das Hydrauliksystem ermöglicht die automatisierte Bewegung von Bunkerabdeckungen und Lagerbändern über hydraulische Steuerarme, ohne manuellen Eingriff, und ermöglicht ein schnelles, praktisches Arbeiten.

• Arbeitet ohne Bedarf an manueller Bedienung
• Gewährleistet schnelle Beweglichkeit der zugehörigen Teile
• Schnelle und praktische Bedienung

Leistungsmerkmale der Maschine

• Hohe Produktionskapazität für feinen Sand (0–5 mm)
• Effizienter Betrieb mit verschraubten Schutzbelägen für schnellen Austausch
• Raupenmobilität mit 500 mm Kettenbreite
• PLC-basierte Automatisierung, Fernsteuerung und optionaler Hitzesensor-Schutz
• Hybrider Generator als Option für Diesel/Netzbetrieb
• Optionale automatische Schmierung zur Reduzierung des Wartungsaufwands

Diagramme & Technische Zeichnung
Die Produktunterlagen enthalten technische Zeichnungen, Versandmaßdarstellungen und mehrere Abbildungen der raupenmobilen VSI-Einheit, des Rotors und der Fahrwerksbaugruppe.

Technische Daten

• Handelsbezeichnung: FTV-90
• Brechertyp: Vertical Shaft Impact (VSI)
• Typischer Rotor-Ø: Ø 900 mm (VSI-900)
• Maximale Zuführgröße (referenziert): 50 mm
• Hauptanwendungen: Formgebung und Feinzerkleinerung von Stein und Beton; Sandproduktion 0–5 mm
• Zuführsystem: Belt Feeder mit 2 Motoren und Motorschutz
• Lagerförderer: Faltbare Förderbänder (folding type)
• Separator: Permanentmagnetabscheider (MBS-Serie) verfügbar
• Fahrwerk: Kettenbreite 500 mm; zweistufige Geschwindigkeitsanpassung
• Steuerung: PLC-basierte Automatisierung mit professioneller Schnittstelle und Fernsteuerung
• Stromversorgung: Generator mit hybrider (Diesel + elektrisch) Fähigkeit (optional)
• Wartungsmerkmale: Verschraubte Schutzbeläge für schnellen Austausch; optionales automatisches Schmiersystem
• Optionale Schutzmaßnahmen: Hitzesensor-Schutz (optional)
