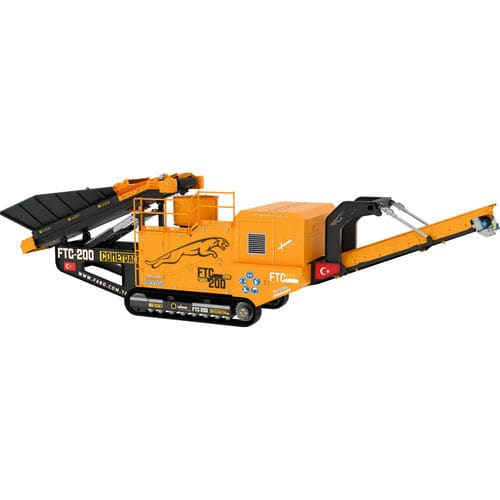

Kegelbrecher FTC-200

mobilhohe Kapazitätdieselbetrieben

Übersicht
Der mobile Kegelbrecher FTC-200 ermöglicht effizientes sekundäres und tertiäres Brechen von hartem Gestein und Beton mit einem leistungsstarken Kegelsystem auf Raupen. Die mobile Raupenanlage integriert Beschickung, Brechen, Lagerbandförderung und Automatisierung für leistungsfähige Vor-Ort-Brechanlagen.

Brechkammer (ausgewählte Daten)
Maximale Beschickung: 5 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41
EC: 185 | - | - | - | - | - | 66-119 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-220 | 109-218 | 114-157
EF: 35 | 38-60 | 40-89 | 42-95 | 45-101 | 49-109 | 52-105 | 56-105 | 60-71 | - | - | - | - | - | - | -

Wesentliche technische Daten

• Produktion: 150-250 TPH
• Brechertyp: Kegelbrecher
• Leistung: 275 kVA
• Gewicht: 38.500 kg

Bandbeschicker
Der Bandbeschicker fördert das beladene Material schnell in den Brecher. Er ist mit zwei Motoren für die Mobilität und einer Motorschutzvorrichtung gegen Überhitzung ausgestattet. Der Betrieb des Beschickers ist mit dem Brecher über das Automatisierungssystem gekoppelt und arbeitet in zwei Schritten: Schritt 1 — steigt der Brecherstrom (hohe Dichte des zerkleinerten Produkts), stoppt die Automatisierung den Trichtertransfer, um Ansammlungen und Verschleiß zu vermeiden; Schritt 2 — fällt der Brecherstrom (niedrige Dichte), erhöht die Automatisierung den Trichtertransfer, um die Produktion auf Maximum zu halten.

Kegelbrecher
Der Kegelbrecher überträgt die Kraft vom Motor auf die Zahnrad-/Pignonwelle und die Nabe. Mit Kern und konkaver Backe zerkleinert er Gestein auf gewünschte Korngrößen. Der FTC-200 verfügt über einen robusten Kegel (CC-200) mit hoher Rotorgeschwindigkeit und einer stabilen Zahnradstruktur. Beschickungsöffnung angegeben als 185 mm für die relevante Konfiguration.

Lagerbänder & Separatorbänder
Faltbare Lagerförderbänder lassen sich zusammenklappen, um Transport-/Installationsabmessungen zu reduzieren, und fördern zerkleinerte Produkte in den Lagerbereich. Das magnetische Separatorband (MBS-Serie) besteht aus einem permanenten Magnetblock, endlosem Trennband, Motor und magnetisch isoliertem Stahlrahmen, ausgelegt, um unerwünschte Metallanhaftung zu verhindern.

Fahrwerkssystem
Das Raupenfahrwerk bietet Mobilität auf schwierigem Untergrund. Kettenbreite: 500 mm. Das Fahrwerk ist für vielseitige Mobilität und Konformität mit Qualitäts- und CE-Standards ausgelegt.

Automatisierungssystem
Vollautomatisierung auf PLC-Basis steuert Brecher, Beschickungstrichter und Lagerförderer. Zu den Funktionen gehören professionelle Schnittstelle, PLC-Steuerung, Fernsteuerungsfähigkeit und optionale Hitzesensor-Schutzfunktion. Die Automatisierung optimiert den Betriebsmodus und schützt die Anlage durch Anpassung der Beschickung entsprechend der Brecherbelastung.

Generator & Hybridbetrieb
Das hybride Generatorsystem liefert die benötigte Leistung; es kann mit Diesel oder Netzstrom betrieben werden. Die Hybridkonfiguration verhindert Ausfälle durch unregelmäßige Versorgung und kann entsprechend dem Energiebedarf der Baustelle dimensioniert werden. Hervorgehobene Vorteile: niedriger Kraftstoffverbrauch, hohe Effizienz und optionale Hybridnutzung des Netzes, wenn verfügbar.

Automatische Schmierung (optional)
Gewährleistet gleichmäßige Fettverteilung an allen Schmierstellen, reduziert Wartungszeit und -aufwand, minimiert Ölverbrauch und sichert fehlerfreie Schmierung während des Betriebs.

Hydrauliksystem
Das Hydrauliksystem betätigt Trichterabdeckungen und Lagerförderer ohne manuelle Arbeit über hydraulische Steuerarme; es führt Ein-/Aus-Betriebe schnell aus. Vorteile umfassen:

• Betrieb ohne Personalaufwand
• Schnelle Beweglichkeit der zugehörigen Bauteile
• Schnelle und praktische Lösung für Betrieb und Wartung

Transportabmessungen
Metric: FTC-200 — L 16150 mm | W 3050 mm | H 3650 mm
Imperial: FTC-200 — L 52' 11" | W 10' | H 11' 11"

Spezifikationen / Technische Daten

• Modell: FTC-200
• Produktion: 150-250 TPH
• Brechertyp: Kegelbrecher (CC-200)
• Stromversorgung: 275 kVA (Generator / Hybridoption)
• Maschinengewicht: 38.500 kg
• Beschickungsöffnung (angegeben): 185 mm (konfigurationsabhängig)
• Bereiche Brechkammer EC / EF: siehe Block Brechkammer oben für EC / EF-Werte
• Kettenbreite: 500 mm
• Automatisierung: PLC-Steuerung, professionelle Schnittstelle, Fernsteuerung, optionaler Hitzesensor
• Optionale Systeme: automatische Schmierung, Hybridgeneratorkonfiguration
• Hydraulische Systeme: hydraulische Steuerarme, hydraulische Trichterabdeckungen und -förderer
