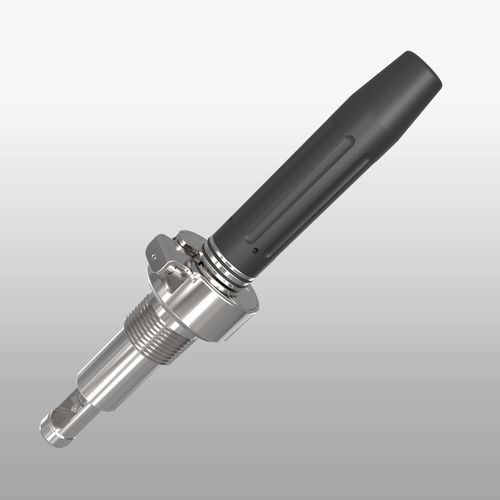

Wechselarmatur EXtract 850M

manuell

Produktbeschreibung
EXtract 850M ist eine manuell betätigte Wechselarmatur für Tanks und Rohrleitungen, geeignet zum Einbau von Ø12–120 mm Sensoren. Die Armatur ist in Edelstahl (1.4404 / 316L) oder Polypropylen (PP) erhältlich. Ein integriertes Verriegelungssystem hält den eingesetzten Sensor in Position und ermöglicht gleichzeitig die Ausrichtung sowie Einstellung des Schutzkorbs zum Schutz des Sensors vor mechanischen Einflüssen.

Ihre Vorteile auf einen Blick

• wahlweise mit oder ohne Kabelschutz
• per Hand bedienbar bis 2 bar Prozessdruck
• Schutzkorb im entriegelten Zustand ausrichtbar
• Verriegelung des Tauchrohrs in den Endpositionen 'Messen' bzw. 'Service'
• 76 mm Eintauchtiefe (bei ausgefahrenem Schutzkorb)
• weitere Prozessanschlüsse auf Anfrage

Ausführung / Optionen

• Material (mediumberührt): PP; Edelstahl 1.4404 / 316L
• Dichtungswerkstoff (mediumberührte Dichtungen): EPDM (FDA/USP VI); FPM (Viton)
• Sensor Typ: 120 mm, PG13,5, Ø12 mm
• Prozessanschlüsse (Auswahl): MNPT 1"; Gewinde G1" innen/männlich; Ingold DN25 G1 1/4" O‑Ring‑Position 28 mm
• Kabelschutz: ohne / mit Kabelschutz

Anwendungen

• Für alle Ø12/120 mm Sensoren mit PG13,5 Gewinde (pH-Glas- und ISFET-Sensoren, Leitfähigkeits- oder Temperatursensoren, Trübung und andere optische Sensoren)
• Lebensmittel und Getränke
• Wasser und Abwasser
• ermöglicht den Sensorausbau bei laufendem Prozess

Technische Daten

• Prozessdruck: 0...6 bar
• Prozesstemperatur: 10...80 °C
• Umgebungstemperatur: -10...70 °C
• Sensoren: 120 mm Ø12 PG13,5
• Materialien: Edelstahl 1.4404 (316L) < Ra 0.78µm; PP
• Dichtungen: EPDM; FPM (Viton)
• Prozessanschlüsse: Gewinde NPT 1"; Gewinde G 1"; Ingold DN25 G 1¼"
• Antrieb: manuell, axial verschiebbar
• Rückmeldung: ohne
• Verfahrweg Schutzkorb: 36 mm
