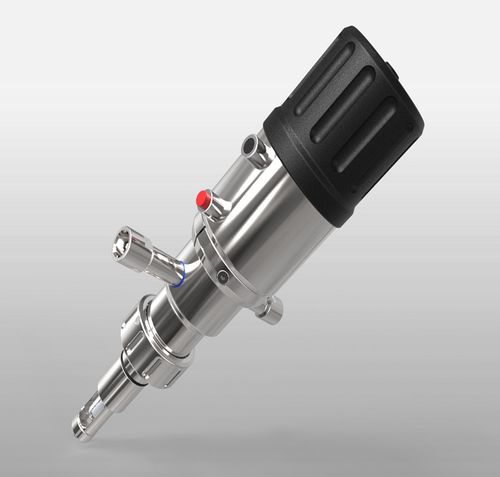

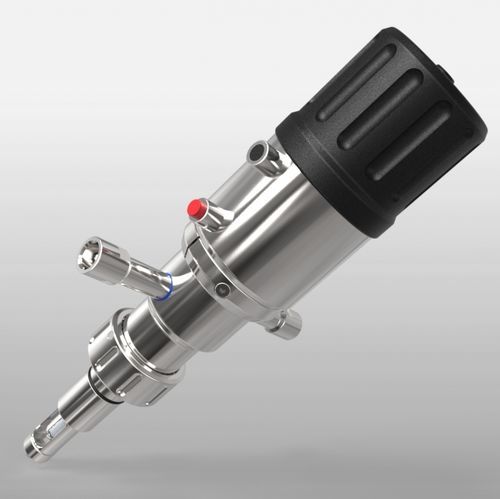

Wechselarmatur EXtract 815M

pneumatischmanuell

Produktbeschreibung
EXtract 815M ist eine manuell betätigte einziehbare Sondenarmatur für Einschweiss-Stutzen DN25, lieferbar in Edelstahl (1.4404 / 316L) oder Alloy C22 (2.4602). Der manuelle Drehantrieb fährt den Sensor in das Prozessmedium und zurück in die Reinigungskammer. Eine Sicherheitsknopf verriegelt automatisch die Positionen „Messung“ und „Service“. Reinigung, Spülen und Kalibrierung sind während des laufenden Prozesses möglich. Ein integrierter PTFE-Abstreifer ermöglicht den Einsatz in rauen Prozessen.

Ihre Vorteile auf einen Blick

• Integrierter PTFE-Abstreifer für anspruchsvolle Prozesse
• Automatische Verfahrsicherung mit klarer Anzeige der Mess- und Serviceposition
• Automatische Sicherheitssperre bei entferntem Sensor
• Sichere Handhabung unter höherem Prozessdruck durch einzigartigen Drehantrieb
• Werkstoffe: Edelstahl AISI 316L (1.4404) oder Alloy C22 (2.4602)
• Eintauchlänge bis 90 mm
• Einsetzbar in ATEX-Bereichen
• Betriebsbereich bis 16 bar und 140 °C
• Wartungsfreier Handantrieb; einfache Nachrüstung auf pneumatischen Antrieb möglich

Anwendungen

• Für Ø12/225 mm und Ø12/280 mm Sensoren mit Gewinde PG13,5 (pH-Glas, ISFET, Leitfähigkeit, Temperatur, Trübung und optische Sensoren)
• Chemie und Prozessindustrie
• Wasser- und Abwasserbehandlung
• Besonders raue oder abrasive Prozesse
• Reinigung, Kalibrierung und Ausbau der Sonde während des laufenden Prozesses

Technische Informationen (Kurz)

• Prozessanschluss: G1 1/4" (DN25) Einschweiss-Stutzen
• O-Ring-Positionen: 28 mm oder 50 mm
• Spülanschlüsse: G1/8", G1/4", 1/4" NPT (FNPT)
• Sensor-Typen: Ø12 mm / 225 mm PG13,5 (gelgefüllt) oder 280 mm Ø12 PG13,5 (flüssigkeitsgefüllt)
• Materialien (mediumberührt): Edelstahl 1.4404 / 316L oder Alloy C22 (2.4602)
• Dichtungswerkstoffe: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Antrieb: manueller Drehantrieb, wartungsfrei (optionale Nachrüstung pneumatisch)
• Optionale Rückmelder: elektrisch (NAMUR) oder ohne

Charakteristik / technische Spezifikationen

• Prozessdruck: 0…16 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchlänge: bis 90 mm
• O-Ring-Position: 28 mm / 50 mm
• Sensoren: 225 mm Ø12 PG13.5 (auch 280 mm Ø12 flüssiggefüllt möglich)
• Materialien: Edelstahl 1.4404 / 316L oder Alloy C22 (2.4602)
• Dichtungen: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Prozessanschluss: G1 1/4" (DN25)
• Spülanschlüsse: G1/8", G1/4", FNPT1/4"
• Antrieb: manueller Drehantrieb, wartungsfrei; Nachrüstung pneumatisch möglich
• Rückmeldungen: optionale elektrische NAMUR-Schalter
• Einsetzbar in ATEX-Bereichen; ausgelegt bis 16 bar und 140 °C
