Wechselarmatur EXtract 825M

pneumatischmanuell

Produktbeschreibung

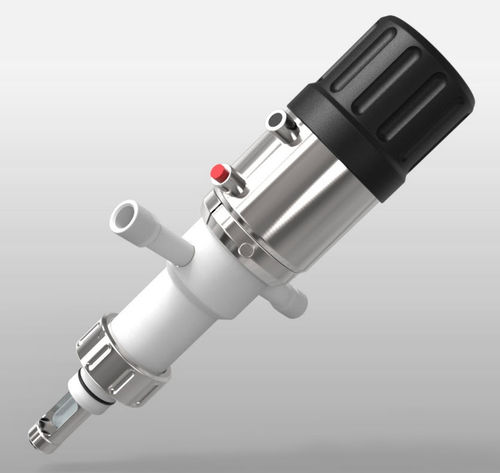

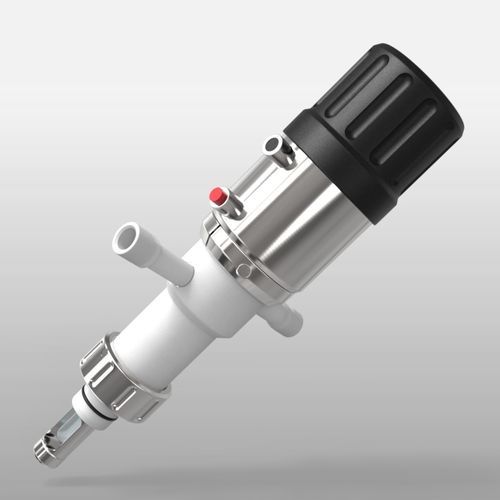

EXtract 825M ist eine manuell betätigte, einziehbare Wechselarmatur zur Befestigung an Prozessbehältern oder Rohrleitungen mittels DN25 Einschweiss-Stutzen. Die Antriebseinheit bewegt die Sonde in das Prozessmedium und zurück in die Reinigungskammer. Reinigung, Spülen und Kalibrierung der Sonde sind im laufenden Prozess möglich. Ein integrierter PTFE-Abstreifer erlaubt den Einsatz in raueren Prozessen.

Vorteile

• Robustes Design mit integriertem PTFE-Abstreifer
• Geeignet für DN25 Einschweiss-Stutzen (G1 1/4")
• Verlängert Standzeiten der Sonde und reduziert Wartungsaufwand
• Automatische Sicherheitssperre bei entnommener Sonde
• Stabiler Schutzkorb (Alloy; PVDF-Option)
• Materialoptionen (medienberührt): PP / PVDF / PEEK
• Eintauchlänge: 70 mm
• Einsetzbar in ATEX-Bereichen
• Betriebsbereich bis 10 bar und 140 °C
• Wartungsfreier Antrieb

Konfiguration (optionale Standards auf der Seite auswählbar)

• Medienberührende Materialien: PP, PVDF, PEEK
• Dichtungsmaterialien: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Sondentypen: 225 mm PG13.5 gelgefüllt oder 280 mm PG13.5 flüssigkeitsgefüllt
• Prozessanschluss: G1 1/4" (DN25) O-Ring-Position 25 mm
• Spülanschlüsse: G1/8" Innengewinde, G1/4" Innengewinde, 1/4" NPT Innengewinde
• Positionsrückmeldung: ohne oder elektrisch (NAMUR)

Spezifikationen
Prozessdruck: 0…10 bar
Prozesstemperatur: -10…140 °C
Umgebungstemperatur: -10…70 °C
Eintauchlänge: 70 mm
O-Ring-Position: 25 mm
Sonden: Ø12 mm 225 mm PG13.5 (unterstützt auch Ø12×280 mm flüssigkeitsgefüllt mit PG13.5)
Materialien: PP, PVDF, PEEK
Dichtungen: EPDM, FPM (Viton), FFKM (Kalrez)
Prozessanschluss: G1 1/4" (DN25)
Spülanschlüsse: G1/8", G1/4", FNPT 1/4"
Positionsanzeigen: optionale elektrische NAMUR-Schalter

Anwendungen

• Kompatibel mit Ø12/225 mm und Ø12/280 mm Sensoren mit PG13.5-Gewinde (pH-Glas- und ISFET-Sensoren, Leitfähigkeits-, Temperatur-, Trübungs- und andere optische Sensoren)
• Chemische Industrie
• Wasser- und Abwasseraufbereitung
• Raue oder abrasive Prozesse, bei denen ein PTFE-Abstreifer erforderlich ist

Charakteristiken / Spezifikationen (zusammengefasst)

• Modell: EXtract 825M
• Typ: manuell betätigte Wechselarmatur für Inline-Sensoren
• Materialoptionen (medienberührt): PP, PVDF, PEEK
• Dichtungsmaterialien: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Eintauchlänge: 70 mm
• O-Ring-Position: 25 mm
• Sensoranschluss: Ø12 mm mit PG13.5-Gewinde (225 mm / 280 mm Varianten)
• Prozessanschluss: G1 1/4" (DN25)
• Spülanschlüsse: G1/8", G1/4", 1/4" NPT
• Betriebsbereich: bis 10 bar, -10…140 °C
• Besondere Merkmale: PTFE-Abstreifer, automatische Einfahrsperre, stabiler Schutzkorb, wartungsfreier Antrieb, ATEX-fähig
