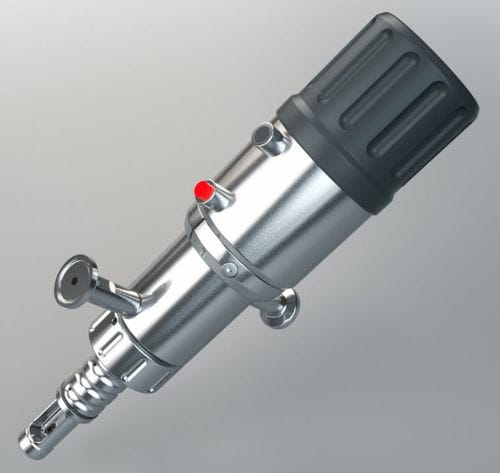

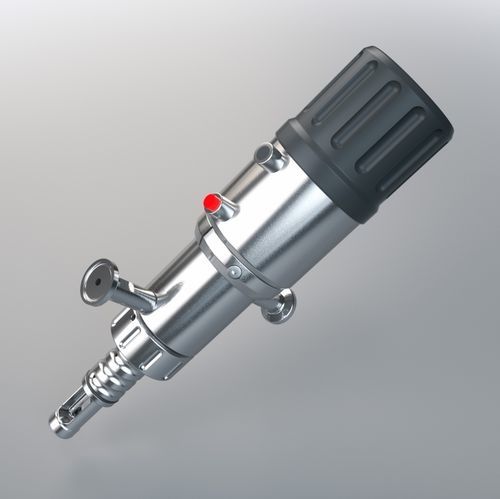

Wechselarmatur EXtract 830M

pneumatischmanuell

Produktbeschreibung
EXtract 830M ist eine manuell betätigte Wechselarmatur in hygienischem Edelstahl-Design zur Montage an Prozessbehältern und Rohrleitungen. Die Antriebseinheit fährt den Sensor in das Prozessmedium ein und zurück in die Reinigungskammer. Die Endlagen ("Messung" bzw. "Service") werden jeweils automatisch über einen Sicherheitsknopf gesichert. Reinigung, Spülen und Kalibrierung des Sensors sind im laufenden Prozess möglich.

Ihre Vorteile

• Hygienisches Design
• Automatische Verfahrsicherung mit Anzeigen für Mess- und Serviceposition
• Automatische Einfahrsperre bei entnommenem Sensor
• Edelstahl AISI 316L / 1.4404, Oberflächenfinish Ra < 0,78 µm, elektropoliert
• Große Auswahl an Prozessanschlüssen und Dichtungswerkstoffen
• Bis 16 bar und 140 °C einsetzbar
• Wartungsfreier Handantrieb
• Einfache Nachrüstung auf pneumatischen Antrieb möglich

Anwendungen

• Für alle Ø12–225 mm Sensoren oder Ø12–280 mm flüssigkeitsgefüllte Sensoren mit Gewinde PG13.5 (pH-Glas- und ISFET-Sensoren, Leitfähigkeit, Temperatur, Trübung und andere optische Sensoren)
• Lebensmittelindustrie
• Pharmaindustrie
• Hygienische Anwendungen
• Sensorwechsel unter Prozessbedingungen

Ausführung / Spezifikationen (Tabelle)
Prozessdruck: 0…16 bar
Prozesstemperatur: -10…140 °C
Umgebungstemperatur: -10…70 °C
Sensoren: 225 mm Ø12 PG13.5 (auch Ø12–280 mm flüssigkeitsgefüllt, PG13.5)
Materialien: Edelstahl 1.4404 / 316L
Prozessoberfläche: < Ra 0,78 µm, elektropoliert
Dichtungen: EPDM/FEP (FDA USP VI), FPM (Viton)/FEP
Prozessanschlüsse: Ingold DN25 G1¼" , HyCIP® OP25/50/55 mm, TriClamp 1–1.5" , TriClamp 2" , Varivent N DN40–125, NEUMO BioControl D50, DIN11851 DN50
Spülanschlüsse: G1/8" , G1/4" , FNPT 1/4"
Antrieb: manueller Drehantrieb (wartungsfrei)
Rückmeldungen / Endschalter: optional elektrisch (NAMUR)

Charakteristik / technische Spezifikationen

• Prozessdruck: 0…16 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Material (medienberührt): Edelstahl 1.4404 / 316L
• Oberfläche: Ra < 0,78 µm, elektropoliert
• Dichtungswerkstoffe: EPDM / FEP (FDA/USP VI) oder FPM (Viton) / FEP
• Sensoraufnahme: Ø12 / 225 mm (PG13.5); Optionen für Ø12–280 mm flüssigkeitsgefüllt
• Prozessanschlüsse: Ingold, HyCIP®, TriClamp, Varivent, NEUMO BioControl, DIN11851
• Spülanschlussoptionen: G1/8" , G1/4" , 1/4" NPT
• Antrieb: manueller, wartungsfreier Handantrieb (optionale Umrüstung auf pneumatisch)
