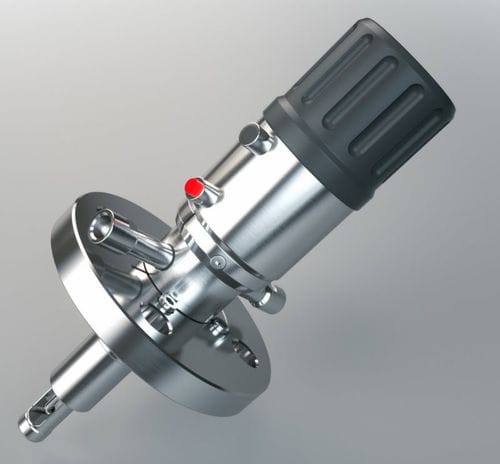

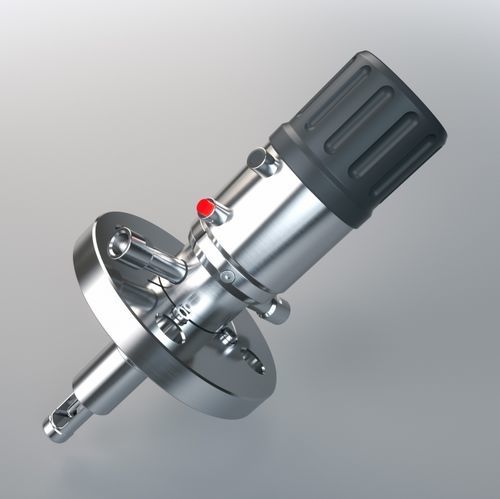

Wechselarmatur EXtract 810M

manuellpneumatisch

Produktbeschreibung
EXtract 810M ist ein manuell betätigtes, einziehbares Sondegehäuse zur Inline-Montage an Prozessbehältern und Rohrleitungen. Der manuelle Drehantrieb fährt Ø12/225 mm oder Ø12/280 mm Sensoren mit PG13.5-Gewinde in das Prozessmedium und zurück in die Reinigungskammer. Ein mechanischer Sicherheitsknopf verriegelt automatisch die Mess- bzw. Service-Position. Reinigung, Spülen und Kalibrierung des Sensors sind im laufenden Prozess möglich.

Vorteile

• Kompaktes, robustes Design mit integriertem Abstreifer
• Automatische Verriegelung mit klaren Anzeigeelementen für Mess- und Service-Position
• Sicherheitsverriegelung bei entferntem Sensor
• Werkstoffe: Edelstahl AISI 316L / 1.4404 oder Alloy C22 (2.4602)
• Eintauchlänge bis 107 mm
• Einsetzbar in ATEX-Bereichen
• Große Variantenvielfalt bei Prozessanschlüssen und Dichtungswerkstoffen
• Betriebsgrenzen bis 16 bar und 140 °C
• Wartungsfreier Handantrieb
• Einfache Nachrüstung auf pneumatischen Antrieb möglich

Ausführung / Optionen

• Material (medienberührt): Edelstahl 1.4404 / 316L; Alloy C22 (2.4602)
• Dichtungswerkstoffe (medienberührt): EPDM (FDA/USP VI); FPM (Viton); FFKM (Kalrez)
• Sensortypen: 225 mm Ø12 PG13.5 gelgefüllt; 280 mm Ø12 PG13.5 flüssigkeitsgefüllt
• Prozessanschlüsse: Flansch DN32 / DN40 / DN50; ANSI 1¼" / 1½" / 2"; MNPT 1¼"; TriClamp 1–1.5" (OD Ø50,5 mm); TriClamp 2.0 (OD Ø64 mm)
• Spülanschlüsse: G 1/8" Innengewinde; G 1/4" Innengewinde; 1/4" NPT Innengewinde
• Positionsrückmeldung: ohne; elektrisch (NAMUR) optional

Spezifikationen
Prozessdruck: 0…16 bar
Prozesstemperatur: -10…140 °C
Umgebungstemperatur: -10…70 °C
Eintauchtiefe: bis 107 mm
Sensoren: Ø12/225 mm (PG13.5) und Ø12/280 mm (PG13.5) Optionen
Materialien: Edelstahl 1.4404 / 316L; Alloy C22 (2.4602)
Dichtungen: EPDM, FPM (Viton), FFKM (Kalrez)
Prozessanschluss: Flansch DN32 / DN40 / DN50; ANSI 1¼" / 1½" / 2"; MNPT 1¼"; TriClamp 1–1.5" / TriClamp 2"
Spülanschlüsse: G1/8"; G1/4"; FNPT1/4"
Antrieb: manueller Drehantrieb, wartungsfrei
Endschalter: elektrische NAMUR-Schalter optional

Anwendungen

• Für Ø12/225 mm und Ø12/280 mm Sensoren mit PG13.5-Gewinde (pH-Glas- und ISFET-Sensoren; Leitfähigkeits-, Temperatur-, Trübungs- und andere optische Sensoren)
• Chemische Industrie
• Wasser- und Abwasseraufbereitung
• Besonders raue Prozessbedingungen
• Sensorwechsel, Reinigung oder Kalibrierung unter Prozessbedingungen

Charakteristische technische Daten

• Prozessdruck: 0…16 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchtiefe: bis 107 mm
• Werkstoffe: Edelstahl 1.4404 / 316L; Alloy C22 (2.4602)
• Dichtungsoptionen: EPDM, FPM (Viton), FFKM (Kalrez)
• Sensoraufnahme: Ø12/225 mm (PG13.5) oder Ø12/280 mm (PG13.5)
• Max. Betriebsbedingungen: bis 16 bar und 140 °C
• Antriebsart: wartungsfreier Handantrieb (optionaler pneumatischer Retrofit)
