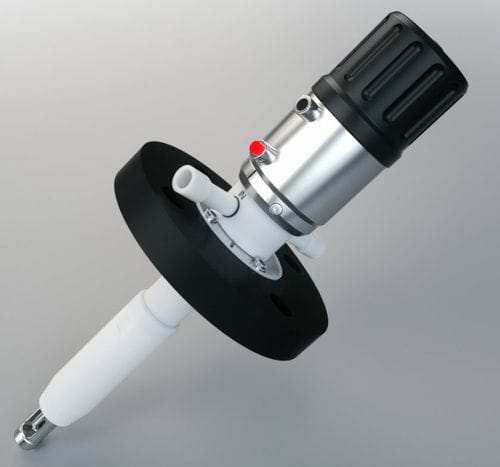

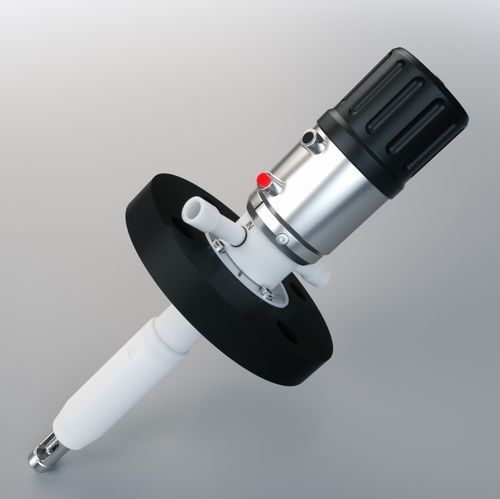

Wechselarmatur EXtract 821M

manuell

Produktbeschreibung
EXtract 821M ist eine manuell betätigte Wechselarmatur aus Kunststoff zur Montage an Behältern oder Rohrleitungen. Die Antriebseinheit fährt den Sensor zwischen Prozess und Reinigungskammer ein und aus und verriegelt sicher in Mess- und Serviceposition. Reinigung, Spülen und Kalibrierung sind bei laufendem Prozess möglich.

Ihre Vorteile

• Robustes Design mit integriertem Abstreifer
• Automatische Verfahrsicherung mit Kennzeichnung für Mess- und Serviceposition
• Automatische Sicherheitssperre bei entferntem Sensor
• Sichere Handhabung bei höheren Prozessdrücken durch Drehantrieb
• Materialausführungen: PVDF oder PEEK
• Stabiler Schutzkorb aus Alloy C22 bei PVDF-Ausführung
• Einsetzbar in ATEX-Bereichen
• Eintauchtiefe bis 194 mm
• Große Variantenvielfalt an Prozessanschlüssen und Dichtungswerkstoffen
• Betriebsfähig bis 10 bar und 140 °C
• Einfache Nachrüstung auf pneumatischen Antrieb möglich

Ausführung / Optionen

• Material (medienberührt): PVDF oder PEEK
• Dichtungswerkstoffe (medienberührt): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Sensor-Typen: 325 mm Ø12 PG13.5 gelgefüllt oder 380 mm Ø12 PG13.5 flüssigkeitsgefüllt
• Prozessanschluss: Flansch DN50 PN16 oder Flansch ANSI 2" 150lbs
• Spülanschlüsse: G 1/8" IG, G 1/4" IG, 1/4" NPT IG
• Rückmeldung: ohne oder elektrisch (NAMUR) optional

Anwendungen

• Für alle Ø12 — 325 mm Sensoren bzw. Ø12 — 380 mm flüssiggefüllte Sensoren mit Gewinde PG13.5 (pH-Glas- und ISFET-Sensoren, Leitfähigkeit, Temperatur, Trübung und optische Sensoren)
• Chemische Industrie
• Wasser- und Abwasseraufbereitung
• Besonders raue Prozesse
• Sensorausbau bei laufendem Prozess

Technische Spezifikationen

• Prozessdruck: 0…10 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchtiefe: bis 194 mm
• Sensoren: 325 mm Ø12 PG13.5 (gelgefüllt) / 380 mm Ø12 PG13.5 (flüssigkeitsgefüllt)
• Materialien: PVDF / Alloy C22, PEEK
• Dichtungen: EPDM, FPM (Viton), FFKM (Kalrez)
• Prozessanschlüsse: Flansch DN50 PN16 / ANSI 2" 150lbs
• Reinigungsanschlüsse: G 1/8", G 1/4", FNPT 1/4"
• Antrieb: manuell
• Endschalter: optionale elektrische NAMUR-Schalter
