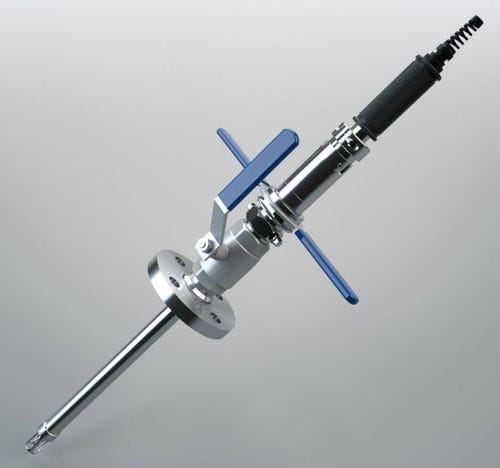

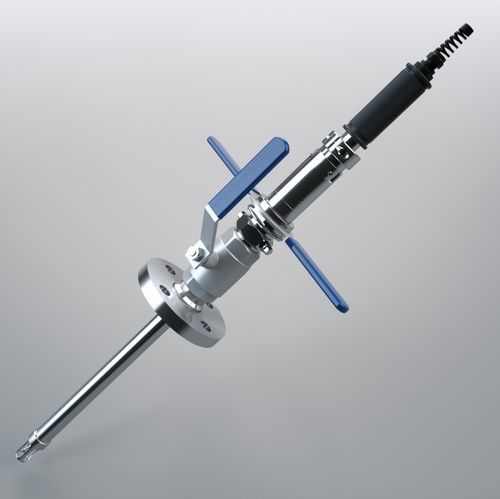

Wechselarmatur EXtract 840M

manuell

Produktbeschreibung
EXtract 840M ist eine manuell betätigte Wechselarmatur mit optionalem Kugelhahn aus Edelstahl zur Inline-pH‑Messung in Rohrleitungen und Behältern. Die sehr lange, flexibel einstellbare Eintauchlänge ermöglicht ein tiefes Einbringen des Sensors in den Prozess und das Trennen der Sonde unter Prozessbedingungen zur Reinigung, Kalibrierung oder zum Ausbau zusammen mit der Armatur. Die Konstruktion bietet sichere Handhabung und einfache Bedienung.

Ihre Vorteile

• Kugelhahn-Option zur Prozessisolation
• Integriertes Dichtpaket für mediumberührte Teile
• Automatischer Ausfahrschutz bei zu hohen Prozessdrücken
• Edelstahl AISI 316L / 1.4404
• Eintauchlänge bis zu 700 mm (nominal)
• Große Vielfalt an Prozessanschlüssen
• Einsetzbar bis 12 bar und 130 °C
• Bedienbar manuell bis 4 bar

Anwendungen

• Für alle Arten von Ø12–120 mm Sensoren mit PG13.5 Gewinde (pH-Glas- und ISFET-Sensoren, Leitfähigkeits- und Temperatursensoren, Trübung und andere optische Sensoren)
• Chemische Industrie
• Wasseraufbereitung
• Anspruchsvolle Prozesse
• Erfordernis von Sensoraustausch unter Betriebsbedingungen
• Anwendungen mit großer Eintauchtiefe

Technische Spezfikationen

• Prozessdruck: 0…12 bar
• Prozesstemperatur: -10…130 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchtiefe: 300 mm / 700 mm nominal
• Sensoren: 120 mm Ø12 PG13.5
• Material: Edelstahl 1.4404 / 316L
• Dichtungen: EPDM, FPM (Viton), FFKM (Kalrez)
• Prozessanschlüsse: Flansch DN32 / ANSI 1 ¼", Gewinde G1 ¼", MNPT1 ¼"
• Kugelhahn (Option): DN32; 1.4408
• Spülanschlüsse: G1/8", G1/4", FNPT1/4"
• Antrieb: manuell
• Rückmeldungen: ohne
