Wechselarmatur EXtract 820M

manuellpneumatisch

Produktübersicht

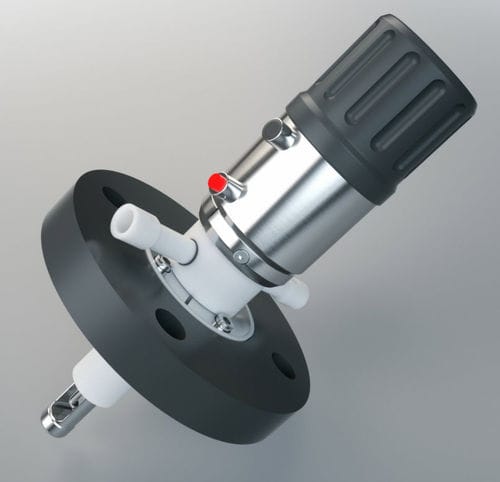

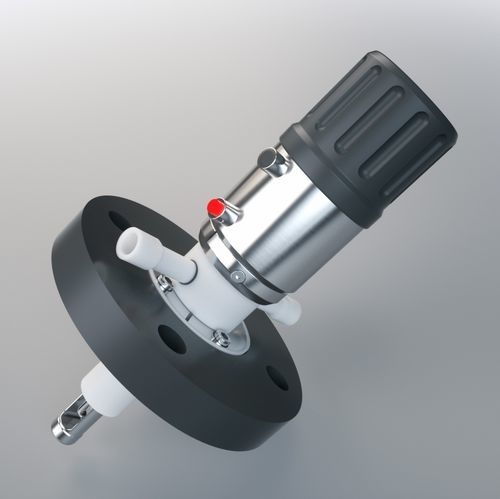

EXtract 820M ist ein manuell bedientes, einziehbares Sondengehäuse aus Kunststoff zur Montage an Prozessbehältern oder Rohrleitungen. Der manuelle Drehantrieb fährt die Sonde in das Prozessmedium ein und zurück in die Reinigungskammer. Ein Sicherheitsknauf verriegelt automatisch in Mess- oder Serviceposition. Reinigung, Spülen und Kalibrierung der Sonde sind im laufenden Prozess möglich.

Ihre Vorteile

• Robustes Design mit integriertem Abstreifer
• Automatisches Verriegelungssystem mit Anzeigen für Mess- und Serviceposition
• Automatische Sicherheitssperre bei fehlender Sonde
• Sichere Handhabung bei erhöhtem Prozessdruck dank Drehantrieb
• Medienberührte Materialien: PP, PVDF oder PEEK
• Einsetzbar in ATEX-Bereichen
• Optional stabiler Schutzkorb aus Alloy C22 (bei PVDF-Ausführung)
• Eintauchlänge bis 94 mm
• Große Variantenvielfalt bei Prozessanschlüssen und Dichtungsmaterialien
• Betriebsbereich bis 10 bar und 140 °C
• Einfache Nachrüstung auf pneumatischen Antrieb möglich

Ausführung / Optionen

• Material (medienberührt): PP; PVDF; PEEK
• Dichtungswerkstoff (medienberührt): EPDM (FDA/USP VI); FPM (Viton); FFKM (Kalrez)
• Sensor Typ: 225 mm Ø12 PG13.5 gelgefüllt; 280 mm Ø12 PG13.5 flüssigkeitsgefüllt
• Prozessanschluss: Flansch DN50 PN16; Flansch ANSI 2" 150 lbs; MNPT 1 1/4"
• Spülanschluss: G 1/8" Innengewinde; G 1/4" Innengewinde; 1/4" NPT Innengewinde
• Rückmeldung Position: ohne; elektrisch (NAMUR)
• Antriebseinheit: manueller Drehantrieb

Anwendungen

• Für alle Ø12/225 mm oder Ø12/280 mm Sensoren mit PG13.5 Gewinde (pH-Glas- und ISFET-Sensoren, Leitfähigkeits- oder Temperatursensoren, Trübungs- und andere optische Sensoren)
• Chemische Industrie
• Wasser- und Abwasseraufbereitung
• Rauhe oder abrasive Prozesse
• Sensorausbau unter Prozessbedingungen

Technische Informationen (Spezifikationen)
Prozessdruck: 0…10 bar
Prozesstemperatur: -10…140 °C
Umgebungstemperatur: -10…70 °C
Eintauchlänge: bis zu 94 mm
Sonden: 225 mm Ø12 PG13.5 (Standard)
Materialien: PP, PVDF/Alloy C22, PEEK
Dichtungen: EPDM; FPM (Viton); FFKM (Kalrez)
Prozessanschluss: Flansch DN50 PN16 / ANSI 2" 150 lbs / MNPT 1 ¼"
Spülanschlüsse: G1/8"; G1/4"; FNPT 1/4"
Antrieb: manueller Drehantrieb
Endschalter: optionale elektrische NAMUR-Schalter

Eigenschaften / technische Spezifikationen

• Prozessdruck: 0…10 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchlänge: bis zu 94 mm
• Sonden: 225 mm Ø12 PG13.5
• Materialien: PP, PVDF mit Alloy C22, PEEK
• Dichtungen: EPDM; FPM (Viton); FFKM (Kalrez)
• Prozessanschlüsse: Flansch DN50 PN16 / ANSI 2" 150 lbs / MNPT 1 ¼"
• Spülanschlüsse: G1/8"; G1/4"; FNPT 1/4"
• Antrieb: manueller Drehantrieb
• Endschalter: elektrische NAMUR-Rückmelder optional
