Wechselarmatur EXtract 811M

manuellpneumatisch

Produktübersicht

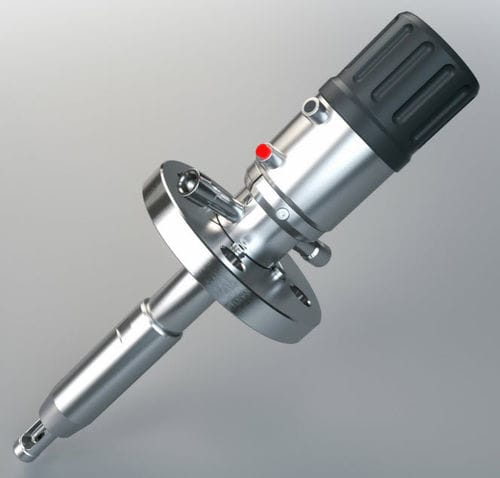

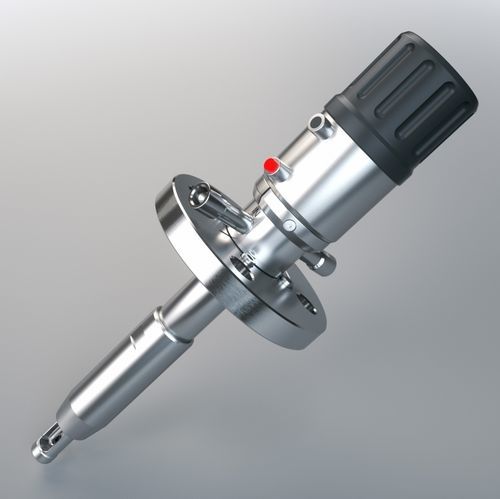

Der EXtract 811M ist ein manuell betätigtes, einziehbares Sondengehäuse für Inline-pH- und Analysensensoren, geeignet zur Montage an Prozessbehältern und Rohrleitungen. Aus Edelstahl (AISI 316L / 1.4404) oder Alloy C22 (2.4602) gefertigt, erlaubt es eine Eintauchtiefe von bis zu 207 mm. Die Antriebseinheit fährt den Sensor in das Prozessmedium und zurück in die Reinigungs-Kammer; ein Sicherheitsknopf verriegelt die Mess- oder Service-Position automatisch. Reinigung, Spülen und Kalibrierung sind während des laufenden Prozesses möglich.

Ihre Vorteile

• Robuste Bauweise mit integriertem Abstreifer
• Automatisches Verriegelungssystem mit Anzeigen für Mess- und Serviceposition
• Automatische Sicherung bei entferntem Sensor
• Materialien: Edelstahl AISI 316L / 1.4404 oder Alloy C22 (2.4602)
• Einsetzbar in ATEX-Bereichen
• Eintauchlänge bis 207 mm
• Große Auswahl an Prozessanschlüssen und Dichtungswerkstoffen
• Bemessung bis 16 bar und 140 °C
• Wartungsfreier Handantrieb
• Einfache Nachrüstung auf pneumatischen Antrieb möglich

Konfiguration (Optionen)

• Material (medienberührt): Edelstahl 1.4404 / 316L oder Alloy C22 (2.4602)
• Dichtungswerkstoffe (medienberührt): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Sensortyp: 325 mm Ø12 PG13.5 gelgefüllt oder 380 mm Ø12 PG13.5 flüssigkeitsgefüllt
• Prozessanschlüsse: Flansch DN40 PN16, Flansch DN50 PN16, ANSI 1 1/2" 150 lbs, ANSI 2" 150 lbs
• Spülanschlüsse: G 1/8" Innengewinde, G 1/4" Innengewinde, 1/4" NPT Innengewinde
• Positionsrückmeldung: ohne oder elektrische (NAMUR) Endschalter

Anwendungen

• Für alle Ø12 / 325 mm Sensoren oder Ø12 / 380 mm flüssiggefüllte Sensoren mit Gewinde PG13.5 (pH-Glas- und ISFET-Sensoren, Leitfähigkeit, Temperatur, Trübung und andere optische Sensoren)
• Chemie
• Wasser- und Abwasseraufbereitung
• Besonders raue Prozesse
• Sensorwechsel oder Wartung bei laufendem Prozess

Technische Daten

• Prozessdruck: 0…16 bar
• Prozesstemperatur: -10…140 °C
• Umgebungstemperatur: -10…70 °C
• Eintauchtiefe: bis 207 mm
• Sensoren: 325 mm Ø12 PG13.5 (Option: 380 mm Ø12 PG13.5 flüssigkeitsgefüllt)
• Werkstoffe: Edelstahl 1.4404 / 316L, Alloy C22 (2.4602)
• Dichtungen: EPDM, FPM (Viton), FFKM (Kalrez)
• Prozessanschlüsse: Flansch DN50 PN16 / DN40 PN16 / ANSI 2" 150 lbs / ANSI 1 1/2" 150 lbs
• Spülanschlüsse: G1/8", G1/4", FNPT 1/4"
• Antrieb: manueller Drehantrieb (Nachrüstung pneumatisch möglich)
• Endschalter: optional elektrisch (NAMUR)
