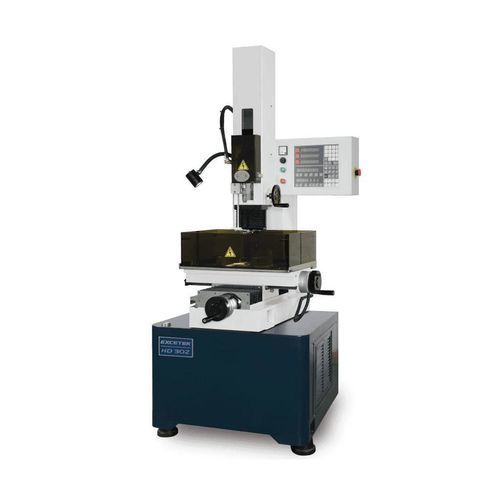

CNC-Tieflochbohrmaschine HD30Z

vertikal3-AchsEDM

Kurzbeschreibung
Kompakte EDM-Bohrmaschine für Mikrobohrungen in leitfähigen Materialien. Modell HD30Z bietet spezielle Elektrodenzuführung und Führung für präzise Mikro-EDM-Bearbeitung.

Überblick
Der HD30Z ist eine universelle EDM-Maschine für Kleinstlochbohrungen, entwickelt für präzise Mikrobohrungsanwendungen. Sie kombiniert kontrollierte Elektrodenzuführung, manuelle Führungsbewegung und einen großzügigen Z-Achsenhub, um kleine Bohrungen mit hoher Wiederholgenauigkeit zu fertigen. Geeignet für Formenbau, Werkzeugbau und Komponentenfertigung.

Hauptmerkmale

• CNC-Steuerung mit speziellen EDM-Funktionen (Bild der Steuerung auf der Produktseite verfügbar)
• Elektrodenhandhabungssystem mit Spannfutter und Führung für Elektroden Ø0,3–Ø3,0 mm
• Manueller Führungsweg W 150 mm für flexible Elektrodenpositionierung
• Max. Bearbeitungsstrom 48 A und Einspeiseleistung 4,0 KVA
• Kompakte Stellfläche: 1450 x 1250 x 2100 mm

Standardzubehör

• Elektroden-Spannfutter Ø0.3mm~Ø3.0mm x 1
• Elektrodenführung Ø1.0mm x 1
• Messingrohr für Elektroden Ø1.0mm x 20 pcs
• Arbeitslampe x 1
• 80L Edelstahl-Wasserfiltertank
• Werkzeugkasten x 1
• Papierfilter PW-40-2 300 x 29 x 500mm 10μm x 1 pcs
• Papierfilter PP 10 inch 5μm x 1 pcs
• Parallelauflage x 2
• Wasserdichtung

Optionen

• Elektroden-Spannfutter Ø3.1mm~Ø6.0mm
• CE
• Finish-Stop-Vorrichtung
• Druckluftspannfutter

Technische Daten

• Modell: HD30Z
• Bearbeitungstisch Größe (B x T): 450 x 210 mm
• X/Y Achsen Verfahrweg: 300 x 200 mm
• Z-Achsen Verfahrweg: 345 mm
• W-Achse Verfahrweg + manuelle Führungsbewegung: 0 + 150 mm
• Elektrodengröße: Ø 0,3 ~ Ø 3,0 mm
• Maximale Elektrodenlänge: 400 mm
• Maximale Werkstückgröße: 660 x 410 x 150 mm
• Maximales Werkstückgewicht: 150 kg
• Maschinengewicht: 930 kg
• Max. Bearbeitungsstrom: 48 A
• Eingangsleistung: 4,0 KVA
• Maschinenabmessungen (B x T x H): 1450 x 1250 x 2100 mm
