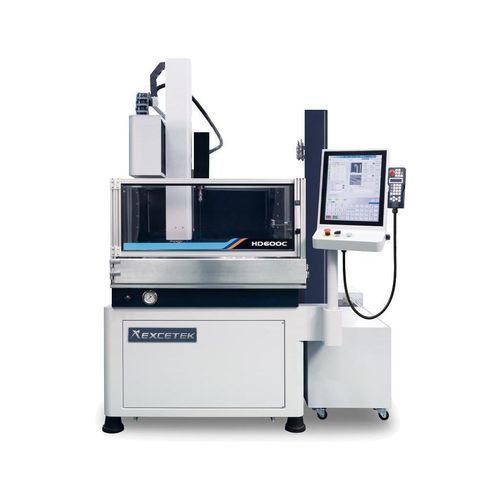

CNC-Tieflochbohrmaschine HD600C

vertikal3-AchsEDM

Produktübersicht
Die HD600C ist eine CNC-EDM-Bohrmaschine für Kleinbohrungen, ausgelegt für hochpräzise und hochgeschwindigkeitsfähige EDM-Bohrprozesse. Ausgestattet mit dem EXCETEK Motion Controller bietet die HD600C optimierte Servosteuerung, ein Touchscreen-Bedienfeld und IoT-/Automatisierungsfunktionen zur Einbindung in Smart-Factory-Umgebungen.

Hauptspezifikationen

• Arbeitstisch (BxT): 700 × 450 mm
• Verfahrweg X/Y: 600 × 400 mm
• Verfahrweg Z: 400 mm
• Verfahrweg W: 400 mm
• Elektrodengröße: Ø0,3 – Ø3,0 mm
• Automatischer Elektrodenwechsler (Option): 8 / 16 Stk.
• Max. Elektrodenlänge: 400 mm
• Max. Werkstückhöhe: 400 mm
• Max. Werkstückgewicht: 800 kg
• Maschinengewicht: 1730 kg
• Eingangsleistung: 4,0 KVA
• Maschinenabmessungen (L×B×H): 2000 × 1965 × 2600 mm

Eigenschaften

• Generator & CNC-Steuerung: HD Series Hole Driller mit EXCETEK Motion Controller für optimierte Servosteuerung sowie schnelle und präzise EDM-Bohrungen.
• Schnittstellen: LAN- und USB-Anschlüsse; Touchscreen-HMI mit Bearbeitungsmonitor.
• Umfassende EDM-Schneidtechnologie-Datenbank und einfache Einstellvorgänge für reproduzierbare Ergebnisse.
• Matrix Edit System mit mehreren Musteroptionen (Quadrat, Kreis, Linear etc.).
• IoT- und Automatisierungslösungen zur Integration in Smart-Factory-Umgebungen.

Standardzubehör

• Elektrodenspannfutter Ø0,3 mm – Ø3,0 mm × 1
• Elektrodenführung Ø1,0 mm × 1
• Elektrodenrohr Messing Ø1,0 mm × 20 Stk.
• Werkzeugkasten × 1
• Papierfilter PW-40-2 300 × 29 × 500 mm 10 μm × 1
• Papierfilter PP 10 inch 5 μm × 1
• Parallelauflage × 2
• Wasserdichtung × 20 Stk.
• Air Chuck

Optionen

• A/B Rotationsplatte
• Automatisches Elektrodenwechselsystem (8/16 Stk.)
• Automatisches Elektrodenfutter Ø3,1 – Ø6,0
• XY-Linearskala mit 1 μm Auflösung
• Automatisches Führungswechselsystem
• Wasser-Kühler
• Ionen-Austauschsystem
• CE-Zertifizierung
• IoT- und Automatisierungs-Packages für Smart Factory
• DXF-Datei- und Drahtschneide-NC-Dateikonvertierung
• Edelstahl halb-untergetauchter Arbeitstank
• Finish-Stopp-Vorrichtung
• Max. Bearbeitungsstrom: 75 A

Technische Daten

• Modell: HD600C
• Arbeitstisch (BxT): 700 × 450 mm
• Verfahrweg X/Y: 600 × 400 mm
• Verfahrweg Z: 400 mm
• Verfahrweg W: 400 mm
• Elektrodengröße: Ø0,3 – Ø3,0 mm
• Automatischer Elektrodenwechsler (Option): 8 / 16 Stk.
• Max. Elektrodenlänge: 400 mm
• Max. Werkstückhöhe: 400 mm
• Max. Werkstückgewicht: 800 kg
• Maschinengewicht: 1730 kg
• Eingangsleistung: 4,0 KVA
• Maschinenabmessungen (L×B×H): 2000 × 1965 × 2600 mm
