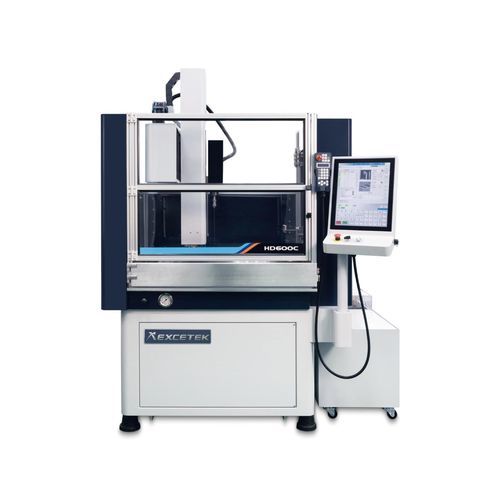

CNC-Tieflochbohrmaschine HD600C-CE

vertikal3-AchsEDM

Kurzbeschreibung
Die Lochbohrmaschine der HD-Serie, Modell HD600C-CE mit EXCETEK Motion Controller, ist für hochgeschwindigkeits- und hochpräzise Bohr- und EDM-Bearbeitungen ausgelegt. Die Verfahrwege eignen sich für mittelgroße Werkstücke und die Integration in automatisierte Fertigungen.

Merkmale

• Optimierte Servosteuerung mit EXCETEK Motion Controller für Geschwindigkeit und Präzision.
• Eingangsinterfaces: LAN, USB.
• Bedienfreundliches Touchscreen mit grafischer Anzeige.
• Umfangreiche EDM-Technologiedatenbank und Überwachung der Bearbeitung.
• Metrix-Editier-System unterstützt Quadrat, Kreis, Lineare u. a. Metrix-Typen.
• IoT- und Automatisierungslösungen für die Smart Factory-Integration.

Mechanischer Aufbau / Optionen (Übersicht)

• Automatischer Elektrodenwechsler Optionen: Linear (8 AEC) und Rotativ (16 AEC).
• AGC – Automatic Guide Changer (Option).
• A/B Drehtisch (Option).
• Automatischer Elektrodenfutter Ø3.1 ~ Ø6.0 (Option).
• XY-Linearskala mit 1 μm Auflösung (Option).
• Wasser-Kühler, Ionenaustausch-System, CE-Zertifizierung (Optionen).
• Edelstahl halbuntergetauchter Arbeitstank und Finish-Stop-Vorrichtung (Optionen).
• Max. Bearbeitungsstrom 75 A (Option).

Zubehörübersicht
Standardzubehör

• Elektrodenfutter Ø0.3 mm ~ Ø3.0 mm x 1
• Elektrodenführung Ø1.0 mm x 1
• Elektrodenrohr Messing Ø1.0 mm x 20 pcs
• Werkzeugkiste x 1
• Papierfilter PW-40-2 300 x 29 x 500 mm 10 μm x 1 pcs
• Papierfilter PP 10 Zoll 5 μm x 1 pcs
• Parallelpad x 2
• Wasserdichtung x 20 pcs
• Air Chuck

Optionen

• A/B Drehtisch
• Automatisches Elektrodenwechsler-System
• Automatisches Elektrodenfutter Ø3.1~Ø6.0
• XY-Linearskala mit 1 μm Auflösung
• Automatisches Führungswechsler-System
• Wasser-Kühler
• Ionenaustausch-System
• CE
• IoT- und Automatisierungslösung für Smart Factory
• DXF-Datei, Wire Cut NC-Dateikonvertierung
• Edelstahl halbuntergetauchter Arbeitstank
• Finish-Stop-Vorrichtung
• Max. Bearbeitungsstrom 75 A

Technische Daten

• Modell: HD600C-CE
• Arbeitstischgröße (B x T): 700 x 450 mm
• X/Y-Achsen Hub: 600 x 400 mm
• Z-Achse Hub: 400 mm
• W-Achse Hub: 400 mm
• Elektrodengröße: Ø 0.3 ~ Ø 3.0 mm
• Automatischer Elektrodenwechsler (Option): 8 / 16 pcs
• Maximale Elektrodenlänge: 400 mm
• Maximale Werkstückhöhe: 400 mm
• Maximales Werkstückgewicht: 800 kg
• Maschinengewicht: 1730 kg
• Eingangsleistung: 4.0 KVA
• Maschinenabmessung (L x W x H): 2000 x 1965 x 2600 mm
