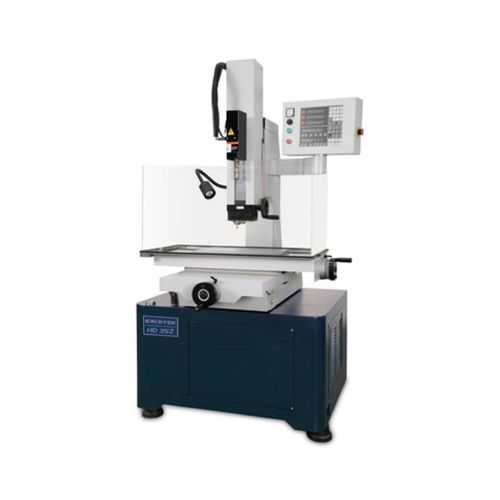

CNC-Tieflochbohrmaschine HD35Z

vertikal3-AchsEDM

Kurzbeschreibung
Senkerodiermaschine (EDM) HD35Z zum Bearbeiten von Werkstücken bis 810 x 430 x 350 mm und bis 350 kg. Verfahrwege: X/Y 350 x 250 mm, Z 350 mm; W-Achse Verfahrweg 200 mm + Handführung 150 mm. Elektrodenbereich Ø0,3 ~ Ø3,0 mm, maximale Elektrodenlänge 400 mm. Max. Bearbeitungsstrom 48 A, Anschlussleistung 4,0 KVA.

Technische Spezifikationen

• Arbeitstischgröße (BxT): 600 x 300 mm
• Verfahrwege X/Y: 350 x 250 mm
• Verfahrweg Z: 350 mm
• W-Achse Verfahrweg + Handführung: 200 + 150 mm
• Elektrodengröße: Ø 0,3 ~ Ø 3,0 mm
• Max. Elektrodenlänge: 400 mm
• Max. Werkstückgröße: 810 x 430 x 350 mm
• Max. Werkstückgewicht: 350 kg
• Maschinengewicht: 1130 kg
• Max. Bearbeitungsstrom: 48 A
• Anschlussleistung: 4,0 KVA
• Maschinenabmessungen (LxBxH): 1520 x 1287 x 2300 mm

Merkmale

• CNC-Steuerung für programmierbare Bearbeitungszyklen und Achsensteuerung
• W-Achse mit Handführung für Feineinstellungen

Standardzubehör

• Elektrodenfutter Ø0,3mm~Ø3,0mm x 1
• Elektrodenführung Ø1,0mm x 1
• Messing-Elektrodenrohr Ø1,0mm x 20 Stk.
• Arbeitslampe x 1
• 80L Edelstahl-Wasserfilterbehälter
• Werkzeugkasten x 1
• Papierfilter PW-40-2 300 x 29 x 500mm 10μm x 1 Stk.
• Papierfilter PP 10 inch 5μm x 1 Stk.
• Parallelplatte x 2
• Wasserdichtung

Optionen

• Elektrodenfutter Ø3,1mm~Ø6,0mm
• CE
• Finish-Stop-Vorrichtung
• Luftfutter

Anwendungen

• Werkzeug- und Formenbau
• Lehren und Vorrichtungen
• Bearbeitung von Automobilkomponenten
• Luftfahrt- und Präzisionsteile
• Medizinische Geräte
• Präzisionsbauteile, die EDM-Bearbeitung erfordern
