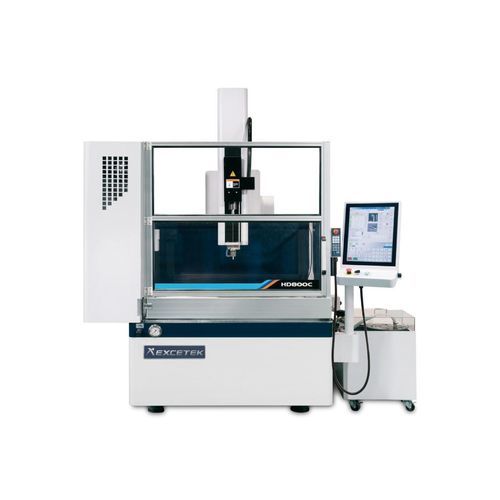

CNC-Tieflochbohrmaschine HD800C-CE

vertikal3-AchsEDM

Kurzbeschreibung
Die HD800C-CE ist eine EDM-Kleinlochbohrmaschine für die präzise Bearbeitung von feinen Bohrungen. Ausgestattet mit dem EXCETEK Motion Controller und optimierter Servosteuerung für hohe Geschwindigkeit und Positionsgenauigkeit. IoT- und Automatisierungsfunktionen ermöglichen die Integration in Smart-Factory-Umgebungen.

Wichtige Maße & Verfahrwege
Maschinentisch (BxT): 900 x 600 mm
Verfahrweg X/Y: 800 x 600 mm
Verfahrweg Z: 400 mm (Option 600 mm)
Verfahrweg W: 400 mm (Option 600 mm)
Elektrodengröße: Ø 0,3 ~ Ø 3,0 mm
Automatischer Elektrodenwechsler (Option): 8 / 16 Stk.
Max. Elektrodenlänge: 400 mm (Option 600 mm)
Max. Werkstückhöhe: 400 mm (Option 600 mm)
Max. Werkstückgewicht: 1500 kg
Maschinengewicht: 3200 kg
Eingangsleistung: 4,0 KVA
Maschinenmaße: 2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm (ohne Wassertank) (Option 600)

Eigenschaften

• EXCETEK Motion Controller mit optimierter Servosteuerung für Hochgeschwindigkeits- und Präzisionsbohren.
• Eingangschnittstellen: LAN und USB für Programmtransfer und Monitoring.
• Umfangreiche EDM-Technologie-Datenbank zur Prozessvorlage.
• IoT- und Automatisierungslösung für Fabrikvernetzung und Überwachung.

Steuerung, UI und Software

• Touchscreen mit grafischer Benutzeroberfläche für einfache Bedienung und Überwachung.
• AEC- & AGC-Unterstützung für automatisierte Elektroden- und Führungsverwaltung.
• Große Datenbank mit Schneidtechnologien und Bearbeitungsmonitoring.
• Metrix-Editor: Square, Square-1, Circle, Circle-1 und Linear Metrix-Typen unterstützt.

Mechanischer Aufbau & Optionen

• Elektrodenhandling: 8 AEC Linearwechsler oder 16 AEC Rotary-Wechsler (Optionen).
• Automatischer Führungswechsler (AGC) und Auto Electrode Changer System als Optionen verfügbar.
• Optionen: A/B-Drehtisch, Auto Electrode Chuck Ø3.1–Ø6.0, XY-Linearmaßstab mit 1 μm Auflösung.
• Weitere Optionen: Wasserkühler, Ionenaustauschanlage, CE-Konformitätspaket, halbgetauchtes Edelstahltank, Finish-Stop-Vorrichtung; max. Bearbeitungsstrom 75 A.

Standardzubehör

• Elektrodenfutter Ø0,3 mm–Ø3,0 mm x 1
• Elektrodenführung Ø1,0 mm x 1
• Elektrodenrohr Messing Ø1,0 mm x 20 Stk.
• Werkzeugkasten x 1
• Papierfilter PW-40-2 300 x 29 x 500 mm 10 μm x 1 Stk.
• Papierfilter PP 10 inch 5 μm x 1 Stk.
• Parallelauflage x 2
• Wasserdichtung x 20 Stk.
• Luftfutter

Optionen

• A/B-Drehtisch
• Auto Electrode Changer System
• Auto Electrode Chuck Ø3.1–Ø6.0
• XY-Linearmaßstab mit 1 μm Auflösung
• Auto Guide Changer System
• Wasserkühler
• Ionenaustauschanlage
• CE-Konformität
• IoT- und Automatisierungslösung für Smart Factory
• DXF-Datei- und Drahtschneid-NC-Datei-Konvertierung
• Edelstahl halbgetauchtes Arbeitstank
• Finish-Stop-Vorrichtung
• Max. Bearbeitungsstrom 75 A

Technische Daten

• Modell: HD800C-CE
• Arbeitstisch (BxT): 900 x 600 mm
• Verfahrweg X/Y: 800 x 600 mm
• Verfahrweg Z: 400 mm (Option 600 mm)
• Verfahrweg W: 400 mm (Option 600 mm)
• Elektrodengröße: Ø 0,3 ~ Ø 3,0 mm
• Automatischer Elektrodenwechsler: 8/16 Stk. (Option)
• Max. Elektrodenlänge: 400 mm (Option 600 mm)
• Max. Werkstückhöhe: 400 mm (Option 600 mm)
• Max. Werkstückgewicht: 1500 kg
• Maschinengewicht: 3200 kg
• Eingangsleistung: 4,0 KVA
• Maschinenmaße: 2505 x 2500 x 2600 mm (2505 x 2500 x 3000 mm ohne Wassertank - Option 600)
