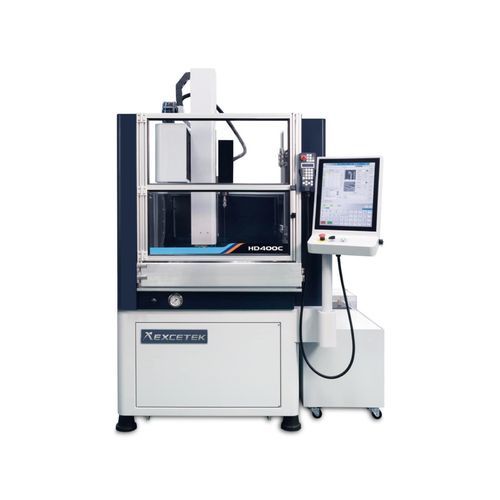

CNC-Tieflochbohrmaschine HD400C-CE

vertikal3-AchsEDM

Übersicht
Die HD400C-CE ist eine CNC-EDM-Maschine für Kleinbohrungen, ausgelegt für hochdynamisches, hochpräzises Mikrobearbeiten. Ausgestattet mit dem EXCETEK Motion Controller und optimierter Servosteuerung bietet sie zuverlässige Positionier- und Bearbeitungsleistung. Verfahrwege X/Y: 400 x 300 mm; Z: 400 mm; W: 400 mm.

Eigenschaften

• HD-Serie Lochbohrer mit EXCETEK Motion Controller für optimierte Servosteuerung mit hoher Geschwindigkeit und Präzision.
• Eingangsinterface: LAN, USB.
• Einfaches Setup und umfassende EDM-Schneidtechnologie-Datenbank.
• IoT- und Automatisierungslösungen zur Integration in Smart Factory-Umgebungen.
• Touchscreen-Grafikoberfläche mit umfangreicher Technologie-Datenbank.
• Bearbeitungsmonitor sowie Metrix Editing / Dialogue Metrix Edit System, unterstützt Quadratisch, Kreisförmig, Linear u.a.

Mechanik / Aufbau & Automatisierung

• Optionen für automatischen Elektrodentauscher: linear 8 AEC oder rotativ 16 AEC (optional).
• Verfügbare Optionen: Auto Guide Changer, A/B-Rotary Tablet, Auto Electrode Chuck (Ø3,1–Ø6,0).
• IoT- und Automatisierungsfunktionen zur Einbindung in Smart Factory-Umgebungen.

Standardzubehör

• Elektrodenfutter Ø0,3 mm ~ Ø3,0 mm x 1.
• Elektrodenführung Ø1,0 mm x 1.
• Elektrodenrohr Messing Ø1,0 mm x 20 St.
• Werkzeugkasten x 1.
• Papierfilter PW-40-2 300 x 29 x 500 mm 10 μm x 1 St.
• Papierfilter PP 10 inch 5 μm x 1 St.
• Parallelauflage x 2.
• Wasserdichtung x 20 St.
• Air Chuck.

Optionen

• A/B-Rotary Tablet.
• Auto Electrode Changer System.
• Auto Electrode Chuck Ø3,1–Ø6,0.
• XY-Linearskala mit 1 μm Auflösung.
• Auto Guide Changer System.
• Wasserkühler.
• Ionen-Austausch-System.
• CE-Zertifizierung.
• IoT- und Automatisierungslösung für Smart Factory.
• DXF-Datei- und Drahtschneide-NC-Dateikonvertierung.
• Edelstahl halbuntergetauchter Arbeitsbehälter.
• Finish-Stop-Vorrichtung.
• Max. Bearbeitungsstrom 75 A.

Technische Daten

• Arbeitstischgröße (B x T): 650 x 350 mm.
• X/Y-Achsen-Verfahrweg: 400 x 300 mm.
• Z-Achsen-Verfahrweg: 400 mm.
• W-Achsen-Verfahrweg: 400 mm.
• Elektrodengröße: Ø 0,3 ~ Ø 3,0 mm.
• Auto-Elektrodentauscher (Option): 8 / 16 St.
• Max. Elektrodenlänge: 400 mm.
• Max. Werkstückhöhe: 400 mm.
• Max. Werkstückgewicht: 500 kg.
• Maschinengewicht: 1630 kg.
• Eingangsleistung: 4,0 KVA.
• Maschinenmaße (B x T x H): 1900 x 1965 x 2600 mm.
• Max. Bearbeitungsstrom (Option): 75 A.
