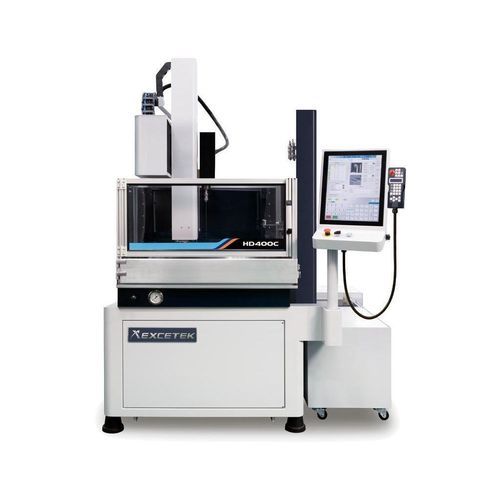

CNC-Tieflochbohrmaschine HD400C

vertikal3-AchsEDM

Kurzbeschreibung
X/Y‑Achsen: 400 x 300 mm
Z‑Achse: 400 mm
W‑Achse: 400 mm

Übersicht
Die HD400C ist eine Elektroerosions‑Bohrmaschine (Hole‑Drilling EDM) für schnelle und hochpräzise Bearbeitung von Kleinbohrungen. Sie verfügt über einen EXCETEK Motion Controller und optimierte Servo‑Regelung für reproduzierbare Genauigkeit und kurze Zykluszeiten. LAN‑ und USB‑Schnittstellen ermöglichen den Datentransfer. Die Maschine ist für IoT‑ und Automatisierungslösungen ausgelegt und enthält eine umfangreiche EDM‑Technologie‑Datenbank zur Prozessoptimierung.

Generator & CNC‑Steuerung – Hauptmerkmale

• Optimierte Servosteuerung für hohe Geschwindigkeit und Präzision.
• Eingangs‑Schnittstellen: LAN, USB für Programm‑ und Parameteraustausch.
• Umfangreiche EDM‑Technologie‑Datenbank zur Vereinfachung der Prozessvorbereitung.
• IoT‑ und Automatisierungsfähig zur Integration in Smart Factory‑Umgebungen.

Touchscreen und benutzerfreundliche Bedienoberfläche

• Grafische Touchscreen‑Bedienoberfläche für intuitive Bedienung.
• Grafische Programmierung und einfache Parametereinstellung.
• Unterstützung von AEC‑ & AGC‑Einstellungen für automatisierte Elektrodenhandhabung.
• Integrierte Bearbeitungsüberwachung und umfangreiche Technologie‑Rezepte.
• Metrix‑Bearbeitung mit mehreren Musterarten (Quadrat, Kreis, Linear usw.).

Mechanischer Aufbau / Automatisierungsoptionen

• Automatische Elektrodenwechsler‑Optionen: lineare und rotative Systeme (z. B. 8 AEC linear, 16 AEC rotativ).
• Automatischer Führungswechsler (AGC) verfügbar zur Reduzierung manueller Eingriffe.
• A/B‑Rotiertisch‑Option zur Steigerung des Durchsatzes.
• Verschiedene mechanische Konfigurationen zur Unterstützung automatisierter Elektroden‑ und Werkzeugwechsel.

Zubehör
Standardzubehör

• Elektrodenfutter Ø0,3 mm ~ Ø3,0 mm × 1
• Elektrodenführung Ø1,0 mm × 1
• Messing‑Elektrodenröhre Ø1,0 mm × 20 Stk.
• Werkzeugkasten × 1
• Papierfilter PW‑40‑2 300 × 29 × 500 mm 10 μm × 1
• Papierfilter PP 10 inch 5 μm × 1
• Parallel‑Pad × 2
• Wasserdichtung × 20 Stk.
• Luftspannfutter

Optionen

• A/B‑Rotiertisch
• Automatisches Elektrodenwechselsystem (AEC)
• Automatisches Elektrodenfutter Ø3,1 ~ Ø6,0
• XY‑Linearmaßstab mit 1 μm Auflösung
• Automatischer Führungswechsler (AGC)
• Wasser‑Kühler
• Ionen‑Austauscher‑System
• CE‑Zertifizierungsoption
• IoT‑ und Automatisierungspakete für Smart Factory‑Integration
• DXF‑ und Draht‑NC‑Dateikonvertierung
• Edelstahl‑halbversenkter Arbeitsbehälter
• Finish‑Stopp‑Vorrichtung
• Max. Bearbeitungsstrom‑Option bis zu 75 A

Technische Daten

• Arbeitstisch‑Größe (B × T): 600 × 350 mm
• X/Y‑Achsen Verfahrwege: 400 × 300 mm
• Z‑Achse Verfahrweg: 400 mm
• W‑Achse Verfahrweg: 400 mm
• Elektrodengröße: Ø 0,3 ~ Ø 3,0 mm
• Automatischer Elektrodenwechsler (Option): 8 / 16 Stk.
• Max. Elektrodenlänge: 400 mm
• Max. Werkstückhöhe: 400 mm
• Max. Werkstückgewicht: 500 kg
• Maschinengewicht: 1630 kg
• Zufuhrleistung: 4,0 KVA
• Maschinenabmessungen (L × B × H): 1900 × 1965 × 2600 mm
