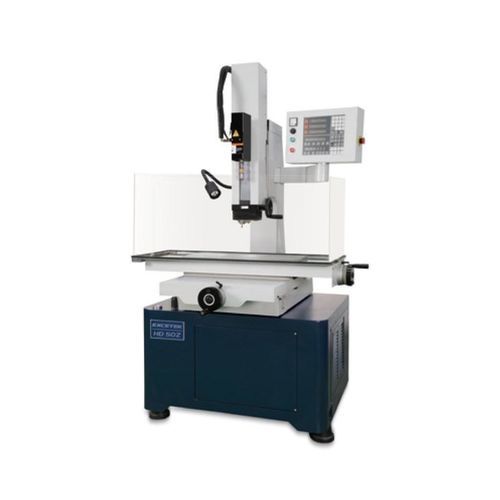

CNC-Tieflochbohrmaschine HD50Z

vertikal3-AchsEDM

Kurzbeschreibung
Kompakte EDM-Bohrmaschine für Kleinstbohrungen, Allzweck. X/Y-Achsen: 450 x 350 mm; Z-Achse: 345 mm; W-Achse + manueller Führungsweg: 200 + 150 mm. Elektrodendurchmesser Ø0,3 ~ Ø3,0 mm. Geeignet für Werkstücke bis 990 x 460 x 350 mm und 450 kg.

Spezifikation
Arbeitstischgröße (BxT): 600 x 300 mm
X/Y-Achsen Verfahrweg: 450 x 350 mm
Z-Achse Verfahrweg: 345 mm
W-Achse Verfahrweg + manueller Führungsweg: 200 + 150 mm
Elektrodenmaß: Ø 0,3 ~ Ø 3,0 mm
Max. Elektrodenlänge: 400 mm
Max. Werkstückgröße: 990 x 460 x 350 mm
Max. Werkstückgewicht: 450 kg
Maschinengewicht: 1730 kg
Max. Bearbeitungsstrom: 48 A
Aufgenommene Leistung: 4,0 KVA
Maschinenabmessung: 2036 x 2075 x 2290 mm

Eigenschaften

• Impulsgenerator mit einstellbaren Bearbeitungsparametern
• CNC-Steuerung mit W-Achse und manueller Führung

Zubehör
Standardzubehör

• Elektrodenfutter Ø0,3mm~Ø3,0mm x 1
• Elektrodenführung Ø1,0mm x 1
• Messingrohr für Elektroden Ø1,0mm x 20 Stk
• Arbeitslampe x 1
• 80L Edelstahl-Wasserfilterbehälter
• Werkzeugkasten x 1
• Papierfilter PW-40-2 300 x 29 x 500mm 10μm x 1 Stk
• Papierfilter PP 10 inch 5μm x 1 Stk
• Parallelauflage x 2
• Wasserdichtung

Optionen

• Elektrodenfutter Ø3,1mm~Ø6,0mm
• CE
• Finish-Stopp-Einrichtung
• Luftspannfutter

Technische Daten

• Arbeitstischgröße (BxT): 600 x 300 mm
• X/Y-Achsen Verfahrweg: 450 x 350 mm
• Z-Achse Verfahrweg: 345 mm
• W-Achse Verfahrweg + manueller Führungsweg: 200 + 150 mm
• Elektrodenmaß: Ø 0,3 ~ Ø 3,0 mm
• Max. Elektrodenlänge: 400 mm
• Max. Werkstückgröße: 990 x 460 x 350 mm
• Max. Werkstückgewicht: 450 kg
• Maschinengewicht: 1730 kg
• Max. Bearbeitungsstrom: 48 A
• Aufgenommene Leistung: 4,0 KVA
• Maschinenabmessung: 2036 x 2075 x 2290 mm
