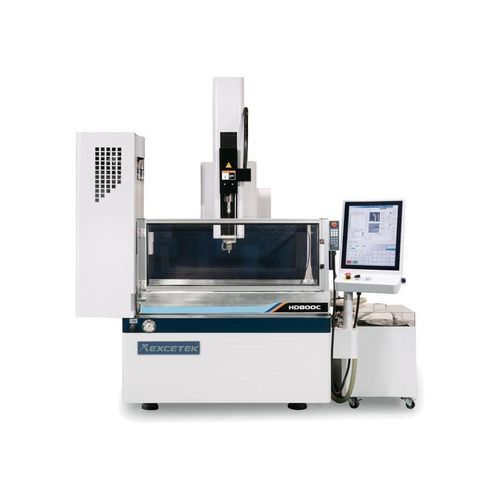

CNC-Tieflochbohrmaschine HD800C

vertikal3-AchsEDM

Kurzbeschreibung
X/Y Achsen: 800 x 600 mm
Z-Achse: 400 mm (Option 600 mm)
W-Achse: 400 mm (Option 600 mm)

Spezifikation (Zusammenfassung)
Arbeits­tisch Größe (BxT): 900 x 600 mm
X/Y Achsen Hub: 800 x 600 mm
Z-Achse Hub: 400 mm (Option 600 mm)
W-Achse Hub: 400 mm (Option 600 mm)
Elektrodengröße: Ø 0,3 ~ Ø 3,0 mm
Automatischer Elektrodenwechsler (Option): 8/16 Stk
Max. Elektrodenlänge: 400 mm (Option 600 mm)
Max. Werkstückhöhe: 400 mm (Option 600 mm)
Max. Werkstückgewicht: 1500 kg
Maschinengewicht: 3200 kg
Eingangsleistung: 4.0 KVA
Maschinenabmessung: 2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm (ohne Wassertank) (Option 600)

Funktionen

• Die HD Serie Hole Driller mit EXCETEK Motion Controller bietet optimierte Servosteuerung für hohe Geschwindigkeit und Präzision.
• Eingangsschnittstellen: LAN, USB.
• Einfache Einrichtung und umfassende EDM-Technologie-Datenbank.
• IOT- und Automatisierungs-Lösung für Smart Factory.
• Touchscreen und benutzerfreundliche Bedienoberfläche; einfache Bedienung mit grafischer Anzeige.
• AEC- & AGC-Einstellungen; Bearbeitungsüberwachung und umfangreiche Technologie-Datenbank.
• Metrix Editing / Dialogue Metrix Edit System mit mehreren Modi: Square, Square-1, Circle, Circle-1, Linear, etc.

Mechanische / strukturelle Merkmale

• Optionale lineare oder rotative automatische Elektrodenwechsler (z. B.: 8 AEC linear, 16 AEC rotativ).
• Optionale A/B Rotationsplatte und automatischer Führungswechsler.
• Optionen: Wasserkühler, Ionenaustauschsystem, halbuntergetauchter Edelstahltank, Finish-Stopp-Vorrichtung.

Zubehör
Standardzubehör

• Elektrodenfutter Ø0.3mm~Ø3.0mm x 1
• Elektrodenführung Ø1.0mm x 1
• Elektrodenrohr Messing Ø1.0mm x 20 Stk
• Werkzeugkasten x 1
• Papierfilter PW-40-2 300 x 29 x 500mm 10μm x 1 Stk
• Papierfilter PP 10 inch 5μm x 1 Stk
• Parallelplatte x 2
• Wasserdichtung x 20 Stk
• Air Chuck

Optionen

• A/B Rotationsplatte
• Automatisches Elektrodenwechselsystem
• Automatisches Elektrodenfutter Ø3.1~Ø6.0
• XY Linearskala mit 1μm Auflösung
• Automatisches Führungswechselsystem
• Wasserkühler
• Ionenaustauschsystem
• CE
• IOT- und Automatisierungs-Lösung für Smart Factory
• DXF-Datei, NC-Dateikonvertierung für Drahterodieren
• Halbuntergetauchter Edelstahltank
• Finish-Stopp-Vorrichtung
• Max. Bearbeitungsstrom 75A

Technische Daten

• Modell: HD800C
• Arbeits­tisch Größe (BxT): 900 x 600 mm
• X/Y Achsen Hub: 800 x 600 mm
• Z-Achse Hub: 400 mm (Option 600 mm)
• W-Achse Hub: 400 mm (Option 600 mm)
• Elektrodengröße: Ø 0,3 ~ Ø 3,0 mm
• Automatischer Elektrodenwechsler (Option): 8/16 Stk
• Max. Elektrodenlänge: 400 mm (Option 600 mm)
• Max. Werkstückhöhe: 400 mm (Option 600 mm)
• Max. Werkstückgewicht: 1500 kg
• Maschinengewicht: 3200 kg
• Eingangsleistung: 4.0 KVA
• Maschinenabmessung: 2505 x 2500 x 2600 mm (2505 x 2500 x 3000 mm ohne Wassertank; Option 600)
